SR-2422K8-DA2-WSK DALI-2 Wandschalter 8-fach mit 16 LED-Rückmeldungen, busversorgt, 55mm Rahmen

Der SR-2422K8-DA2-WSK ist ein DALI-2 zertifiziertes Tastermodul für die Wandmontage mit acht frei programmierbaren Tasten und sechzehn LED-Rückmeldungen. Als reines Eingabegerät im DALI-2 Bus sendet das Modul Befehle an angeschlossene Leuchten, Controller und Empfänger und ermöglicht damit die manuelle Bedienung kompletter Beleuchtungs-Anlagen vom Wandschalter aus. Die Konformität nach IEC 62386-101, -103, -301 und -332 stellt die herstellerübergreifende Zusammenarbeit mit allen DALI-2 zertifizierten Master-Geräten und Gateways sicher.

Das kompakte Format mit Abmessungen von 86 × 86 × 13,3 Millimetern passt in jede Standard-Unterputzdose und in alle gängigen Schalterprogramme mit 55-mm-Rahmenausschnitt. Die Versorgung erfolgt vollständig über den DALI-Bus, ein separates 230V-Netzteil ist nicht erforderlich. Damit eignet sich das Modul für die Nachrüstung in bestehende DALI-Installationen ebenso wie für die Neuinstallation in gewerblichen und privaten Gebäuden.

Acht programmierbare Tasten für Szenen, Gruppen und Broadcast-Befehle im DALI-Bus

Jede der acht Tasten lässt sich frei konfigurieren und mit beliebigen DALI-Befehlen belegen. Typische Anwendungen sind das Aufrufen von Lichtszenen (Präsentation, Pause, Putzbeleuchtung), das Ein- und Ausschalten von Gruppen (Tagesbeleuchtung, Akzent-Lichter, Notbeleuchtung), Broadcast-Befehle für alle Leuchten am Bus oder Helligkeits-Steuerung über Lang-Taster-Funktion. Pro Taste werden gemäß IEC 62386-301 acht Event-Typen unterschieden: Button pressed, Button released, Short press, Double press, Long press start, Long press repeat, Long press stop sowie Button stuck als Diagnose-Event.

Die Auswertung der Events erfolgt im DALI Master Controller, der je nach Event den passenden DALI-Befehl an die Leuchten oder Empfänger sendet. Damit lassen sich beispielsweise unterschiedliche Funktionen auf eine einzige Taste legen: kurzes Drücken schaltet das Licht, langes Drücken dimmt, Doppelklick ruft eine Szene auf.

Sechzehn LED-Rückmeldungen in Weiß und Rot für die Visualisierung des Anlagenzustands

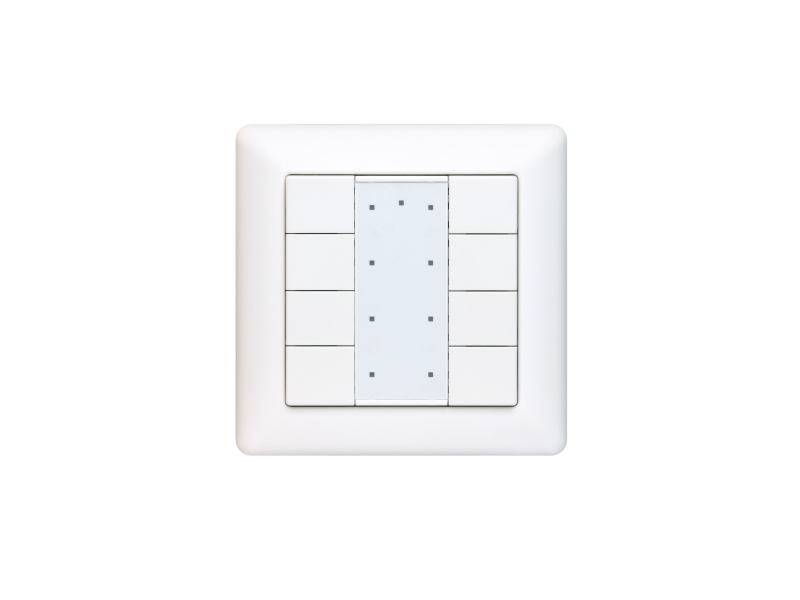

Neben jeder Taste sind zwei LEDs angeordnet, eine weiße und eine rote, die unabhängig voneinander über DALI-Befehle vom Master angesteuert werden. Die Bi-Color-Anordnung erlaubt eine eindeutige Visualisierung des Anlagenzustands: weiß signalisiert beispielsweise eine aktive Szene oder eingeschaltete Gruppe, rot warnt vor einem kritischen Zustand wie offenem Fenster bei aktiver Klimasteuerung. Insgesamt stehen sechzehn LEDs zur freien Programmierung zur Verfügung.

Die Helligkeit der LEDs lässt sich pro LED separat einstellen, sodass auch im abgedunkelten Konferenzraum eine angenehme, nicht störende Rückmeldung möglich ist. Konfigurierbare Parameter wie feedbackActiveBrightness, feedbackInactiveBrightness, feedbackActiveColour und feedbackInactiveColour sind in IEC 62386-332 definiert und werden von DALI-2 konformen Konfigurations-Tools unterstützt.

Bus-versorgt über DA+/DA- ohne separates 230V-Netzteil

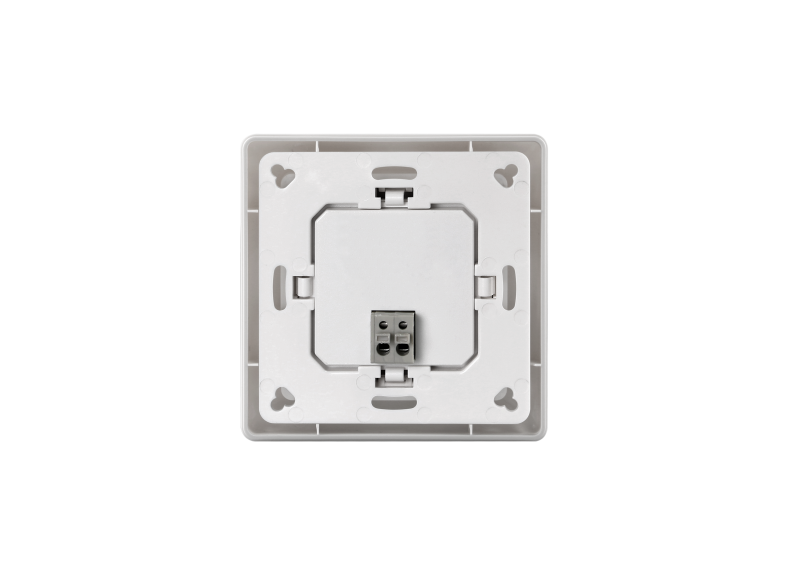

Die komplette Versorgung des Tastermoduls erfolgt über die beiden DALI-Klemmen DA+ und DA- mit einer Bus-Spannung von 12 bis 22,5 Volt DC. Im Normalbetrieb verbraucht das Modul nur 2 Milliampere, was eine hohe Anzahl an Geräten pro DALI-Bus ermöglicht. Damit entfällt die Verlegung einer zusätzlichen 230V-Versorgungsleitung zum Schalter, das Modul wird ausschließlich über die DALI-Steuerleitung an den Bus angeschlossen.

Die Bus-Versorgung wird typischerweise vom integrierten Bus-Netzteil des DALI-Masters bereitgestellt. Falls der Master kein integriertes Bus-Netzteil hat, lässt sich der Bus über das separate SR-2400PS DALI Bus-Netzteil versorgen, das im Mini-Unterputzformat in jeder Verteilerdose Platz findet. Eine Übersicht aller passenden Bus-Versorgungen findest du in der Kategorie DALI Bus-Stromversorgung.

Herstellerübergreifende Kompatibilität durch DALI-2 Zertifizierung nach IEC 62386

Als DALI-2 zertifiziertes Eingabegerät arbeitet der SR-2422K8-DA2-WSK mit allen DALI-2 konformen Master-Geräten und Gateways unabhängig vom Hersteller zusammen. Das schließt unter anderem den SR-2300-USB DALI Master Controller aus dem SK-LED Sortiment ein, ebenso wie KNX-DALI-Gateways anderer Hersteller, die in der Kategorie DALI Gateway zu finden sind. Die DALI-2 Norm garantiert die Interoperabilität zwischen Eingabe-Geräten, Empfängern und Mastern verschiedener Marken.

Damit ist das Tastermodul flexibel in bestehende Anlagen integrierbar, etwa in KNX-Installationen mit DALI-Erweiterung über entsprechende Gateways, in Loxone-Smart-Home-Systeme mit DALI-Extension oder in reine DALI-Insellösungen mit USB-Master. Die manuelle Bedienung am Wandtaster funktioniert dabei unabhängig von einer aktiven Netzwerk- oder PC-Verbindung, die Befehls-Logik liegt im DALI-Master selbst.

Multimaster-Betrieb mit mehreren Tastermodulen auf einer DALI-Linie

Das Modul ist multimaster-fähig, was bedeutet: mehrere SR-2422K8-DA2-WSK können auf derselben DALI-Linie parallel betrieben werden. Jedes Modul erhält im DALI-Master eine eigene Adresse und kann mit individuellen Funktionen pro Taste konfiguriert werden. In größeren Anlagen lassen sich damit beispielsweise pro Raum zwei oder drei Tastermodule installieren, die jeweils unterschiedliche Leuchten- oder Szenen-Gruppen ansteuern.

Die DALI-2 Norm erlaubt bis zu 64 Control Gear (Empfänger) und 64 Control Devices (Eingabegeräte und Sensoren) pro DALI-Bus. Damit lassen sich auch komplexe Anlagen mit vielen Wandtastern aus einem einzigen Bus heraus betreiben. Weitere Bedien- und Sensorik-Komponenten findest du in den Kategorien DALI Schalter und Dimmer sowie DALI Sensoren.

Kompatibel mit 55-mm-Schalterrahmen von Berker, Gira, Jung und Merten

Das Modul ist für den Einbau in Standard-Unterputzdosen mit handelsüblichen Schalterrahmen im 55-mm-Format konstruiert. Kompatible Hersteller sind unter anderem Berker, Gira, Jung und Merten. Damit fügt sich das DALI-2 Tastermodul nahtlos in bestehende Schalter-Programme ein und kann zusammen mit klassischen Lichtschaltern, Steckdosen oder anderen Komponenten in einem einheitlichen Rahmenbild verbaut werden.

Die Tasten-Beschriftung lässt sich kundenseitig anpassen: die mitgelieferte Excel-Vorlage erlaubt die Erstellung individueller Beschriftungs-Labels für jede der acht Tasten. Das transparente Klarsicht-Cover wird abgenommen, das gedruckte Label eingelegt und das Cover wieder eingesetzt. Damit erhält jeder Wandtaster im Gebäude eine eindeutige Beschriftung wie "Decke", "Voute", "Szene Tag", "Alle aus", die für den Nutzer ohne Erklärung verständlich ist.

Anwendungsbereiche: Bürobeleuchtung, Konferenzräume, Hotels und Smart-Building-Installationen

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen mit zentralem DALI-Lichtmanagement, in denen pro Konferenzraum mehrere Szenen abrufbar sind, Ladenbeleuchtungen mit dynamischen Tag-Nacht-Übergängen, Hotel-Suiten mit programmierbaren Lichtstimmungen für Eingang, Bett und Bad sowie Smart-Building-Installationen mit kompletter Lichtsteuerung über das Gebäudemanagementsystem. Auch in privaten Smart-Homes mit DALI-Anlage ist der Wandtaster die richtige Wahl, wenn neben der App-Bedienung auch eine taktile Bedienung an der Wand gewünscht ist.

Eine typische Konfiguration: in einem Konferenzraum sind acht Tasten mit den Funktionen "Tagesbeleuchtung", "Präsentation", "Notiz", "Pause", "Decke +", "Decke -", "Voute +" und "Alle aus" belegt. Die LED-Rückmeldung zeigt die aktive Szene durch eine leuchtende weiße LED über der entsprechenden Taste. Ein zweites Tastermodul am gegenüberliegenden Eingang spiegelt die gleiche Funktionalität. Das gesamte System wird zentral über einen DALI Master konfiguriert. Eine Übersicht aller Komponenten der DALI-Welt findest du in unserer DALI Steuerungskategorie.

Bei Fragen zur Anlagenplanung, zur Kompatibilität mit deinem vorhandenen DALI-Master oder Gateway, zur Konfiguration der acht Tasten oder zur Integration in bestehende KNX-DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI-Anlagen aus SR-2422K8-DA2-WSK, passendem Master, Bus-Netzteil und DALI-Empfängern aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
