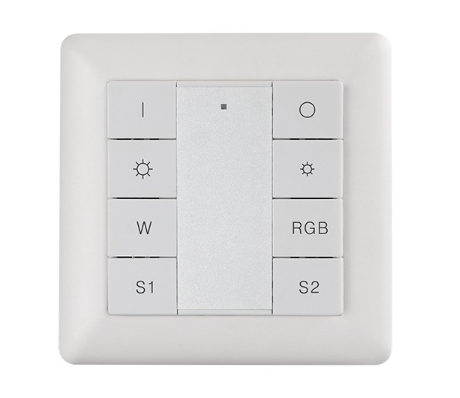

SR-2422K8 DALI RGBW Wandschalter 2-fach Taster, DT8 Color Control, busversorgt

Der SR-2422K8 RGBW ist ein DALI Wandschalter im 55er Tastermodul-Format zur direkten Steuerung von RGBW Leuchten und Color LED Streifen über das DALI DT8 Protokoll. Der bus-versorgte Wandtaster bezieht seinen Betriebsstrom mit nur 4 Milliampere komplett aus dem DALI Bus und benötigt keine zusätzliche Spannungsversorgung. Mit den kompakten Abmessungen von 71,2 × 71,2 × 13,6 Millimetern und einer Bautiefe von nur 13,6 Millimetern passt das Tastermodul hinter eine Standard-Unterputzdose nach DIN 49073 und lässt sich in Rahmensysteme von BERKER, GIRA, JUNG und MERTEN integrieren. Die Konfiguration erfolgt komplett über zwei Drehschalter auf der Rückseite. Weitere DALI Bedienteile findest du in der Kategorie DALI Schalter und Dimmer.

Stand-alone DALI Wandtaster ohne PC oder zentrale Programmierung

Klassische DALI Master-Systeme erfordern zur Inbetriebnahme einen Computer mit DALI Software und eine Adress-Zuweisung über das DALI Master Interface. Der SR-2422K8 RGBW funktioniert dagegen als Stand-alone Bedienteil: die Gruppen- und Szenen-Zuordnung wird direkt über zwei Drehschalter auf der Rückseite eingestellt, ohne dass eine externe Programmier-Software gestartet werden muss.

Das macht den Wandtaster besonders attraktiv für kleinere DALI Installationen ohne zentrales Lichtmanagement sowie für Retrofit-Projekte in Bestandsgebäuden, in denen der Aufwand einer kompletten DALI Master-Installation nicht gerechtfertigt wäre. Trotzdem nutzt der Taster die volle DT8 Funktionalität nach IEC 62386-209 und kommuniziert mit jedem DT8-fähigen DALI RGBW Aktor am Bus.

DT8 Color Control für RGB Farben und Weiß-Kanal über sechs Bedientasten

Der SR-2422K8 RGBW sendet DALI DT8 Color Commands direkt an die angeschlossenen RGBW Aktoren und steuert damit Helligkeit, Farbe und Weiß-Kanal einer ausgewählten Gruppe. Die I-Taste schaltet die Gruppe ein, die O-Taste schaltet aus. Über die linke und rechte Sonnen-Taste lässt sich die Gesamt-Helligkeit der Gruppe stufenlos auf- oder abdimmen.

Die beiden Farb-Tasten arbeiten unterschiedlich: Die W-Taste steuert den Weiß-Kanal des RGBW Streifens als eigenen Kanal getrennt von den Farb-LEDs - hier lässt sich also reines Weiß-Licht zusätzlich zur Farbe einmischen. Die RGB-Taste wechselt zwischen den drei Farb-Kanälen Rot, Grün und Blau: ein kurzer Tastendruck dimmt den aktuell gewählten Farb-Kanal von 100 auf 0 Prozent, ein langer Tastendruck schaltet zwischen R, G und B um. Damit lassen sich beliebige Farbmischungen aus dem RGB-Farbraum am Taster direkt einstellen. Die Befehle werden von DT8-fähigen Aktoren wie dem SR-2309PRO-5C mit 8-in-1 Multi-Address Funktion umgesetzt.

16 Gruppen über Drehschalter auf der Rückseite einstellbar

Der erste Drehschalter auf der Geräterückseite legt fest, welche der bis zu 16 DALI Gruppen mit den Tasten gesteuert wird. Die Positionen 1 bis 15 entsprechen den DALI Gruppen 0 bis 14, die Position 0 aktiviert den Broadcast-Modus und steuert alle Geräte am Bus gleichzeitig. Damit lässt sich der Taster für unterschiedliche Räume, Zonen oder Lichtgruppen flexibel konfigurieren.

Praktisch heißt das: in einer DALI Anlage mit getrennten Gruppen für Wohnzimmer-Akzentbeleuchtung, Esstisch-RGB-Effekte und Bar-Stimmungslicht lassen sich pro Bereich eigene SR-2422K8 RGBW Wandtaster montieren, die jeweils nur ihre zugewiesene Gruppe ansteuern. Größere Anlagen mit vielen Farb-Gruppen profitieren von der direkten Adressierung ohne zentrales Master-System.

16 Szenen-Speicher für Stimmungs- und Akzentbeleuchtung

Der zweite Drehschalter wählt die Szenen-Zuordnung der beiden Szenen-Tasten S1 und S2. Bei Position X steuert S1 die DALI Szene X, S2 steuert die Szene X+1 - so lassen sich zwei aufeinanderfolgende Szenen aus dem Pool der 16 verfügbaren DALI Szenen direkt per Tastendruck aufrufen. Bei RGBW Anwendungen sind das typischerweise vordefinierte Stimmungs- und Effekt-Szenen wie warmes Bernstein-Licht, tiefes Blau für Wellness-Bereiche oder dynamische Farbwechsel.

Eigene Szenen werden direkt am Taster gespeichert: gewünschte Farbe und Helligkeit über die W- und RGB-Tasten einstellen, anschließend S1 oder S2 lang drücken, bis die LED Leuchten kurz blinken - die Szene ist gespeichert. Beim nächsten Tastendruck wird sie sofort abgerufen. Die gespeicherten Szenen überschreiben dabei die werksseitig vordefinierten Standardwerte und bleiben auch nach Stromausfall im Aktor erhalten.

55er Rahmen-Kompatibilität mit BERKER, GIRA, JUNG und MERTEN

Das Tastermodul des SR-2422K8 RGBW entspricht dem 55er Standard für Schalter-Einsätze und passt ohne Adapter in die Rahmen-Systeme aller großen deutschen Hersteller. Konkret sind kompatibel: BERKER S1, B1, B3 und B7 Glas, GIRA Standard 55, E2, Event und Esprit, JUNG A500 und A plus, MERTEN M-smart, M-Arc und M-Plan.

Damit lässt sich der DALI Wandschalter farblich und stilistisch identisch zu vorhandenen Lichtschaltern, Steckdosen oder anderen Wandbedienteilen einbauen - eine Voraussetzung für hochwertige Wohn- und Gewerbe-Installationen, in denen das Bedienkonzept architektonisch sauber integriert werden soll. Für reine Tunable White Anwendungen ohne Farb-Steuerung steht das baugleiche Schwester-Modell SR-2422K8 CCT Wandschalter zur Verfügung, das mit identischem Format und gleichem Preis Warm- und Kaltweiß-Mischungen ansteuert.

Bus-versorgt mit nur 4 Milliampere Stromaufnahme

Der SR-2422K8 RGBW bezieht seinen Betriebsstrom direkt vom DALI Bus und benötigt keine separate Versorgungsleitung an der Wand. Mit einer Stromaufnahme von nur 4 Milliampere lädt der Wandtaster die Bus-Stromversorgung kaum, sodass auch mehrere Taster in einer Anlage problemlos parallel betrieben werden können. Eine typische DALI Bus-Stromversorgung wie der SR-2400PS mit 100 Milliampere Ausgangsstrom versorgt damit problemlos eine vollständige DALI Linie mit Tastern, Sensoren und Aktoren.

Bei größeren Anlagen mit mehreren Räumen oder langen Kabelstrecken kann ein DALI Repeater mit Bus-Stromversorgung die Reichweite verdoppeln. Für komplexere Anwendungen mit Multi-Master Betrieb und mehr als zwei Tastenpaaren stehen zusätzlich erweiterte Tastermodule wie der SR-2422K8-DA2-WSK 8-fach Tastermodul mit LED Status-Rückmeldung zur Verfügung.

Anwendungsbereiche: Bar, Restaurant, Showroom, Wohnzimmer und Gaming

Der SR-2422K8 RGBW eignet sich überall dort, wo Akzent-, Stimmungs- oder Effektbeleuchtung in Farben direkt vor Ort manuell aufgerufen werden soll. In der Wohnzimmerbeleuchtung lässt sich der Taster für stimmungsvolle Abend-Szenen mit warmen Farben einsetzen, in der Gaming-Beleuchtung für dynamische Setup-Beleuchtung mit RGB-Effekten, in der Schlafzimmerbeleuchtung für entspannende Stimmungslichter in tiefen Farb-Tönen.

In Gastronomiebeleuchtungen wie Bars, Restaurants und Lounges sorgt der Taster für tageszeit-abhängige Farb-Stimmungen, die das Personal direkt vor Ort umschalten kann. In Ladenbeleuchtungen und Showrooms lassen sich Produkt-Inszenierungen mit RGB-Akzenten am Verkaufstresen oder im Schaufenster komfortabel bedienen. Auch Theaterbeleuchtungen in kleineren Bühnen und Veranstaltungsräumen profitieren von der direkten Szenen-Steuerung am Wandtaster.

In Kombination mit weiteren DALI Komponenten aus unserer DALI Steuerung Kategorie - etwa DALI Sensoren für die automatische Präsenz-Erfassung oder DT8-fähigen Controllern aus dem Bereich DALI Controller 12-48V DC für RGB, RGBW und RGBCCT Streifen - entsteht eine vollständige, hochwertige Farb-Lichtsteuerungs-Anlage aus einer Hand.

Bei Fragen zur Wahl zwischen RGBW- und CCT-Variante, zur Konfiguration der Gruppen und Szenen, zur Kompatibilität mit Rahmensystemen oder zur Integration in bestehende DALI Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI Sets aus Wandtaster, RGBW Aktoren, Bus-Stromversorgung und passenden RGBW LED Streifen aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
