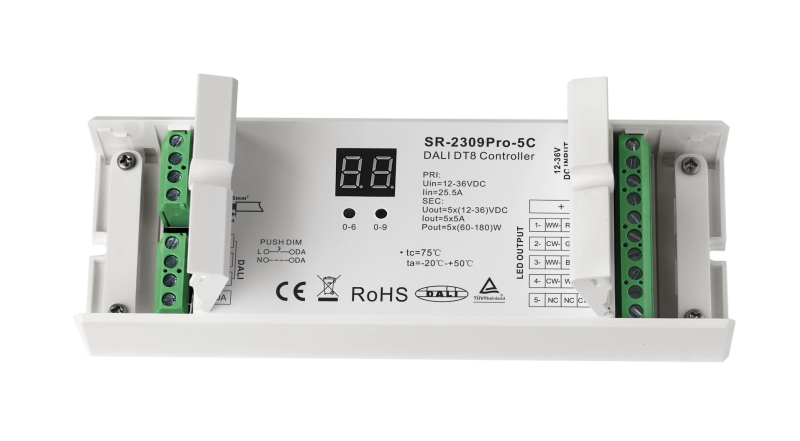

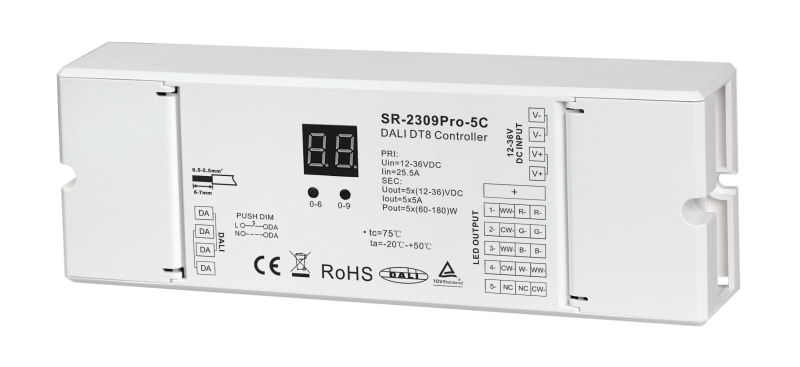

SR-2309PRO-5C DALI-2 DT8 LED Controller, 5-Kanal, 12-48V DC, 5×5A, 8-in-1 Farbsteuerung, Push DIM

Der SR-2309PRO-5C ist ein professioneller 5-Kanal DALI-2 DT8 LED Controller für Konstantspannungs LED Streifen mit einer Eingangsspannung von 12-48V DC und 5 Ampere pro Kanal. Im Unterschied zu klassischen DT6 LED Dimmern unterstützt dieser DALI DT8 Color Controller Farbsteuerungs-Befehle nach IEC 62386-209 und kann RGB, RGBW, RGBCCT und Tunable White LED Streifen direkt aus der DALI-2 Anlage ansteuern. Das zentrale Differenzierungs-Merkmal ist die 8-in-1 Funktionalität: über das integrierte Digital-Display lassen sich acht verschiedene Geräte-Modi wählen, darunter Multi-Address-Konfigurationen mit zwei separaten DALI-Adressen pro Gerät. Damit lassen sich mit einem einzigen Controller zwei unabhängige Lichtgruppen ansteuern, etwa eine CCT-Beleuchtung und einen RGB-Akzent über getrennte Adressen.

DT8 Tc statt DT6: echte Kelvin- und RGB-Farbsteuerung statt reine Kanal-Helligkeit

Während ein klassischer DT6 LED Dimmer wie der SR-2304BEA nur Helligkeit pro Kanal regelt, versteht der SR-2309PRO-5C echte Farbsteuerungs-Befehle. Über DT8 werden Farbtemperatur in Kelvin, RGB-Farbwerte oder XY-Koordinaten im CIE-Farbraum direkt von der DALI Software an den Controller übergeben.

Das bedeutet konkret: ein Lichtdesigner kann eine Szene in der DALI-Master-Software mit "4000K Warmweiß" oder "RGB 255/120/40 Bernstein" definieren, der SR-2309PRO-5C setzt diese Werte präzise um. Bei einem reinen DT6 LED Aktor müsste die Farbe umständlich über mehrere Kanal-Helligkeiten manuell gemischt werden, mit reproduzierbaren Ergebnissen ist das praktisch unmöglich. Der DT8 Color Controller löst dieses Problem norm-konform und reproduzierbar.

Universelle LED-Steuerung: einfarbig, CCT, RGB, RGBW und RGBCCT an einem 5-Kanal-Controller

Der DALI DT8 Empfänger arbeitet mit allen 12-48V DC Konstantspannungs-Streifen. Für einfarbige LED Streifen im DT6-Modus lassen sich bis zu fünf separate Lichtkreise an einem Gerät betreiben. Im Tc-Modus werden CCT LED Streifen mit warmweißem und kaltweißem Kanal angesteuert, ideal für Human Centric Lighting mit dynamisch wechselnder Farbtemperatur.

Für RGB LED Streifen stehen drei Kanäle im XY-Modus zur Verfügung, der über XY-Koordinaten im CIE-Farbraum eine präzise Farbwahl ermöglicht. Mit RGBW LED Streifen und RGBCCT LED Streifen arbeitet das Gerät im RGBWAF-Modus mit allen fünf Kanälen für vollständige Farb- und Weißlicht-Mischung. Auch leistungsstarke COB RGBCCT LED Streifen mit bis zu 21 W/m laufen problemlos an den fünf Ausgängen des Multi-Address Controllers.

Acht Geräte-Modi im Single- und Multi-Address-Betrieb

Die 8 Modi gliedern sich in vier Single-Address-Modi und vier Multi-Address-Modi. Im Single-Address-Modus belegt der Controller eine einzige DALI-Adresse: Tc steuert eine CCT-Gruppe, XY steuert eine RGB-Gruppe, RGBWAF steuert eine RGB+CCT-Gruppe und DT6 steuert alle fünf Kanäle synchron als einfarbige Gruppe mit hoher Last.

Im Multi-Address-Modus belegt der Controller zwei aufeinanderfolgende DALI-Adressen und erscheint im DALI-Master als zwei separate Geräte. Diese vier Multi-Modi sind 2×Tc für zwei unabhängige CCT-Gruppen, XY+Tc für RGB plus CCT, RGB+Tc für RGBWAF plus CCT sowie XY+W für RGB plus einen separaten Weißkanal. Der Modus wird über das Digital-Display am Gerät gewählt und gespeichert, eine Konfiguration per DALI Software ist nicht zwingend erforderlich.

Multi-Address-Praxis: zwei separate Lichtgruppen aus einem Controller

Beispiel-Szenario: in einem Restaurant sollen die Deckenleuchten als CCT Tunable White warmweiß bis kaltweiß für die Tagesbeleuchtung gedimmt werden, während gleichzeitig RGB LED Streifen in den Wandnischen für stimmungsvolle Akzente sorgen. Mit einem klassischen DT6 LED Dimmer wären zwei separate Controller mit zwei separaten DALI-Adressen nötig.

Der SR-2309PRO-5C im XY+Tc Multi-Address-Modus erledigt beide Aufgaben gleichzeitig: zwei Kanäle steuern das CCT-Lichtband, drei Kanäle steuern die RGB-Akzente. Im DALI-Master erscheint das Gerät als zwei unabhängige Geräte mit eigenen Adressen, Gruppen und Szenen. Das spart Hardware, Schaltschrankplatz und Verkabelung. Weitere Geräte aus dem DC-Sortiment findest du in der Kategorie DALI Controller 12-48V DC.

Standalone-Betrieb über Push-DIM-Eingang mit Helligkeit, Farbe und Farbtemperatur

Auch ohne DALI-Bus-Infrastruktur funktioniert der Controller im Push-DIM-Modus über einen klassischen 230V Wandtaster. Je nach gewähltem Geräte-Modus regelt der Taster unterschiedliche Parameter: kurze Tastendrücke schalten die Last, lange Tastendrücke ändern die Helligkeit. Im CCT-Modus wechselt ein Doppelklick zwischen Helligkeits- und Farbtemperatur-Modus, im RGB-Modus zwischen Helligkeits- und Farbwahl-Modus.

Damit lässt sich der LED Controller auch in Installationen ohne zentrales Lichtmanagement als reiner Taster-Dimmer für anspruchsvolle Color-Anwendungen einsetzen. Die integrierte Memory-Funktion stellt nach einem Stromausfall den letzten Zustand automatisch wieder her, in Push-DIM-Installationen besonders wertvoll, weil die Beleuchtung nach einem Netzausfall im gleichen Zustand weiterleuchtet.

0,1 Prozent Dimming für Nachtlicht-Szenen und harmonische Lichtübergänge

Der Dimmbereich von 0,1 Prozent bis 100 Prozent ist deutlich feiner als bei den meisten Standard-Controllern mit 1 Prozent Mindesthelligkeit. Praktische Vorteile: in Schlafzimmer-Beleuchtungen lassen sich Nachtlicht-Szenen mit gerade noch wahrnehmbarer Helligkeit programmieren, ohne dass die LEDs flimmern oder unsauber dimmen. In Kinozimmern und Heimkinos kann das Licht stufenlos auf nahezu Null reduziert werden, ohne dass es abrupt schaltet.

Für Ladenbeleuchtungen und Galerien bedeutet die feinere Dimmkurve eine harmonischere Lichtdynamik zwischen Tag- und Abendszenen. Die logarithmische Dimmkurve folgt der natürlichen Wahrnehmung des menschlichen Auges, sodass die wahrgenommene Helligkeit linear erscheint, obwohl der elektrische Wert exponentiell abnimmt. Kombiniert mit der hohen PWM-Frequenz arbeitet das Gerät auch bei niedrigsten Dimmwerten flimmerfrei.

Mean Well HLG-Netzteile von 40 bis 600 Watt für den SR-2309PRO-5C

Für die Versorgung empfehlen wir die Mean Well HLG-Serie mit 40 bis 600 Watt, alle in Aluminium-Gehäuse mit IP65/IP67 Schutzart und konstanter 24V DC Ausgangsspannung. Plane mindestens 20 Prozent Leistungsreserve über der berechneten Streifenlast. Beispiel: ein RGBW-Streifen mit 19 W/m über 15 Meter ergibt 285 Watt LED Last, also ein 24V-Netzteil mit mindestens 350 Watt, hier passen die HLG-320H-24A oder die nächstgrößere HLG-480H-24A.

Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, um Spannungsabfall und Farbdrift zu vermeiden. Innerhalb einer vollständigen DALI-Anlage arbeitet der Controller zusammen mit anderen Komponenten aus unserer DALI Steuerungskategorie: einer DALI Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI Sensoren für automatische Präsenz- und Tageslicht-Steuerung. Eine Auswahl passender 24V LED Netzteile findest du bei uns im Shop.

Der SR-2309PRO-5C ist nach IEC 62386-101, -102, -207 Ed2 und -209 konform und trägt zusätzlich zur CE-Kennzeichnung das TÜV SÜD Prüfzeichen, ein anerkanntes Qualitätssiegel für DALI-Komponenten im deutschen Markt. Bei Fragen zur Modus-Wahl, zur Integration in bestehende DALI-Anlagen oder zur Dimensionierung von Netzteil und LED Streifen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2309PRO-5C, Mean Well Netzteil, LED Streifen und LED Aluprofil aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
