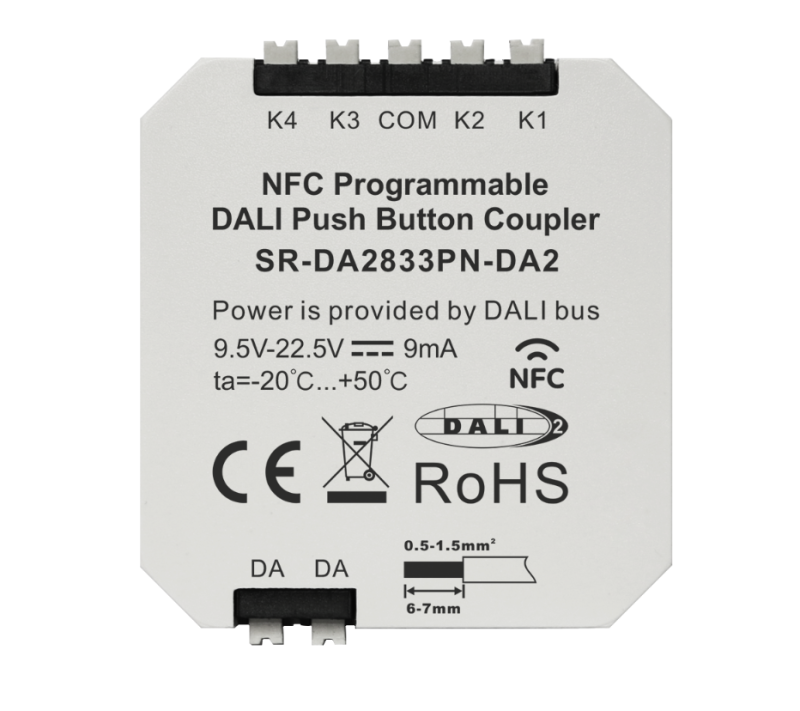

SR-DA2833PN-DA2 DALI-2 Tasterkoppler 4-Kanal, NFC-programmierbar, für Taster und Bewegungsmelder

Der SR-DA2833PN-DA2 ist ein DALI-2 zertifizierter Tasterkoppler mit vier frei programmierbaren Eingängen für die Integration konventioneller Wandtaster, Schalter und potentialfreier Bewegungsmelder in moderne DALI-2 Lichtsteuerungs-Anlagen. Im kompakten Format von 49,8 × 43 × 15,1 Millimetern passt das Modul direkt in eine Unterputz-Dose hinter den vorhandenen Schalter und macht damit nicht DALI-fähige Komponenten ohne Verkabelungs-Änderungen DALI-fähig. Die Versorgung erfolgt vollständig über den DALI-Bus, ein separates 230V-Netzteil ist nicht erforderlich.

Das Modul arbeitet wahlweise im Standalone-Modus als eigenständiger DALI-Master mit direkter Befehls-Erzeugung an die Leuchten, oder im Instance-Modus als reines Eingabegerät in einer DALI-2 Anlage mit zentralem Applikations-Controller. Die Konfiguration erfolgt per NFC drahtlos über die kostenlose SR-NFC-App für Smartphone und Tablet. Damit ist der Tasterkoppler die ideale Lösung für die Nachrüstung bestehender Beleuchtungen sowie für die Erweiterung von DALI-Anlagen ohne zusätzliche sichtbare Wand-Komponenten.

Vier Eingänge K1 bis K4 für Taster, Schalter und potentialfreie Bewegungsmelder

Über die vier potentialfreien Eingänge K1 bis K4 werden Taster (Klingelknopf-Prinzip mit Rückstellung in die Aus-Position), klassische Schalter (Ein-Aus-Position mit Verrastung) oder dry-contact Bewegungsmelder mit Relais-Ausgang angeschlossen. Damit lassen sich nahezu alle handelsüblichen Schalt-Elemente in eine DALI-2 Anlage einbinden, ohne dass diese selbst DALI-fähig sein müssen. Auch klassische Bewegungs- und Lichtsensoren mit potentialfreiem Kontakt-Ausgang lassen sich problemlos einbinden.

Typische Einsatz-Szenarien sind die Nachrüstung vorhandener Wandtaster in einer bestehenden 230V-Installation, die Einbindung eines bewährten Bewegungsmelders aus dem klassischen Beleuchtungs-Markt oder die Anbindung von potentialfreien Kontakten aus einem Gebäudemanagement-System. Die Eingänge sind voneinander unabhängig und können mit jeweils unterschiedlichen Funktionen belegt werden, etwa Eingang 1 für Decken-Beleuchtung, Eingang 2 für Voutenkanten, Eingang 3 für Bewegungsmelder und Eingang 4 für Notbeleuchtung.

Standalone-Modus und Instance-Modus für autonome oder zentrale Lichtsteuerung

Im Standalone-Modus arbeitet der SR-DA2833PN-DA2 als DALI-Master und sendet selbständig DALI-Befehle an die angeschlossenen Empfänger, ohne dass eine zentrale Steuerungs-Einheit erforderlich ist. Jeder Eingang lässt sich auf einen konkreten DALI-Befehl programmieren wie Szene aufrufen, Gruppe schalten, Helligkeit dimmen, RGB-Farbe wechseln oder Farbtemperatur ändern. Geeignet für kleine, dezentrale Installationen mit überschaubarer Anzahl von Leuchten oder als Erweiterung in einer Anlage ohne zentralen Master.

Im Instance-Modus arbeitet das Modul als reines Eingabegerät und generiert standardisierte DALI-2 Event-Messages wie Button pressed, Long press start oder Double press. Diese werden von einem DALI-2 Applikations-Controller, einem KNX-DALI-Gateway oder einem zentralen Lichtmanagement-System ausgewertet und in entsprechende Befehle übersetzt. Damit lässt sich der Tasterkoppler in komplexe Anlagen mit zentraler Logik einbinden, in denen die Befehls-Auswertung im Master oder Gateway erfolgt. Weitere passende Komponenten findest du in der Kategorie DALI Schalter und Dimmer.

NFC-Programmierung per Smartphone mit der SR-NFC-App für iOS und Android

Die komplette Konfiguration des Tasterkopplers erfolgt drahtlos per NFC über die kostenlose SR-NFC-App, verfügbar im Apple App Store und Google Play Store. Das Smartphone wird einfach an das Modul gehalten, die App liest die aktuelle Konfiguration aus und ermöglicht das Bearbeiten aller Parameter: Belegung der vier Eingänge, Auswahl zwischen Standalone- und Instance-Modus, Zuordnung von Adressen und Gruppen, Definition von Szenen und Farbwerten, Einstellung von Zeitparametern für Lang-Druck und Doppel-Klick.

Da die Programmierung über NFC kabellos funktioniert, sind weder USB-Verbindung, noch PC oder zusätzlicher Schnittstellen-Adapter erforderlich. Der Tasterkoppler kann sogar im eingebauten Zustand in der Unterputz-Dose programmiert werden, sofern die NFC-Schnittstelle des Smartphones an die Wand vor dem Modul gehalten wird. Damit eignet sich das Modul auch für nachträgliche Anpassungen, etwa wenn sich die Anforderungen in einem Raum ändern und die Tasten-Belegung erweitert werden soll.

Bus-versorgt über DA+/DA- ohne separates 230V-Netzteil

Die komplette Versorgung des Tasterkopplers erfolgt über die beiden DALI-Klemmen DA+ und DA-. Im Normalbetrieb verbraucht das Modul nur 2,7 Milliampere am DALI-Bus, was eine hohe Anzahl an Geräten pro DALI-Linie ermöglicht. Damit entfällt die Verlegung einer zusätzlichen 230V-Versorgungsleitung zur Unterputz-Dose, das Modul wird ausschließlich über die DALI-Steuerleitung mit Spannung versorgt.

Die Bus-Versorgung wird typischerweise vom integrierten Bus-Netzteil des DALI-Masters bereitgestellt. Falls der Master kein integriertes Bus-Netzteil hat, lässt sich der Bus über das separate SR-2400PS DALI Bus-Netzteil versorgen, das ebenfalls im Mini-Unterputz-Format in einer UP-Dose Platz findet. Eine Übersicht aller Bus-Versorgungen findest du in der Kategorie DALI Stromversorgung.

Bis zu zehn Aktionen pro Eingang durch Kurz-, Lang- und Doppelklick

Jeder der vier Eingänge unterstützt mehrere Bedien-Aktionen, die unabhängig voneinander mit DALI-Befehlen an die angeschlossenen DALI Controller belegt werden können. Ein kurzer Tastendruck schaltet beispielsweise das Licht ein oder aus, ein langer Tastendruck startet das Dimmen, ein Doppel-Klick ruft eine Szene auf und ein dreifacher Klick aktiviert einen Sonder-Modus. Insgesamt lassen sich pro Eingang bis zu zehn unterschiedliche Aktionen konfigurieren.

Für Bewegungsmelder steht zusätzlich die Funktion Corridor-Dimming zur Verfügung: bei erkannter Bewegung wird das Licht auf 100 Prozent geschaltet, nach Ende der Bewegung dimmt es schrittweise auf einen voreingestellten Stand-by-Wert herunter und schaltet erst nach einer weiteren Wartezeit komplett aus. Damit entstehen energieeffiziente Flur- und Treppenhaus-Lösungen, in denen das Licht nie komplett dunkel ist, aber auch nicht ständig mit voller Helligkeit brennt.

SR-DA2833PN-DA2 vs SR-2422K8-DA2-WSK: Nachrüstung versus komplettes Tastermodul

Der Tasterkoppler ist die richtige Wahl, wenn vorhandene Wandtaster, Schalter oder Bewegungsmelder in eine DALI-Anlage eingebunden werden sollen, ohne dass die Bedienelemente selbst ausgetauscht werden müssen. Klassische Szenarien sind die Renovierung eines Gebäudes mit Bestands-Schaltern, die zentrale Steuerung von Beleuchtung über bewährte Bewegungsmelder oder die Erweiterung einer DALI-Anlage um zusätzliche Bedien-Punkte ohne sichtbare Hardware-Änderung an der Wand.

Soll dagegen ein komplettes Bedien-Interface mit dediziertem DALI-Tastermodul installiert werden, ist der SR-2422K8-DA2-WSK DALI-2 Wandtaster die richtige Wahl. Dieser bringt acht eigene Tasten und sechzehn LED-Rückmeldungen direkt im 55-mm-Schalterrahmen mit und ersetzt damit den vorhandenen Wandtaster komplett. Beide Module lassen sich auch kombinieren: der Tasterkoppler in der Unterputz-Dose hinter einem klassischen Schalter im Wohnbereich, der Wandtaster mit LED-Feedback im Konferenzraum.

Anwendungsbereiche: Nachrüstung in DALI-Anlagen und KNX-DALI-Integration

Klassische Einsatzbereiche sind die Nachrüstung bestehender Beleuchtungs-Anlagen in Bürobeleuchtungen und Ladenbeleuchtungen, in denen die vorhandenen Wandtaster behalten werden sollen, die Beleuchtung selbst aber auf DALI umgestellt wird. Auch in Flurbeleuchtungen mit klassischen Bewegungsmeldern lässt sich der Tasterkoppler einsetzen, um die Melder in eine zentrale DALI-Anlage einzubinden und über die Corridor-Dimming-Funktion energieeffizient zu betreiben.

In KNX-DALI-Integrationen ergänzt das Modul ein DALI Gateway und ermöglicht die Anbindung von Tastern und Sensoren aus dem konventionellen Markt an die KNX-DALI-Logik. Auch in Loxone-Smart-Home-Systemen mit DALI-Extension findet der Tasterkoppler seinen Platz als preisgünstige Schnittstelle für vorhandene Bedienelemente. Im Zusammenspiel mit DALI Sensoren entstehen vollständige Sensorik-Bedien-Lösungen, in denen Präsenz- und Tageslicht-Erkennung mit manueller Bedienung kombiniert werden. Eine Übersicht aller DALI-Komponenten findest du in unserer DALI Steuerungskategorie.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen Standalone- und Instance-Modus, zur Kompatibilität mit deinem vorhandenen DALI-Master oder Gateway, zur Konfiguration über die SR-NFC-App oder zur Integration in bestehende KNX-DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-DA2833PN-DA2, passendem SR-2300-USB DALI Master Controller, Bus-Netzteil und DALI-Empfängern aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
