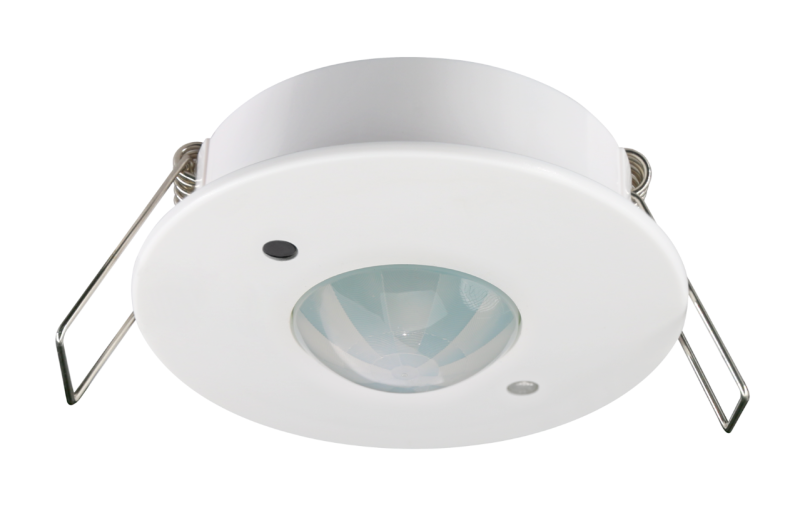

SR-DA9030A-PIR DALI-2 PIR-Multisensor Decke mit Präsenz- und Lichtsensor, busversorgt

Der SR-DA9030A-PIR ist ein DALI-2 zertifizierter PIR-Multisensor zur Decken-Einbau-Montage, der Passiv-Infrarot-Bewegungserkennung und Tageslicht-Messung in einem kompakten Gehäuse kombiniert. Über die DALI-2 Schnittstelle meldet der Sensor sowohl Anwesenheits-Events als auch aktuelle Lux-Werte an einen zentralen DALI-Master oder ein KNX-DALI-Gateway und bildet damit die Sensorik-Basis für präsenzgesteuerte und tageslichtabhängige Beleuchtungs-Anlagen.

Mit einem Erfassungs-Bereich von bis zu 10 Metern Durchmesser bei einer Standard-Montagehöhe von 2,5 Metern eignet sich der Sensor besonders für Büros, Klassenzimmer, Konferenzräume, Flure, Treppenhäuser und öffentliche Bereiche. Die Versorgung erfolgt direkt über den DALI-Bus, ein externes 230V-Netzteil ist nicht erforderlich. Das robuste ABS-Gehäuse in Weiß passt in Standard-Deckenausschnitte mit 70 bis 73 Millimeter Durchmesser und integriert sich diskret in moderne Bürodecken.

Passiv-Infrarot-Sensor mit 360-Grad-Erfassung für die Decken-Montage

Der integrierte PIR-Sensor (Passiv-Infrarot-Sensor) erkennt Bewegungen über die Wärmestrahlung von Personen im Erfassungs-Bereich. Im Gegensatz zu aktiven Mikrowellen-Sensoren arbeitet die PIR-Technologie passiv und sendet keine eigenen Signale aus. Das macht den Sensor besonders energieeffizient und unauffällig im Betrieb. Bei einer Standard-Montagehöhe von 2,5 Metern beträgt der Erfassungs-Durchmesser bis zu 10 Metern, was für die meisten Büro- und Klassenraum-Anwendungen vollkommen ausreicht.

Der Erfassungs-Winkel ist 360 Grad in der Decken-Montage, sodass die gesamte Raum-Fläche unter dem Sensor überwacht wird. Die PIR-Technologie reagiert besonders empfindlich auf seitliche Bewegungen quer zur Strahlrichtung des Sensors, daher ist die Decken-Position für eine zuverlässige Erkennung wichtig. Statische Wärmequellen wie Heizungen oder direkte Sonneneinstrahlung sollten bei der Montageplanung berücksichtigt werden, um Fehlauslösungen zu vermeiden.

Integrierter Lichtsensor mit 10-Lux-Auflösung für tageslichtabhängige Lichtsteuerung

Parallel zur Präsenzerkennung misst der integrierte Lichtsensor die Umgebungs-Helligkeit im Bereich von 0 bis 1000 Lux mit einer Auflösung von 10 Lux. Die Lux-Werte werden als DALI-2 Events nach IEC 62386-304 an den Master übertragen, der daraus die Soll-Helligkeit der Leuchten berechnet und an die angeschlossenen DALI Controller sendet. Damit entsteht eine geschlossene Regelschleife: bei steigendem Tageslicht dimmt die Anlage automatisch ab, bei nachlassendem Tageslicht hellt sie auf.

Die Hysterese-Funktion verhindert dabei ständige Helligkeits-Schwankungen bei wechselnden Lichtverhältnissen. Über den Hysteresis-Min-Parameter lässt sich eine Mindest-Helligkeit definieren, unterhalb derer keine neuen Events generiert werden. Auch die Report-Zeit und die Dead-Time sind individuell konfigurierbar. Damit entstehen energieeffiziente Beleuchtungs-Anlagen, in denen die Beleuchtung kontinuierlich an das Tageslicht angepasst wird, ohne den Nutzer durch sichtbare Sprünge zu stören.

DALI-2 zertifiziert nach IEC 62386-303 und -304 mit zwei separaten Instances

Der SR-DA9030A-PIR ist als DALI-2 Eingabegerät nach IEC 62386 (2014) zertifiziert und stellt zwei separate Instances bereit: Instance 0 ist der Occupancy-Sensor nach IEC 62386-303 mit den drei Zuständen Vacant, Still Vacant und Occupied. Instance 1 ist der Light-Sensor nach IEC 62386-304 mit kontinuierlicher Lux-Wert-Übertragung. Beide Instances werden unabhängig voneinander konfiguriert und können separat aktiviert oder deaktiviert werden.

Durch die DALI-2 Zertifizierung arbeitet der Sensor herstellerübergreifend mit allen DALI-2 konformen Master-Geräten und Gateways zusammen, einschließlich des SK-LED SR-2300-USB DALI Master Controllers, MDT KNX-DALI-Gateways, Lunatone DALI-Master, Tridonic basicDIM und Helvar Designer-Systeme. Eine Übersicht passender KNX-DALI-Komponenten findest du in der Kategorie DALI Gateway.

Bus-versorgt direkt über die DALI-Klemmen ohne externes 230V-Netzteil

Im Gegensatz zur Mikrowellen-Variante wird der SR-DA9030A-PIR vollständig über den DALI-Bus mit Strom versorgt. Die Klemmen DA+ und DA- liefern sowohl die DALI-Kommunikation als auch die Bus-Versorgung von typisch 16 Volt DC. Ein zusätzliches externes 12-, 24- oder 36-Volt-Netzteil entfällt komplett. Damit vereinfacht sich die Installation erheblich: nur zwei Adern zum Sensor und der Anschluss ist fertig.

Die Bus-Versorgung wird typischerweise vom integrierten Bus-Netzteil des DALI-Masters bereitgestellt. Falls der Master kein integriertes Bus-Netzteil hat, lässt sich der Bus über das separate SR-2400PS DALI Bus-Netzteil versorgen, das im Mini-Unterputzformat in einer UP-Dose Platz findet. Eine Übersicht aller Bus-Versorgungen findest du in der Kategorie DALI Stromversorgung. Der typische DALI-Bus-Strom-Verbrauch des Sensors liegt im Bereich weniger Milliampere und belastet die Bus-Last-Berechnung einer DALI-Linie nur gering.

SR-DA9030A-PIR vs SR-DA9030A-MW: PIR-Wärmestrahlung versus Mikrowellen-Doppler-Prinzip

Der PIR-Sensor ist die richtige Wahl für Standard-Anwendungen mit Decken-Höhen zwischen 2,5 und 4 Metern, in denen klassische Büro-, Klassenzimmer- oder Flur-Installationen die Hauptanwendung sind. Die bus-versorgte Bauweise vereinfacht die Installation, und die passive Wärmestrahlungs-Erkennung arbeitet zuverlässig in Standard-Innenräumen ohne Glas-Trennwände oder verdeckte Aufenthaltsbereiche. Mit 69,90 Euro ist der PIR-Sensor zudem für die typische Büro-Installation der wirtschaftlichere Ausgangspunkt.

Für höhere Montage-Positionen ab 4 Metern, Lagerhallen, Hochregal-Anlagen oder Räume mit Glas-Trennwänden ist die Mikrowellen-Variante SR-DA9030A-MW die bessere Wahl. Diese arbeitet im 5,8 GHz ISM-Band mit dem Doppler-Prinzip, erreicht Montagehöhen bis 15 Meter, durchdringt dünne Trennwände und Glas und erkennt kleinste Bewegungen auch hinter Möbeln oder Regalen. Der Mikrowellen-Sensor benötigt allerdings eine externe Versorgung über 12 bis 36 Volt DC oder D4i AUX 24V, was die Installation aufwendiger macht.

Konfiguration über DALI-2 Software wie Lunatone DALI Cockpit oder Helvar Designer

Die komplette Konfiguration des Sensors erfolgt über eine DALI-2 konforme Master-Software. Tools wie Lunatone DALI Cockpit mit einem Lunatone USB-Interface, Helvar Designer oder der SK-LED DALI Master Controller scannen den Bus, erkennen den Sensor als Control Device und ermöglichen die Konfiguration aller Parameter: Hold Time, Dead Time, Report Time, Hysterese, Sensitivity, Event-Filter und Adressen-Vergabe.

Über das Event-Filter-System lässt sich präzise definieren, welche Zustands-Änderungen Events am DALI-Bus auslösen. Für den Occupancy-Sensor stehen die Filter Vacant, Still-Vacant, Occupied, Movement, No-Movement und Still-Occupied zur Verfügung. Für den Light-Sensor lassen sich kontinuierliche Lux-Werte mit definierbarer Hysterese melden. Damit bleibt der DALI-Bus auch in größeren Anlagen mit vielen Sensoren übersichtlich und überlastfrei.

Anwendungsbereiche: Bürobeleuchtung, Klassenzimmer und Flurbeleuchtung

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen mit zentralem DALI-Lichtmanagement, in denen Konferenzräume, Einzelbüros und Großraum-Büros automatisch über Präsenzerkennung und tageslichtabhängige Helligkeits-Anpassung gesteuert werden. In Flurbeleuchtungen und Treppenhäusern aktiviert der Sensor die Beleuchtung bei Anwesenheit und dimmt zu definierten Stand-by-Stufen, wenn keine Bewegung erkannt wird.

Besondere Eignung hat der Sensor in Bildungseinrichtungen wie Schulen, Universitäten und Hochschulen, in denen Klassenzimmer, Seminarräume und Bibliotheken energieeffizient mit Tageslicht-Anpassung beleuchtet werden. Auch in Ladenbeleuchtungen, Gastronomie-Betrieben und Hotel-Lobbies eignet sich der PIR-Multisensor für die Standard-Decken-Höhe bis 4 Meter. In Kombination mit einem SR-2422K8-DA2-WSK DALI-2 Wandtaster oder dem SR-DA2833PN-DA2 Tasterkoppler entstehen vollständige DALI-2 Bedien- und Sensorik-Lösungen.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen PIR- und Mikrowellen-Sensor, zur Dimensionierung der DALI-Bus-Last, zur Konfiguration über Lunatone DALI Cockpit oder zur Integration in bestehende KNX-DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller DALI-Komponenten findest du in unserer DALI Steuerungskategorie. Für komplette DALI-Anlagen aus SR-DA9030A-PIR, Master, Controllern und Bedien-Komponenten aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
