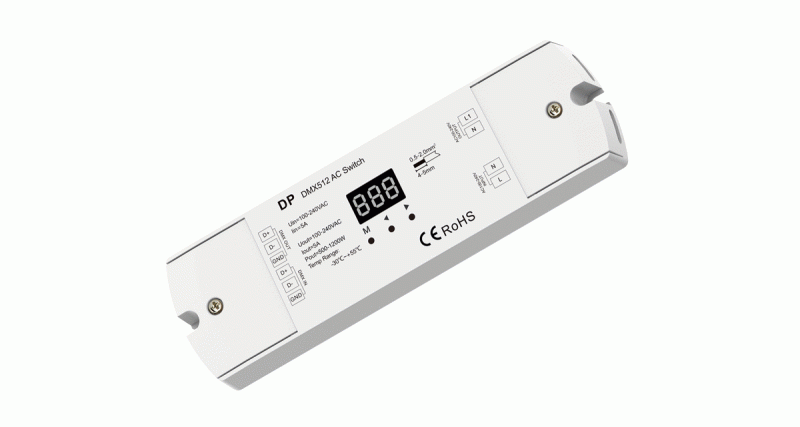

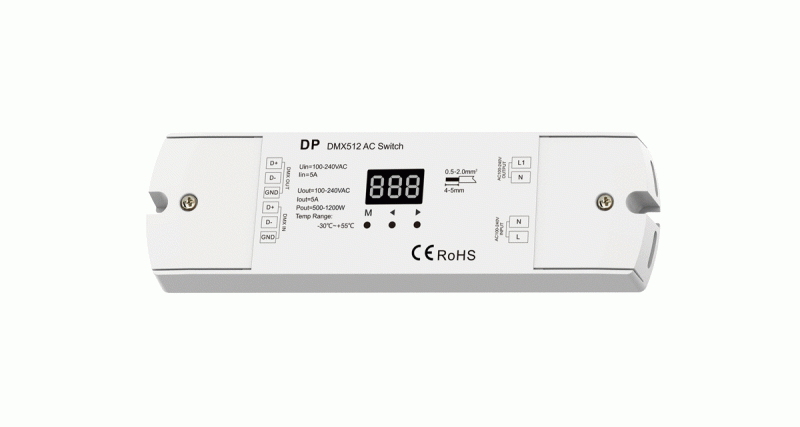

DP DMX512 AC-Schalter/ Relaismodul – 1-Kanal, 230 V, 5 A für LED & Geräte

Nicht jede Aufgabe im DMX-Netz braucht einen Dimmer oder gleich einen mehrkanaligen Aktor im Schaltschrank. Oft fehlt schlicht ein einzelner Schaltpunkt: eine Leuchtengruppe, die auf Befehl angeht, ein Gerät, das mit der Szene startet, ein Netzteil, das nachts wirklich vom Netz soll. Genau diese Lücke füllt der DP. Das kompakte Relaismodul aus der Kategorie LED DMX Controller 230V AC schaltet einen Wechselstromkreis mit 100 bis 240 V und bis zu 5 A digital ein und aus, gesteuert über einen einzigen DMX-Kanal. Kein Umweg über den Verteiler, keine ungenutzten Kanäle, die mitbezahlt werden: Der DP wird im flachen Aufbaugehäuse direkt dort montiert, wo die Last sitzt, bekommt seine DMX-Adresse und tut ab dann zuverlässig genau eine Sache. Für Elektriker, Messebauer und Veranstaltungstechniker ist er damit das kleinste sinnvolle Bindeglied zwischen der DMX-Steuerung und der 230V-Welt.

Ein Kanal, ein klarer Job – Lasten bis 5 A schalten

Mit 5 A Schaltleistung, bei 230 V also rund 1150 W, deckt der DP die typischen Einzelverbraucher ab: Gruppen von LED Einbauleuchten 230V, Bestandsleuchten und Halogenlampen ohne Dimmbedarf, Lüfter, kleinere Heizgeräte oder netzbetriebene Technik, die im Takt der Lichtszenen mitlaufen soll. Der Ausgang arbeitet dabei als sauberes digitales Relais, abhängig vom empfangenen Wert auf dem zugewiesenen DMX-Kanal schaltet er ein oder aus, eine Dimmfunktion gibt es bewusst nicht. Das klingt unspektakulär, ist im Alltag aber genau richtig: Viele Verbraucher vertragen gar keine Phasenanschnitt-Dimmung, und ein klar definierter Schaltzustand ist für Geräte wie Lüfter, Trafos oder Maschinen die einzig saubere Ansteuerung. Bei induktiven und kapazitiven Lasten lohnt wie immer ein Blick auf den Einschaltstrom, der kurzzeitig deutlich über dem Nennstrom liegen kann, dann plant man mit etwas Reserve unterhalb der 5 A.

Dezentral montiert – der Schalter sitzt bei der Last

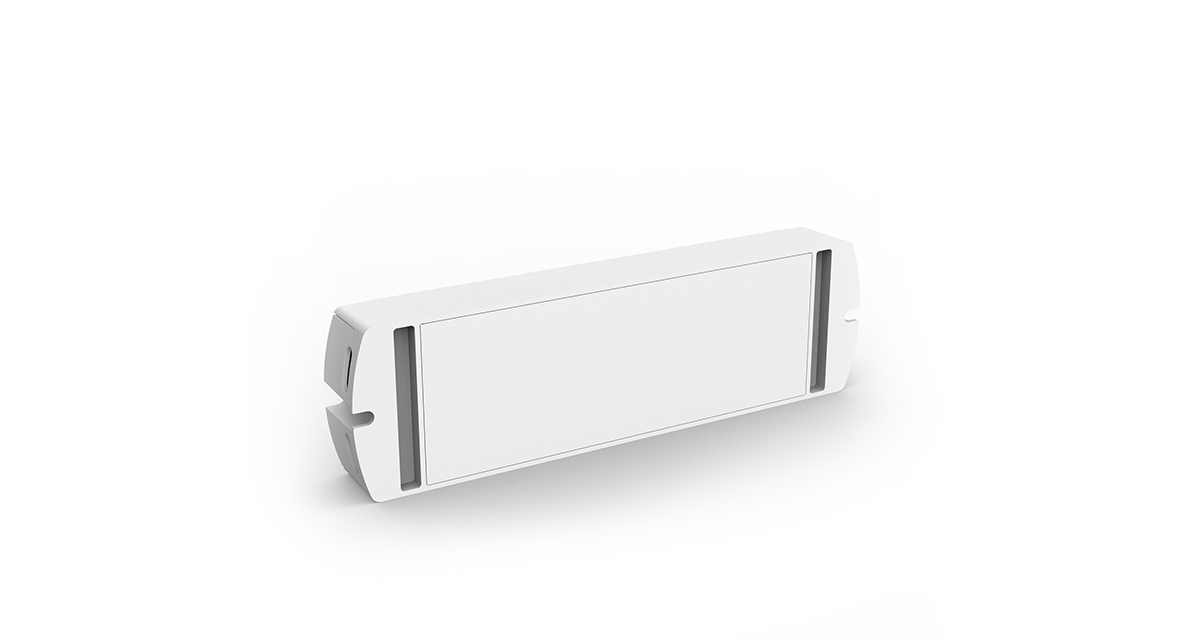

Das flache Gehäuse mit nur 27 × 54 × 175 mm wird per Aufputzmontage dort verschraubt, wo geschaltet wird: an der Wand hinter der Leuchte, im Gerätegehäuse, auf der Montageplatte oder am Element im Bühnen- und Messebau. Diese dezentrale Bauweise spart Leitungswege, denn statt die 230V-Last quer durchs Objekt zum zentralen Aktor zu führen, läuft nur die dünne DMX-Datenleitung von Modul zu Modul und wird einfach durchgeschleift. Gerade in der Messebeleuchtung und im mobilen Einsatz zahlt sich das aus: Der DP wandert mit dem Stand oder dem Setup mit, wird in Minuten angeklemmt und ist über seine Adresse sofort Teil der Anlage. Die Status-LED am Gerät zeigt den aktuellen Schaltzustand des Ausgangs auf einen Blick, was bei Test, Wartung und Fehlersuche viel Zeit spart, denn du siehst direkt am Modul, ob das Relais angezogen hat, ohne die Last selbst beobachten zu müssen.

Netzteile schalten und Standby vermeiden

Ein Einsatzfall verdient besondere Erwähnung, weil er in LED-Projekten dauerhaft Strom spart: das primärseitige Schalten von Netzteilen, für das der DP laut Datenblatt ausdrücklich gedacht ist. Konstantspannungsnetzteile aus der Kategorie 24V LED Netzteile ziehen auch im Leerlauf einen kleinen Standby-Strom, rund um die Uhr, Jahr für Jahr. Über den DP trennst du das Netzteil einer Lichtzone komplett vom Netz, sobald die Szene auf Aus steht, gesteuert über denselben DMX-Bus, der auch die Dimmer bedient. Die Zone ist dann wirklich stromlos statt in Bereitschaft. Wichtig dabei: Netzteile haben hohe Einschaltströme, hänge deshalb an das 5A-Relais nur ein einzelnes, passend dimensioniertes Gerät und keine ganze Netzteilbatterie. Wie groß das Netzteil für die jeweilige Zone sein muss, rechnet dir der Ratgeber LED Netzteil berechnen vor, und für mehrere oder größere Schaltkreise steigst du auf einen mehrkanaligen Aktor um.

Adresse, Auto-Funktion und Einbindung ins DMX-Netz

Die DMX-Adresse stellst du direkt am Gerät ein, danach hört der DP auf genau seinen Kanal und reagiert auf die Befehle deines LED DMX Master-Controllers oder einer Lichtsteuersoftware. Angeschlossen wird die Datenleitung über Schraubklemmen, verwende eine geschirmte Leitung aus der Kategorie LED DMX Kabel und schließe die Linie am letzten Teilnehmer ab, dann bleibt das Signal auch über längere Strecken stabil. Dank der Auto-Funktion arbeitet das Modul auch dann weiter, wenn gerade kein DMX-Signal anliegt, sodass die Anlage in der Bauphase oder bei Ausfall der Zentrale nicht komplett dunkel steht. Ein Überhitzungsschutz sichert den Dauerbetrieb ab, der Temperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte mit trockener IP20-Umgebung. Und wenn aus dem einen Schaltpunkt irgendwann vier werden sollen, wechselst du zum großen Bruder, dem DH4 DALI/DMX AC-Schaltaktor mit vier Relais à 16 A auf der Hutschiene.
