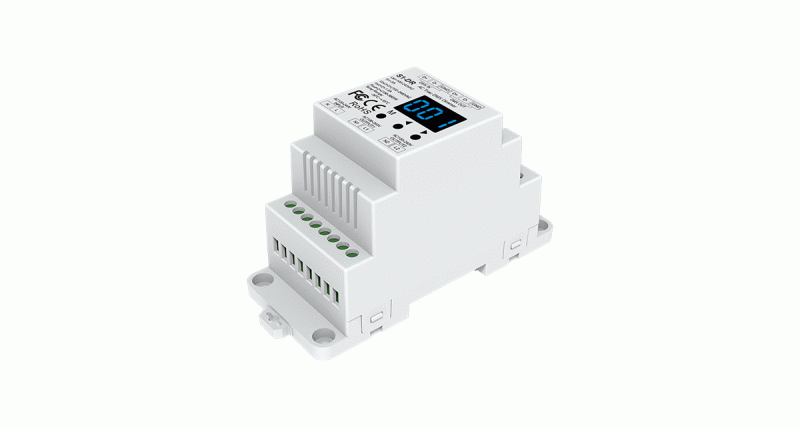

S1-DR DIN DMX512 Triac-Dimmer – 2-Kanal, 230 V AC, 2x1,5A Hutschienenmontage

Der Begriff Dimmerpack stammt aus der Theaterbeleuchtung, wo seit jeher mehrere Dimmkreise in einem gemeinsamen Gerät gebündelt werden, und genau dieses Prinzip bringt der S1-DR in den Schaltschrank. Der 2-Kanal DMX512 Triac-Dimmer aus der Kategorie LED DMX Controller 230V AC dimmt zwei unabhängige 230V Kreise mit je bis zu 1,5 A, also rund 345 W pro Kanal und 690 W in Summe, wahlweise per Phasenanschnitt oder Phasenabschnitt. Als kompaktes DIN-Modul mit 67 × 48 × 110 mm rastet er auf der Hutschiene TS-35 ein und wird komplett über sein 3-stelliges LED-Segmentdisplay mit Tastenfeld konfiguriert, von der DMX-Startadresse über die Betriebsart bis zur Mindesthelligkeit und zum Fail-Safe-Verhalten. Damit dimmt ein einziger Hutschienenplatz gleich zwei Leuchtengruppen aus dem DMX-System, wirtschaftlicher und aufgeräumter, als zwei Einzeldimmer zu setzen, und die gesamte Dimmtechnik bleibt zentral zugänglich, wo im Neubau und in der Sanierung ohnehin alle Lastleitungen zusammenlaufen.

Zwei Kreise, ein Modul – das Dimmerpack-Prinzip im Verteiler

Jeder der beiden Ausgänge arbeitet als eigenständiger Dimmkreis mit eigener DMX-Zuordnung, sodass zwei Räume, zwei Zonen oder zwei Lichtebenen unabhängig voneinander in den Szenen mitfahren. Ein typisches Bild aus der Wohnzimmerbeleuchtung: Kanal eins dimmt die Downlight-Gruppe als Grundlicht, Kanal zwei die Pendelleuchte über dem Couchtisch als Akzent, beide getrennt gesteuert, aber in einem Modul verdrahtet. Mit rund 345 W je Kreis bleibt dabei reichlich Luft, eine Gruppe aus zehn bis fünfzehn dimmbaren Spots aus der Kategorie LED Einbauleuchten 230V läuft selbst mit Reserve für die Einschaltströme der LED-Elektronik völlig entspannt an einem Kanal, und auch die Halogen-Bestandsleuchte im Altbau findet ihren Platz. Wie sich Grundlicht und Akzente dabei farblich sinnvoll staffeln, warmes Licht für die Ebene der Gemütlichkeit, neutraleres für die Arbeitszonen, erklärt der Ratgeber Die richtige LED Lichtfarbe wählen.

Betriebsart, Mindesthelligkeit und Fail-Safe – alles am Display

Die Konfiguration läuft vollständig über das Segmentdisplay mit Tastenfeld, ohne Software und ohne Programmiergerät. Die Betriebsart wählst du passend zu den angeschlossenen Lasten: Phasenabschnitt (Trailing Edge, C-R) für dimmbare LED-Lampen, elektronische Trafos und LED-Treiber, Phasenanschnitt (Leading Edge, C-F) für gewickelte Trafos sowie Glüh- und Halogenlampen. Die Mindesthelligkeit stellst du frei zwischen 1 und 40 Prozent ein und legst die unterste Dimmstufe damit exakt oberhalb der Flackergrenze der verbauten Lampen fest, sodass der komplette Dimmbereich ruhig und gleichmäßig durchläuft. Und der Fail-Safe-Wert bestimmt, welche Helligkeit die Ausgänge bei einem Ausfall des DMX-Signals annehmen: Statt unkontrolliert dunkel zu werden, fährt die Beleuchtung auf ein definiertes Grundlicht, in Fluren, Gasträumen und öffentlichen Bereichen ein echtes Sicherheitsmerkmal. Zusammen mit der Auto-Funktion, die den Betrieb ohne anliegendes Signal aufrechterhält, bleibt die Anlage in jeder Situation berechenbar.

Stand-alone-Betrieb und die Rolle im DMX-Netz

Auch ganz ohne Zentrale ist der S1-DR einsatzbereit: Im Stand-alone-Modus rufst du bis zu acht feste Helligkeitsstufen oder zwei dynamische Programme direkt am Gerät ab und stellst deren Geschwindigkeit und Helligkeit über die Tasten ein, praktisch für kleine Anlagen ohne Steuerung und für die Bauphase, in der das Licht schon laufen muss. Im Regelbetrieb hängt der Dimmer dann wie jeder Empfänger in der DMX-Linie und reagiert auf die Befehle des Pults, einer Zentrale oder einer LED DMX Software vom Rechner. Angeschlossen wird die Datenleitung über Schraubklemmen, idealerweise mit geschirmter Leitung aus der Kategorie LED DMX Kabel, durchgeschleift von Gerät zu Gerät und am Linienende terminiert, dann bleibt das Signal auch über lange Strecken sauber. Wie aus Master, Dimmern und Empfängern ein durchgängiges Steuerungskonzept wird, führt der Ratgeber LED Beleuchtung smart steuern Schritt für Schritt vor.

Ein Trio für jede 230V Dimmaufgabe

Mit dem S1-DR ist die DMX-Triac-Familie komplett, und die Wahl fällt leicht. Der S1-D DMX512 Triac-Dimmer bringt zwei Kanäle mit je 230 W im flachen Aufbaugehäuse für die dezentrale Montage direkt bei den Lasten. Der S1-D1 DMX512 Triac-Dimmer stemmt als Einzelkanal-Kraftpaket bis zu 480 W auf der Hutschiene. Und der S1-DR sitzt genau dazwischen: zwei vollwertige Kreise mit je 345 W, zentral im Verteiler, mit Fail-Safe und Display. Als Faustregel gilt: dezentral und zwei kleinere Kreise, dann S1-D; ein großer Kreis im Schrank, dann S1-D1; zwei Kreise im Schrank, dann S1-DR. Und mit einem phasendimmbaren Netzteil wie dem Snappy SP300-24VLT dimmt jeder der drei auch 24V LED Streifen direkt aus dem DMX-System.
