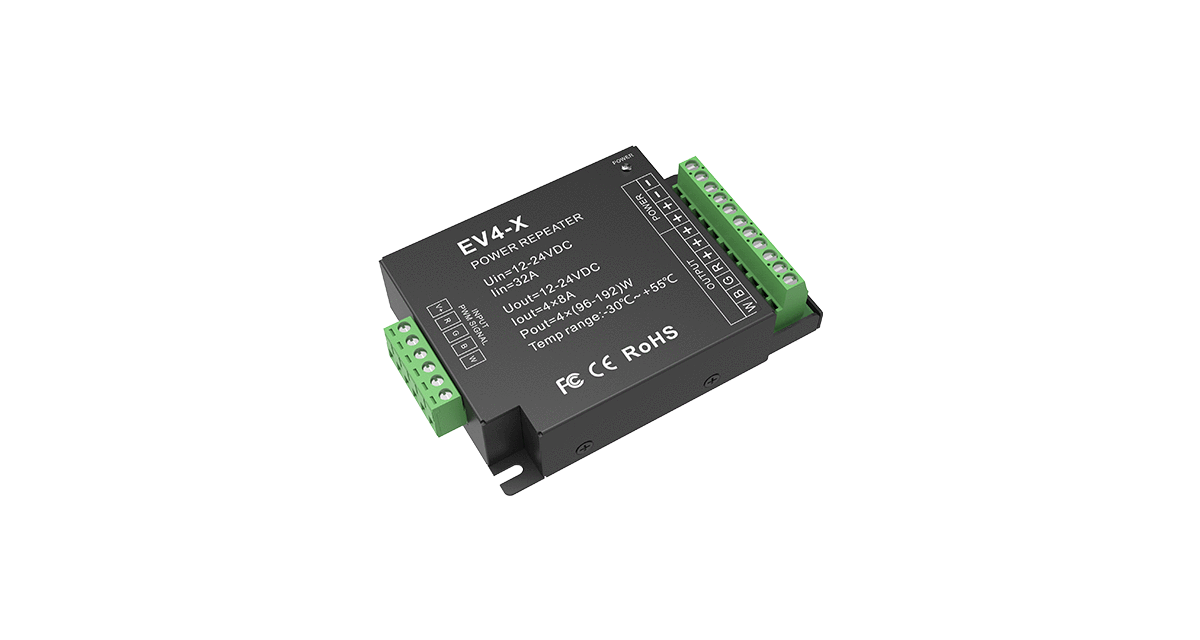

EV4-X – 4-Kanal 8A Konstantspannungs-Power-Repeater, 12–24V DC, PWM-Signalverstärker für LED-Streifen

Wenn selbst die üblichen 5-Ampere-Klassen an ihre Grenze kommen, übernimmt der EV4-X. Der Power Repeater im schwarzen Metallgehäuse verstärkt das PWM-Signal eines vorhandenen LED Controllers mit satten 8 A pro Kanal, in Summe also 32 A beziehungsweise bis zu 768 W bei 24 V. Damit ist er das Werkzeug für die wirklich großen Lichtflächen: meterlange Vouten über komplette Raumfluchten, Lichtdecken, Regalanlagen im Ladenbau oder leistungshungrige COB-Bänder, die pro Meter so viel ziehen wie anderswo eine ganze Zone. Am Grundprinzip ändert die Leistung nichts, der EV4-X bleibt ein Repeater in seiner einfachsten Form: Er liest das fertige Steuersignal am Controller-Ausgang mit und wiederholt es mit eigener Endstufe, ohne Adresse, ohne Konfiguration, ohne Eingriff in die bestehende Steuerung. Für Elektriker und Lichtplaner heißt das, auch das größte Projekt wächst mit derselben Bedienlogik weiter, die der Kunde schon kennt, nur eben mit der Leistungsreserve, die solche Flächen tatsächlich brauchen.

4x8 Ampere – Reserve für High-Power-Streifen

Mit 192 W je Kanal bei 24 V steuert der EV4-X Streifen, an denen kleinere Verstärker scheitern. Ein Rechenbeispiel macht es greifbar: Der ultrahelle COB LED-Streifen 30 mm zieht 40 W pro Meter, pro Kanal laufen damit rund vier Meter mit gesunder Planungsreserve, über alle vier Kanäle also eine komplette hochhelle Lichtlinie von gut 16 Metern an einem einzigen Gerät. Bei gängigen CCT LED Streifen mit 14 W pro Meter werden daraus sogar über 13 Meter je Kanalpaar, genug für die stimmungsvolle Lichtvoute rund um den ganzen Raum. Genau in solchen Dimensionen spielt der EV4-X seine Stärke aus, denn große zusammenhängende Flächen wirken nur dann hochwertig, wenn sie ohne Helligkeitssprünge aus einem Guss laufen, wie es die indirekte Beleuchtung anspruchsvoller Projekte verlangt. Die vier Kanäle belegst du dabei flexibel: als ein RGBW-System, zwei CCT-Kreise oder vier unabhängige einfarbige Zonen.

Das Repeater-Prinzip – anklemmen und synchron laufen

Wie jedes Gerät aus der Kategorie LED Signalverstärker / LED Repeater arbeitet der EV4-X protokollunabhängig, denn er verstärkt nicht den Bus, sondern das fertige PWM-Signal dahinter. Sein Eingang wird wie ein kurzes Stück LED Streifen an den Ausgang des vorhandenen Controllers angeschlossen, die Ausgänge wiederholen das Signal eins zu eins mit voller Leistung, exakt synchron in Helligkeit, Farbe und Dimmverlauf. Ob die Anlage über eine 2,4-GHz-Funksteuerung, DALI, DMX, ZigBee oder einen LED KNX Controller läuft, spielt deshalb keine Rolle, der Repeater braucht weder Adresse noch Software und taucht in keiner Systemkonfiguration auf. Das macht ihn zur unsichtbaren Leistungsstufe: An Bedienung, Szenen und App ändert sich nichts, die Anlage kann nur plötzlich ein Vielfaches an Metern. Und weil das Signal originalgetreu wiederholt statt neu berechnet wird, bleiben Dimmkurve, PWM-Frequenz und Farbmischung des Controllers vollständig erhalten, ohne Verzögerung und ohne zusätzliches Flimmern.

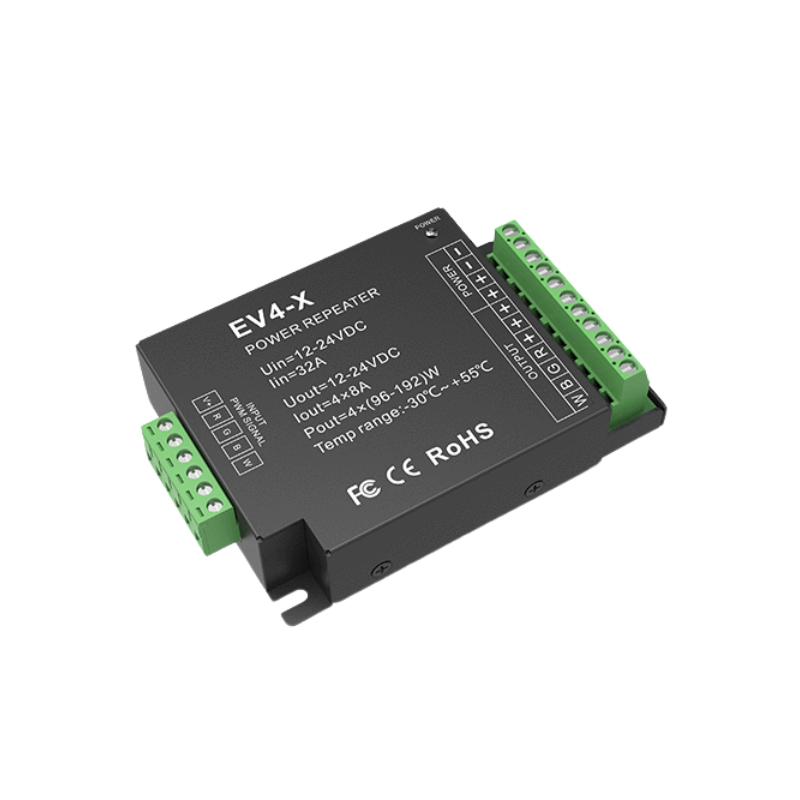

Metallgehäuse und Aufbaumontage – gebaut für Dauerlast

Dauerhaft 32 A zu schalten erzeugt Wärme, und genau dafür ist die Bauform gemacht: Das Metallgehäuse führt die Verlustwärme deutlich besser ab als Kunststoff und hält den Repeater auch bei stundenlanger Volllast im gesunden Temperaturfenster, was sich direkt in der Lebensdauer niederschlägt, die 5 Jahre Garantie geben darauf ein klares Versprechen. Mit flachen 30 × 90 × 120 mm wird das Gerät per Aufbaumontage direkt bei seiner Lichtzone verschraubt, im Möbel, in der abgehängten Decke, im Technikfach der Ladeneinrichtung, und über Schraubklemmen fest verdrahtet. Die Leistung bezieht jeder EV4-X aus einem eigenen Netzteil am Einbauort, passend zur Streifenspannung aus der Kategorie 24V LED Netzteile, bei voller Ausnutzung entsprechend großzügig dimensioniert oder auf zwei Geräte verteilt. Die Rechenwege samt Reserve-Faustformel liefert der Ratgeber LED Netzteil berechnen. Integrierte Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sichern den Betrieb ab, der Temperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte in trockener IP20-Umgebung.

EV4-X oder EV4-D – welcher Repeater passt?

Die beiden Brüder teilen sich Funktionsprinzip, Spannungsbereich und Protokollfreiheit, unterscheiden sich aber im Charakter. Der EV4-D Power Repeater liefert 4 × 5 A im Kunststoffgehäuse für die Hutschiene und ist damit die erste Wahl, wenn die Verstärkung zentral im Verteiler neben Controller und Netzteil sitzen soll. Der EV4-X setzt dagegen auf 4 × 8 A im wärmeableitenden Metallgehäuse mit Aufbaumontage und gehört dorthin, wo große Lasten dezentral direkt an der Lichtfläche bedient werden, mit 5 Jahren Garantie als Ausrufezeichen für den Dauereinsatz. Als Faustregel: Bis etwa 120 W je Kanal und Schaltschrank-Installation greifst du zum EV4-D, darüber und bei dezentraler Montage zum EV4-X. In großen Objekten arbeiten beide auch kombiniert, jeder an der Zone, für die er gebaut ist.
