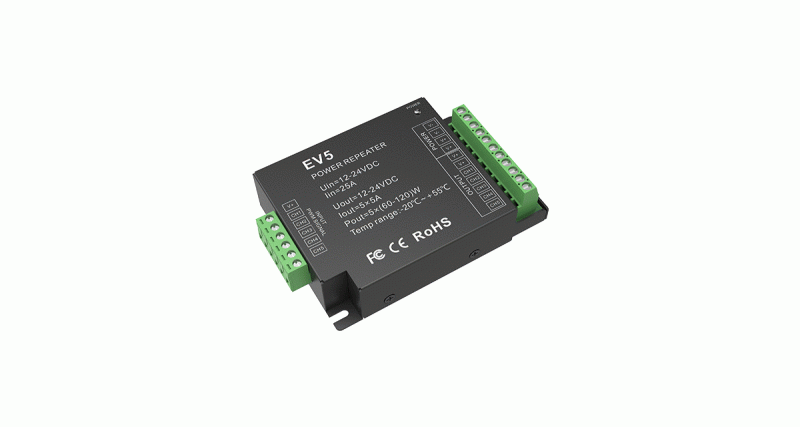

EV5 – 5-Kanal 5A Konstantspannungs-Power-Repeater, 12–24V DC, PWM-Signalverstärker für LED-Streifen

RGBCCT Streifen sind die Königsklasse unter den LED Bändern, denn sie vereinen die volle Farbwelt mit stufenlos einstellbarem Weiß von warm bis kalt. Technisch bedeutet das aber fünf Steuerkanäle, und genau daran scheitern gewöhnliche Verstärker mit ihren vier Ausgängen. Der EV5 schließt diese Lücke: Als 5-Kanal Power Repeater verstärkt er das PWM-Signal eines vorhandenen Controllers mit 5 A je Kanal, in Summe 25 A beziehungsweise bis zu 600 W bei 24 V, und bedient damit als einziger der Baureihe auch die fünfadrigen RGBCCT Systeme in voller Pracht. Ansonsten bleibt er ein echter Repeater in gewohnter Einfachheit: Signal am Controller-Ausgang mitlesen, mit eigener Endstufe wiederholen, fertig, ohne Adresse, Konfiguration oder Eingriff in die bestehende Steuerung. Im robusten schwarzen Metallgehäuse mit Aufbaumontage und 5 Jahren Garantie ist der EV5 dabei genauso für den professionellen Dauereinsatz gebaut wie sein großer Bruder, nur eben mit dem entscheidenden fünften Kanal für die anspruchsvollsten Streifentypen im Sortiment.

Fünf Kanäle für RGB+CCT – Farbwelt und Weißkomfort verstärkt

Ein RGBCCT LED Streifen führt neben Rot, Grün und Blau zwei separate Weißkanäle für Warm- und Kaltweiß, und erst diese Kombination erlaubt beides zugleich: satte Farbszenen für den Effekt und hochwertiges, stufenlos einstellbares Weißlicht für den Alltag. Wächst eine solche Installation, etwa wenn im Wohnbereich die zweite Raumseite dazukommt oder in der Heimkinobeleuchtung neben der Deckenvoute auch das Podest und die Rückwand mitspielen sollen, übernimmt der EV5 die neuen Meter und hält sie exakt synchron zur ersten Zone, in Farbe, Farbtemperatur und Helligkeit gleichermaßen. Das funktioniert mit klassischen SMD-Bändern genauso wie mit den punktfreien COB RGBCCT LED Streifen, deren homogenes Lichtbild in Profilen und Vouten besonders zur Geltung kommt. Gerade bei RGBCCT lohnt der Repeater doppelt, denn ein zweiter vollwertiger 5-Kanal Controller wäre nicht nur teurer, sondern müsste auch dauerhaft fehlerfrei mit dem ersten synchronisiert werden, was der EV5 konstruktionsbedingt einfach immer ist.

Flexibel belegt – auch RGBW, CCT und einfarbig

Fünf Kanäle sind die Obermenge aller gängigen Streifentypen, deshalb ist der EV5 keineswegs auf RGBCCT festgelegt. Genauso gut verstärkt er einen RGBW Streifen und behält einen Kanal für eine separate einfarbige Zone übrig, betreibt zwei unabhängige CCT-Kreise plus einen Einzelkanal oder fünf getrennte einfarbige Strecken, jede mit bis zu 5 A. Bei 24 V stehen je Kanal rund 120 W bereit, in Summe bis zu 600 W, womit auch großzügige Installationen mit vielen Metern Band an einem einzigen Gerät laufen. In der Praxis kommt noch ein Puffer dazu, denn ein RGBCCT Streifen zieht seine maximale Leistung nur, wenn wirklich alle fünf Kanäle gleichzeitig voll aufgedreht sind, was im realen Betrieb kaum vorkommt, die nutzbare Streifenlänge fällt dadurch oft größer aus als die reine Watt-Rechnung vermuten lässt. Auch 24V Leuchten mit PWM-Ansteuerung, etwa aus der Kategorie LED Einbauleuchten 24V, lassen sich über die verstärkten Kanäle synchron zur Streifenbeleuchtung betreiben, sodass Spots und Lichtlinien dieselben Szenen fahren.

Repeater-Prinzip und Kaskadierung ohne Grenzen

Wie seine Brüder arbeitet der EV5 vollständig protokollunabhängig, denn er verstärkt nicht den Steuerbus, sondern das fertige PWM-Signal dahinter. Ob die Anlage über ein LED Funk-Set, DALI, DMX, KNX oder ZigBee gesteuert wird, spielt keine Rolle, der Eingang wird wie ein kurzes Stück LED Streifen an den Controller-Ausgang angeschlossen und liest dort einfach mit. Für wachsende Anlagen entscheidend: Der EV5 lässt sich in Reihe und parallel beliebig erweitern. Jede weitere Zone bekommt ihren eigenen Repeater mit eigenem Netzteil, alle folgen demselben Ursprungssignal und laufen dadurch dauerhaft deckungsgleich, ganz gleich, ob am Ende drei oder dreizehn Geräte im System arbeiten. Weil das Signal an jeder Station originalgetreu wiederholt wird, addieren sich dabei keine Abweichungen auf. Wie sich große Projekte mit mehreren Einspeisepunkten und dezentralen Verstärkern sauber strukturieren lassen, damit auch der letzte Meter dieselbe Helligkeit zeigt wie der erste, führt der Ratgeber Lange LED Strecken realisieren ausführlich vor.

Metallgehäuse, Montage und die Repeater-Familie

Das schwarze Metallgehäuse mit 30 × 90 × 120 mm führt die Verlustwärme des Dauerbetriebs zuverlässig ab und wird mit seinen Halterungen per Aufbaumontage direkt bei der Lichtzone verschraubt, im Möbel, in der abgehängten Decke oder im Technikfach, angeschlossen über Schraubklemmen. Verpolungsschutz sowie Sicherungen gegen Kurzschluss, Überhitzung und Überlast schützen Gerät und Anlage, der Betriebstemperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte in trockener IP20-Umgebung, und die 5 Jahre Garantie unterstreichen den Anspruch an den Dauereinsatz. Die Versorgung übernimmt ein eigenes Netzteil je Zone aus der Kategorie 24V LED Netzteile, ausgelegt auf die Zonenleistung plus Reserve. Innerhalb der Familie ist die Wahl einfach: Für vieradrige Systeme im Schaltschrank gibt es den EV4-D Power Repeater mit Hutschienenmontage, für hohe Lasten den EV4-X mit 4x8 A, und sobald fünf Adern im Spiel sind, führt kein Weg am EV5 vorbei.
