SA SPI Signalverstärker & Splitter – 1 Eingang, 2 Ausgänge, für digitale RGB & RGBW LED Streifen, 5–24 V DC

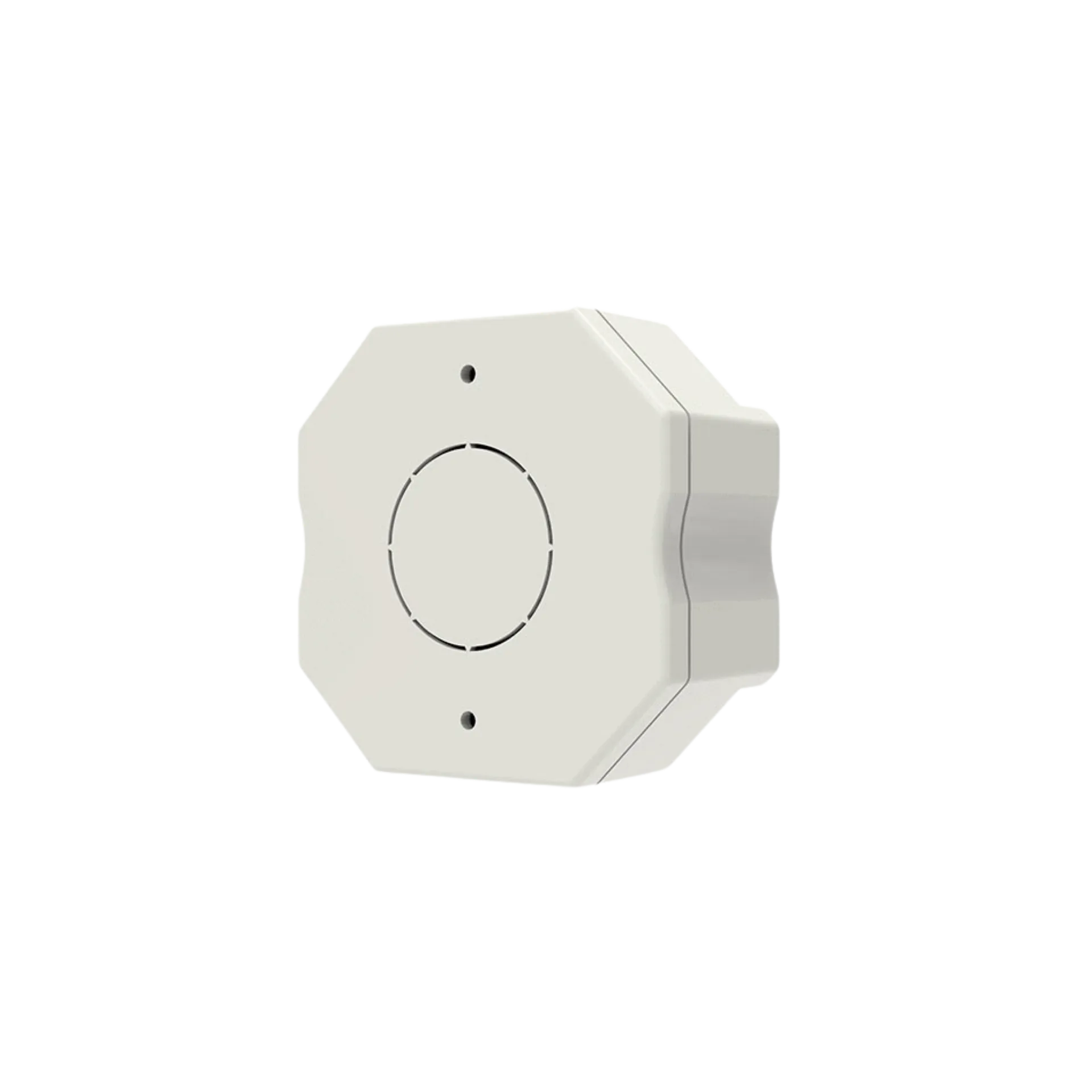

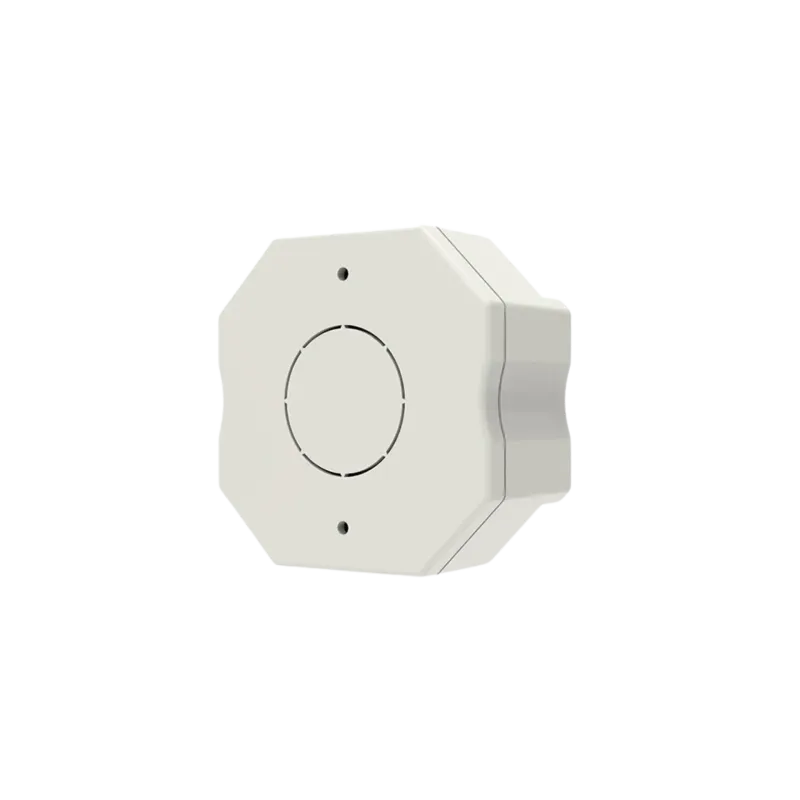

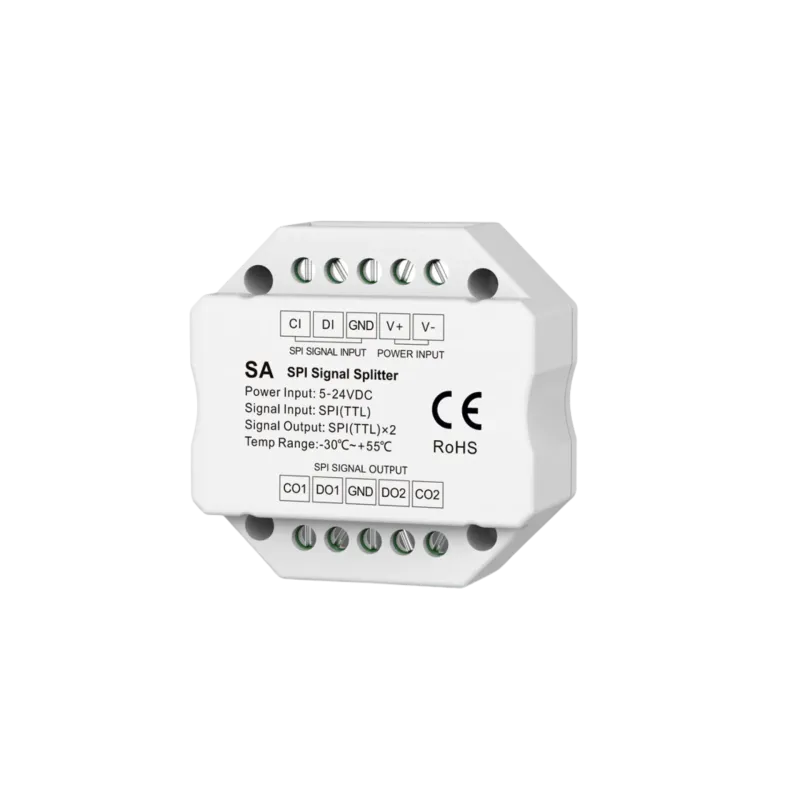

Manchmal braucht es keinen großen Verteiler, sondern nur eine saubere Abzweigung: Der SA übernimmt das SPI-Signal deines SPI LED Controllers und reicht es an zwei Ausgängen frisch aufbereitet weiter, mit getrennten Klemmen für Daten- und Taktleitung an Ein- und Ausgang. Typischer Fall: Von einer Ecke aus sollen zwei LED Streifen in verschiedene Richtungen laufen, oder das Signal muss eine längere Zuleitung überbrücken, bevor es am Band ankommt, dort, wo durchgeschleifte TTL-Pegel anfangen zu flackern, setzt der kleine Splitter den Neustart. Mit gerade einmal 52 x 52 x 26 mm verschwindet er dabei in der Abzweigdose, hinter der Möbelblende oder im Vitrinensockel, Anwendungsfälle vom Pixel-Lauflicht bis zur animierten Warenpräsentation zeigen die Themenwelten Treppenbeleuchtung und Ladenbeleuchtung.

Bis zu vier Streifen, beliebig kaskadierbar

Auch der kleine Verstärker rechnet sich doppelt: Eindraht-Streifen, die nur die Datenleitung nutzen, hängen zu zweit an jedem Ausgang, macht bis zu vier synchrone Bänder, Zweidraht-Typen mit Daten- und Taktleitung laufen mit einem Streifen je Ausgang. Und wo ein SA nicht reicht, beginnt die Kette: Jeder Ausgang kann den Eingang des nächsten Splitters speisen, das Signal wird an jeder Station neu aufbereitet und verliert über die Kaskade nichts von seiner Qualität. So wächst aus dem Mini-Baustein eine verzweigte Installation, bei der jede Fläche ihre eigene, frische Signalkopie bekommt, statt am Ende einer langen Durchschleifung zu hängen.

Reine Signalverarbeitung: Versorgung immer getrennt

Der wichtigste Unterschied zu leistungsführenden Verteilern: Durch den SA fließt kein Streifenstrom. Er versorgt mit seinen 5 bis 24 V DC und maximal 0,5 A nur sich selbst, im Standby bleibt er unter einem halben Watt, jeder angeschlossene Streifen bekommt sein eigenes Netzteil, und zwischen Splitter und Band laufen ausschließlich Signal- und Masseleitungen. Die durchgehende Masseverbindung über alle Netzteile hinweg ist dabei Pflicht, ohne gemeinsames Bezugspotenzial kommt kein sauberes Signal an. Für die Auslegung der einzelnen Netzteile hilft dir der Ratgeber LED Netzteil berechnen weiter, das Grundprinzip verteilter Einspeisungen bei Pixel-Projekten steckt im Ratgeber Lange LED Strecken realisieren. Mit Verpolungsschutz und einem Arbeitsbereich von -30 bis +55 °C verrichtet der SA seinen Dienst auch im unbeheizten Technikraum, solange es trocken bleibt (IP20).
