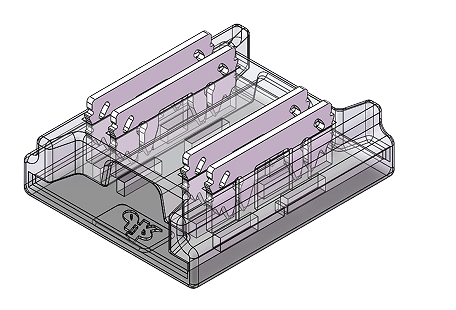

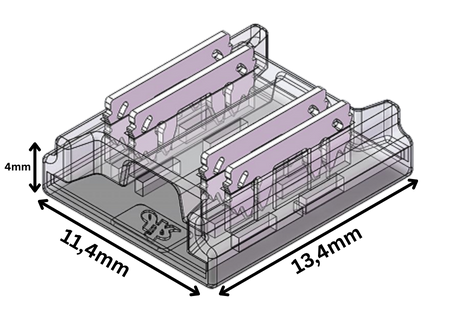

LED Strip-zu-Strip Schnellverbinder – 4-polig, 10 mm, lötfrei für CCT und RGB COB LED Streifen

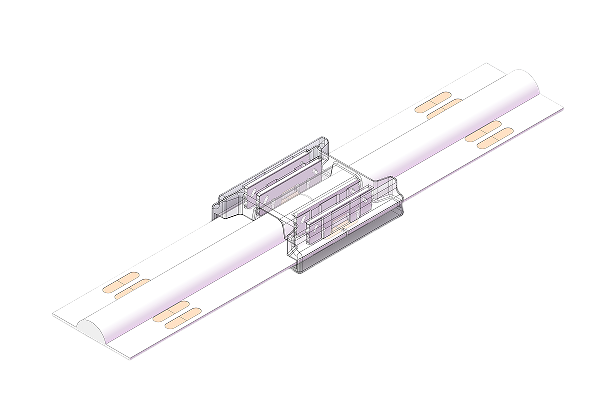

Dieser Schnellverbinder koppelt zwei 10-mm-COB-Streifen mehrfarbig, lötfrei und in einem Griff – wahlweise dreipolig für CCT oder vierpolig für RGB. Statt nur Plus und Minus laufen hier mehrere Kanäle durch: bei CCT zwei Weißtöne, bei RGB die drei Grundfarben, jeweils mit gemeinsamer Plusleitung. Die Streifenenden werden eingeschoben, ein Zangendruck presst die Metallkontakte auf alle Pads zugleich. Wichtig ist, dass alle drei oder vier Bahnen sauber fluchten, sonst stimmen Farbe oder Weißmischung nicht. Eingesetzt wird er, wenn ein gekürztes Farbband weiterlaufen oder zwei Stücke eine durchgehende Linie bilden sollen. Passend ist er für 10-mm-COB in CCT, etwa den COB CCT Streifen mit 640 LEDs/m. Für Farbe steht ein RGB-Pendant wie der COB RGB Streifen mit 840 LEDs/m bereit.

CCT oder RGB sauber durchverbinden

Braucht es zwischen den Streifen etwas Abstand, etwa über eine Ecke hinweg, überbrückt die Ausführung mit 15-cm-Verbindungskabel die Lücke und führt alle Kanäle weiter. Für eine frei belegbare Anschlussseite gibt es die konfigurierbare Variante ohne Kabel. Anders als bei Einfarbe genügt kein Dimmer: Farbe und Weißmischung steuert ein passender Controller aus der LED Steuerung, der zur Pinzahl passt. Den Strom liefert ein 24V LED Netzteil, das die Summe aller Kanäle trägt. In der Gaming-Beleuchtung läuft eine RGB-Szene über mehrere gekoppelte Streifen hinweg. In der Heimkinobeleuchtung wechselt das Band hinter der Leinwand stufenlos die Stimmung.

Klemmen und im Profil führen

Trennen Sie das Band ausschließlich an den markierten Punkten, damit keine der Kontaktbahnen beschädigt wird. Stecken Sie jedes Ende bis zum inneren Anschlag, damit alle drei oder vier Kontakte greifen, und schließen Sie das Gehäuse per Zange. Bei CCT-Bändern bestimmt das Mischverhältnis der beiden Weißkanäle die Farbtemperatur; die ganze Bandbreite zeigt die Kategorie CCT LED Streifen. Für mehrere Abgänge bieten sich Klemmen und Verbindungsclips an. Geschützt und gerade liegt das Band im LED Aluprofil. Im Wohnzimmer legt eine warmweiße bis kaltweiße Linie die Grundstimmung fest. Eine bebilderte Anleitung dazu bietet unser Ratgeber.

Bis 6 Ampere für Farbe und Weiß

Über jeden Kontakt fließen bis zu 6 A, was für mehrfarbige 10-mm-COB mit höherer Leistung pro Meter Reserve lässt. Rechnen Sie die Wattzahl je Kanal mal Länge und teilen Sie durch die Spannung, um den Strom abzuschätzen. Betrieben wird er an 5, 12 oder 24 V Gleichspannung. Für einfarbige Zweidraht-Bänder ist er überdimensioniert; dort reicht ein zweipoliger Verbinder. IP20 hält ihn auf trockene Innenräume fest. Die bunte Seite zeigt die Kategorie RGB LED Streifen. In der Gastronomiebeleuchtung taucht farbiges Licht den Tresen in wechselnde Töne. In der Wintergartenbeleuchtung stellt Tunable White das Licht von Tag auf Abend um. Wenn unklar ist, ob Ihr Band CCT oder RGB ist und 10 mm misst, beraten wir Sie über WhatsApp.
