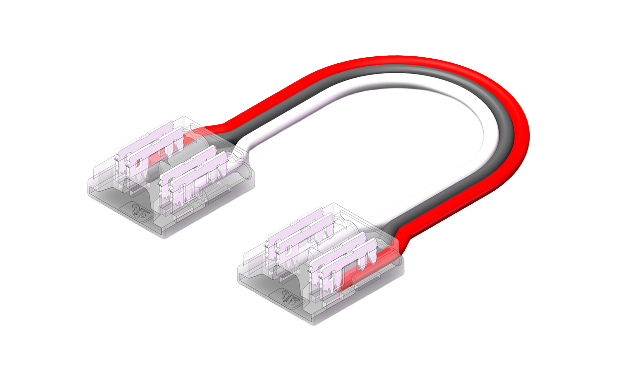

LED Strip-zu-Strip Verbinder – 3-polig, 10 mm, lötfrei mit 15 cm Verbindungskabel für CCT COB LED Streifen

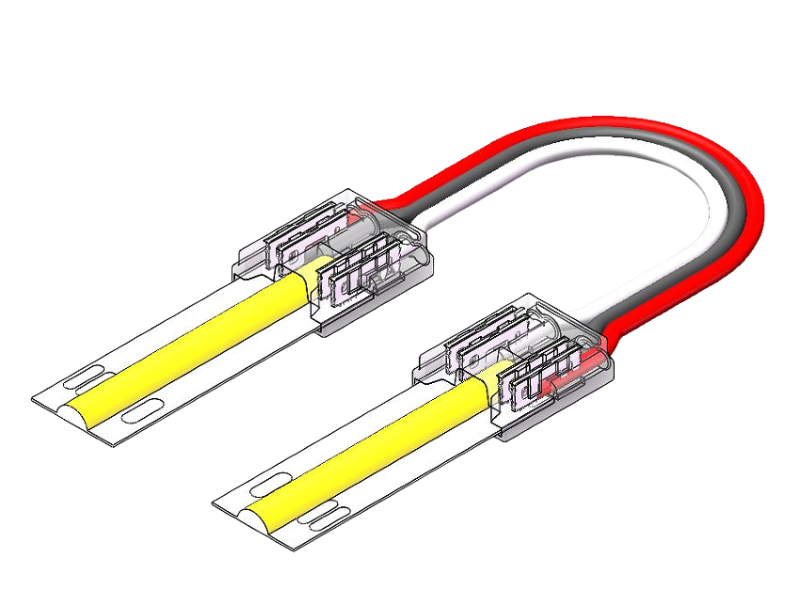

Ein CCT-Streifen wechselt stufenlos zwischen warmweiß und kaltweiß, und genau dafür hat dieser Verbinder drei Pole statt zwei. Er koppelt zwei 10 mm breite COB CCT Bänder lötfrei, dazwischen liegt ein 15 cm langes Kabel als flexible Brücke. So führen Sie die Lichtlinie um eine Ecke, über eine Lücke oder hinter eine Profilkante, ohne die Farbsteuerung zu verlieren. Drei Adern übernehmen die Aufgaben: Rot ist der gemeinsame Pluspol, Weiß steht für Kaltweiß, Gelb für Warmweiß. Schieben Sie die Streifenenden in die Klemmgehäuse und drücken Sie kurz mit einer Zange. Achten Sie dabei besonders auf die Reihenfolge der drei Kontakte. Das passende Band ist der COB CCT LED Streifen mit 640 LEDs/m. Mehr Tunable-White-Bänder zeigt die Übersicht COB CCT LED Streifen.

CCT koppeln mit drei Polen

Stoßen die Enden direkt aneinander, genügt der LED Strip-zu-Strip Schnellverbinder ohne Kabel, der auch das 4-polige RGB-Format abdeckt. Wer das Kabel selbst belegen möchte, greift zum frei konfigurierbaren Anschlussverbinder ohne Kabel. Soll die Linie an einer Stelle eingespeist werden, führt der Anschlussverbinder mit 15 cm Kabel ein Streifenende auf lose Litzen. Anders als ein einfarbiges Band braucht CCT eine Steuerung mit zwei Weißkanälen, etwa einen LED Funk-Empfänger. Den Strom liefert ein 24V LED Netzteil, das oberhalb des Gesamtverbrauchs liegt. Bei 16 W pro Meter summiert sich der Bedarf über die Länge spürbar.

Schnitt, Kühlung und Ecklösung

Trennen Sie das CCT-Band nur an den vorgesehenen Schnittstellen, damit beide Weißkanäle sauber erhalten bleiben. Für Abzweige auf mehrere Stränge sorgen LED Klemmen und Verbindungsclips. Ein LED Aluprofil nimmt das 10-mm-Band auf und leitet die Wärme der hellen 16-W-Linie zuverlässig ab. So bleibt die eingestellte Farbtemperatur über die Lebensdauer stabil. Für saubere Innen- und Außenecken bietet sich ein passendes Eckprofil an. Im Wohnzimmer mischen Sie damit abends ein warmes Licht und tagsüber einen kühleren Ton. Wie Verbindung, Steuerung und Profilmontage zusammenspielen, lesen Sie Schritt für Schritt im Ratgeber.

4 Ampere, drei Adern, Einsatzort

Über die drei 22-AWG-Adern sind bis zu 4 A möglich, der Wert liegt also etwas unter den zweipoligen Verbindern. Rechnen Sie bei 16 W pro Meter mit kürzeren Strängen je Brücke und speisen Sie längere Linien lieber mehrfach ein. Verbinden Sie die Adern strikt nach Farbe: Rot auf Rot, Weiß auf Weiß, Gelb auf Gelb, sonst vertauschen sich die Weißtöne. Zulässig sind 5, 12 und 24 V Gleichspannung, die Schutzart IP20 hält den Verbinder im trockenen Innenraum. Im Schlafzimmer dimmen Sie das Licht abends warm und wecken morgens mit kühlerem Weiß. In der Badbeleuchtung wechseln Sie zwischen hellem Schminklicht und ruhigem Abendton. Im Kinderzimmer begleitet warmes Licht das Einschlafen und helles das Spielen. In der Wintergartenbeleuchtung passen Sie die Lichtfarbe an das Tageslicht an. Nicht sicher, ob Ihr Streifen CCT, COB und 10 mm breit ist? Schicken Sie uns ein Foto über WhatsApp.
