Lötfreier 4-poliger LED Anschlussverbinder für 10 mm COB CCT & RGB LED Streifen – Klemmsystem für dein eigenes Kabel

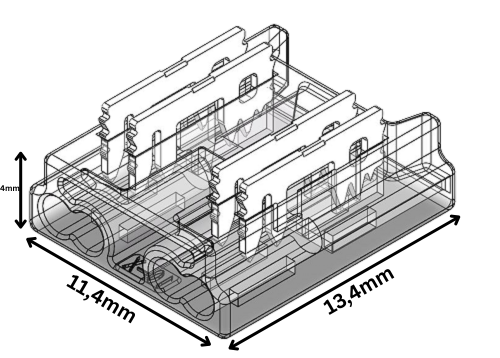

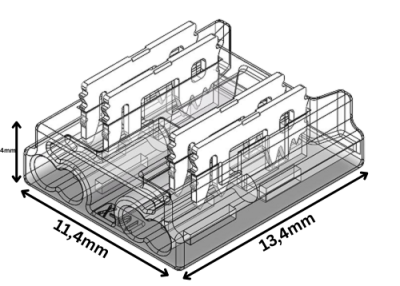

Der LED Anschlussverbinder für CCT und RGB ist ein lötfreier 4-poliger Steckverbinder für 10 mm breite COB-Streifen. Das Besondere: Er passt an CCT-Bänder mit drei Kontakten (Warmweiß, Kaltweiß, Plus) ebenso wie an RGB-Bänder mit vier Kontakten (Rot, Grün, Blau, Plus) – ein Verbinder für zwei Streifentypen. Du schiebst den Streifen in den Steckplatz und drückst die Metallkontakte mit der Zange durch die Leiterbahnen; das hält dauerhaft, ganz ohne Lötkolben. Auf der Gegenseite klemmst du dein eigenes 22-AWG-Kabel an; das passende Kabel wählst du nach Polzahl. Das transparente Gehäuse verschwindet in Möbeln, LED-Aluprofilen oder Vitrinen. Ein Kabel liegt nicht bei, ausgelegt ist der Verbinder für DC 5–24 V und maximal 4 Ampere.

Für welche Streifen passt der 4-polige Verbinder?

Der Verbinder ist für nicht-wasserdichte COB-Streifen mit 10 mm Leiterbahnbreite gemacht, die drei oder vier Kontakte haben. Auf der CCT-Seite passt zum Beispiel der COB CCT Streifen mit 640 LEDs/m für stufenlos einstellbares Weiß. Für Farbe nimmst du ein RGB-Band wie den COB RGB Streifen mit 840 LEDs/m. Ein RGBW- oder RGBCCT-Streifen mit fünf oder sechs Kontakten passt dagegen nicht – dafür gibt es eigene Verbinder. Zum Dimmen oder zum Farb- und Weißwechsel gehört ein passender Controller aus der LED Steuerung dazu. Mit Schutzart IP20 bleibt der Verbinder im trockenen Innenbereich, nicht im Bad oder außen.

Lötfrei anschließen – so geht's

Der Anschluss ist schnell gemacht: Streifen bis zum Anschlag einschieben, mit der Zange anpressen – die Kontakte stanzen sich durch die Leiterbahnen und sitzen fest. Den Ablauf zeigt unser Ratgeber LED Streifen verbinden ohne Löten. Welcher Kontakt auf welchen Kanal gehört, richtest du nach der Pad-Beschriftung deines Streifens; bei einem RGB-Band sind es vier Adern, bei CCT drei. Möchtest du nicht selbst konfektionieren, gibt es den Strip-zu-Kabel Schnellverbinder mit 15 cm Kabel. Zum direkten Verbinden zweier Streifen – ob CCT oder RGB – passt der Strip-zu-Strip Schnellverbinder. Beachte: Der Verbinder lässt sich nicht mehrfach öffnen, lege die Schnittstelle also vorher fest. Unsicher bei Polzahl oder Belegung? Wir helfen dir gern – telefonisch, per E-Mail oder über WhatsApp.

Videos

Downloads "LED Anschlussverbinder für CCT oder RGB LED Streifen– 4-polig, 10 mm, lötfrei & frei konfigurierbar (ohne Kabel)"

Download Produktdatenblatt 22394 DE

Abmessungen:	22394
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	COB CCT & RGB Streifen 10mm
LED-TYP:	CCT, RGB
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Ja, das ist der Kern dieses Verbinders. Er nimmt 10 mm breite COB-Streifen mit drei Kontakten (CCT: Warmweiß, Kaltweiß, Plus) ebenso auf wie solche mit vier Kontakten (RGB: Rot, Grün, Blau, Plus). Du brauchst also nicht für jede Lichtart einen anderen Anschlussverbinder. Wichtig ist nur, dass dein Streifen 10 mm breit ist und drei oder vier Pads hat.

CCT steht für Tunable White, also einstellbare Farbtemperatur von Warmweiß bis Kaltweiß. Ein CCT-Streifen hat dafür drei Kontakte: zwei Weißkanäle und den gemeinsamen Pluspol. Über einen passenden Controller mischst du den Weißton stufenlos. Welche Lichtfarbe sich für welchen Raum eignet, erklärt unser Ratgeber die richtige LED-Lichtfarbe wählen. RGB dagegen liefert Farben über die drei Kanäle Rot, Grün und Blau.

Ein Kabel liegt nicht bei – du klemmst dein eigenes 22-AWG-Kabel an und bestimmst Länge und Farbe selbst. Die Zahl der Adern richtet sich nach dem Streifen: drei Adern für CCT, vier für RGB. Achte auf festen Sitz im Klemmbereich, damit jeder Kanal sauberen Kontakt hat. Wer lieber sofort loslegt, nimmt eine Ausführung mit bereits angeschlossenem Kabel.

Der Verbinder ist auf maximal 4 Ampere ausgelegt, bei 24 Volt sind das rund 96 Watt. Für übliche Streifenlängen reicht das gut aus. Bei langen oder sehr hellen Linien verteilst du die Last besser und planst eine zusätzliche Einspeisung ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. Die Betriebsspannung darf zwischen 5 und 24 Volt liegen.

Für die direkte Verbindung zweier Streifen brauchst du keinen Anschlussverbinder, sondern einen Strip-zu-Strip-Verbinder. Soll etwas Abstand dazwischen liegen, etwa um eine Ecke zu überbrücken, eignet sich ein Strip-zu-Strip Verbinder mit 15 cm Kabel. Achte auf gleiche Breite und gleiche Polzahl, damit alle Kanäle sauber durchlaufen. So bleibt die Lichtlinie ohne Unterbrechung.

Nein, dieser Verbinder ist für 10 mm breite CCT- und RGB-COB-Streifen mit drei oder vier Kontakten gedacht. Für RGBW (fünf Pole), RGBCCT (sechs Pole) oder andere Breiten brauchst du die passende Bauform. Die findest du in der Kategorie LED Anschlussverbinder für Streifen. Prüfe vor dem Kauf Breite, Bauart und Polzahl deines Streifens.

Arbeite immer stromlos und schiebe den Streifen gerade bis zum Anschlag in den Steckplatz, bevor du die Zange ansetzt. Prüfe danach, ob alle Kontakte greifen und ob sich die Farben beziehungsweise Weißtöne sauber schalten lassen. Da sich der Verbinder nicht wieder öffnen lässt, legst du Position und Schnitt am besten vorher fest. Ein gutes Klebeband oder Profil hält den Streifen zusätzlich sicher.
