SR-2422K8 DALI CCT Wandschalter 2-fach Taster, DT8 Color Control, busversorgt

Der SR-2422K8 ist ein DALI CCT Wandschalter im 55er Tastermodul-Format zur direkten Steuerung von Tunable White Leuchten und LED Streifen über das DALI DT8 Protokoll. Der bus-versorgte Wandtaster bezieht seinen Betriebsstrom mit nur 4 Milliampere komplett aus dem DALI Bus und benötigt keine zusätzliche Spannungsversorgung. Mit den kompakten Abmessungen von 71,2 × 71,2 × 13,6 Millimetern und einer Bautiefe von nur 13,6 Millimetern passt das Tastermodul hinter eine Standard-Unterputzdose nach DIN 49073 und lässt sich in Rahmensysteme von BERKER, GIRA, JUNG und MERTEN integrieren. Die Konfiguration erfolgt komplett über zwei Drehschalter auf der Rückseite. Weitere DALI Bedienteile findest du in der Kategorie DALI Schalter und Dimmer.

Stand-alone DALI Wandtaster ohne PC oder zentrale Programmierung

Klassische DALI Master-Systeme erfordern zur Inbetriebnahme einen Computer mit DALI Software und eine Adress-Zuweisung über das DALI Master Interface. Der SR-2422K8 funktioniert dagegen als Stand-alone Bedienteil: die Gruppen- und Szenen-Zuordnung wird direkt über zwei Drehschalter auf der Rückseite eingestellt, ohne dass eine externe Programmier-Software gestartet werden muss.

Das macht den Wandtaster besonders attraktiv für kleinere DALI Installationen, in denen kein zentrales Lichtmanagement geplant ist, sowie für Retrofit-Projekte in Bestandsgebäuden, in denen der Aufwand einer kompletten DALI Master-Installation nicht gerechtfertigt wäre. Trotzdem nutzt der Taster die volle DT8 Funktionalität nach IEC 62386-209 und kommuniziert mit jedem DT8-fähigen DALI Aktor am Bus.

DT8 Color Control für Tunable White über vier Hauptfunktionen

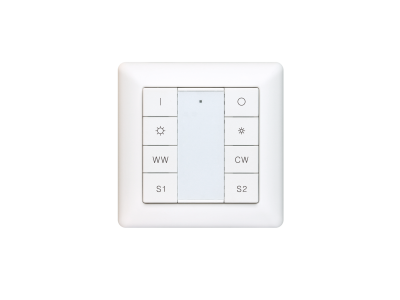

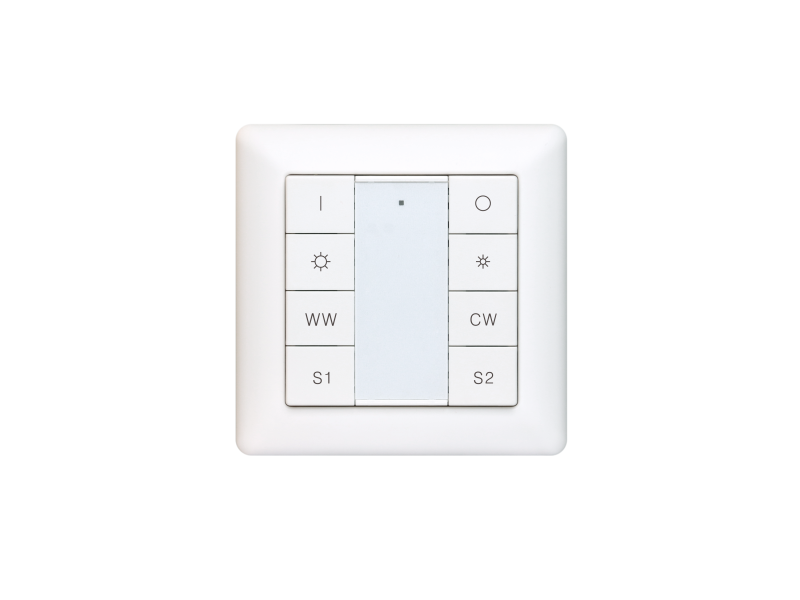

Der SR-2422K8 sendet DALI DT8 Color Commands direkt an die angeschlossenen Aktoren und steuert damit Helligkeit, Farbtemperatur und Szenen einer ausgewählten Gruppe. Die vier Hauptfunktionen sind als physische Tasten ausgeführt: die I-Taste schaltet die Gruppe ein, die O-Taste schaltet aus. Über die WW-Taste lässt sich die Farbtemperatur in Richtung warmweiß verschieben, die CW-Taste verschiebt sie zu kaltweiß. Ein kurzer Tastendruck springt direkt auf den wärmsten oder kältesten Wert, ein langer Tastendruck steuert die Farbtemperatur stufenlos.

Helligkeit und Farbtemperatur werden dabei unabhängig voneinander geregelt. Damit lassen sich an einer DALI CCT Anlage Lichtszenen wie 3000K Warmweiß für den Feierabend, 4000K Neutralweiß für Arbeitssituationen oder 6500K Tageslichtweiß für Konzentrationsphasen einfach abrufen. Die Werte werden durch DT8-fähige Aktoren wie den SR-2309S-CCT oder den SR-2309PRO-5C umgesetzt.

16 Gruppen über Drehschalter auf der Rückseite einstellbar

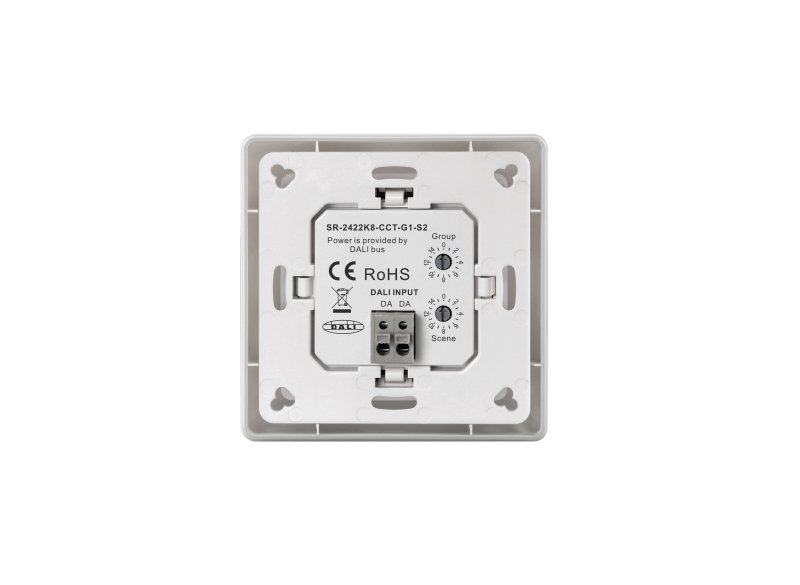

Der erste Drehschalter auf der Geräterückseite legt fest, welche der bis zu 16 DALI Gruppen mit den Tasten gesteuert wird. Die Positionen 1 bis 15 entsprechen den DALI Gruppen 0 bis 14, die Position 0 aktiviert den Broadcast-Modus und steuert alle Geräte am Bus gleichzeitig. Damit lässt sich der Taster für unterschiedliche Räume, Zonen oder Lichtgruppen flexibel konfigurieren.

Praktisch heißt das: in einer DALI Anlage mit getrennten Gruppen für Wohnzimmer-Voutenbeleuchtung, Esstisch-Pendelleuchte und Küchen-Arbeitsleuchten lassen sich pro Raum eigene SR-2422K8 Wandtaster montieren, die jeweils nur ihre zugewiesene Gruppe ansteuern. Größere Anlagen mit vielen Gruppen profitieren von der direkten Adressierung ohne zentrales Master-System.

16 Szenen-Speicher mit S1 und S2 Tasten

Der zweite Drehschalter wählt die Szenen-Zuordnung der beiden Szenen-Tasten S1 und S2. Bei Position X steuert S1 die DALI Szene X, S2 steuert die Szene X+1 - so lassen sich zwei aufeinanderfolgende Szenen aus dem Pool der 16 verfügbaren DALI Szenen direkt per Tastendruck aufrufen.

Eigene Szenen werden direkt am Taster gespeichert: gewünschte Farbtemperatur und Helligkeit über die WW- und CW-Tasten einstellen, anschließend S1 oder S2 lang drücken, bis die LED Leuchten kurz blinken - die Szene ist gespeichert. Beim nächsten Tastendruck wird sie sofort abgerufen. Die gespeicherten Szenen überschreiben dabei die vordefinierten Standardwerte und bleiben auch nach Stromausfall im Aktor erhalten.

55er Rahmen-Kompatibilität mit BERKER, GIRA, JUNG und MERTEN

Das Tastermodul des SR-2422K8 entspricht dem 55er Standard für Schalter-Einsätze und passt ohne Adapter in die Rahmen-Systeme aller großen deutschen Hersteller. Konkret sind kompatibel: BERKER S1, B1, B3 und B7 Glas, GIRA Standard 55, E2, Event und Esprit, JUNG A500 und A plus, MERTEN M-smart, M-Arc und M-Plan.

Damit lässt sich der DALI Wandschalter farblich und stilistisch identisch zu vorhandenen Lichtschaltern, Steckdosen oder anderen Wandbedienteilen einbauen - eine Voraussetzung für hochwertige Wohn- und Gewerbe-Installationen, in denen das Bedienkonzept architektonisch sauber integriert werden soll. Der zur DALI CCT-Steuerung passende SR-2422K8 RGBW Wandschalter mit identischer Bauform steht für RGB- und RGBW-Anwendungen zur Verfügung.

Bus-versorgt mit nur 4 Milliampere Stromaufnahme

Der SR-2422K8 bezieht seinen Betriebsstrom direkt vom DALI Bus und benötigt keine separate Versorgungsleitung an der Wand. Mit einer Stromaufnahme von nur 4 Milliampere lädt der Wandtaster die Bus-Stromversorgung kaum, sodass auch mehrere Taster in einer Anlage problemlos parallel betrieben werden können. Eine typische DALI Bus-Stromversorgung wie der SR-2400PS mit 100 Milliampere Ausgangsstrom versorgt damit problemlos eine vollständige DALI Linie mit Tastern, Sensoren und Aktoren.

Bei größeren Anlagen mit mehreren Räumen oder langen Kabelstrecken kann ein DALI Repeater mit Bus-Stromversorgung die Reichweite verdoppeln. Für komplexere Anwendungen mit Multi-Master Betrieb und mehr als zwei Tastenpaaren stehen zusätzlich erweiterte Tastermodule wie der SR-2422K8-DA2-WSK 8-fach Tastermodul mit LED Status-Rückmeldung zur Verfügung.

Anwendungsbereiche: Wohnen, Hotel, Büro und Retrofit-Projekte

Der SR-2422K8 eignet sich überall dort, wo CCT Lichtszenen direkt vor Ort manuell aufgerufen werden sollen, ohne dass ein zentrales Lichtmanagement-System eingerichtet werden muss. In der Wohnzimmerbeleuchtung lässt sich der Taster für die Tagesverlauf-Steuerung einer Voutenbeleuchtung einsetzen, in der Schlafzimmerbeleuchtung für gemütliche Aufwach-Szenarien und Nachtlicht-Stimmungen, in Bürobeleuchtungen für Human Centric Lighting Profile.

In Ladenbeleuchtungen und Gastronomiebeleuchtungen kann das Personal über die Szenen-Tasten Tag-Abend-Übergänge oder spezielle Verkaufs- und Service-Szenen direkt vor Ort aufrufen. Auch Hotel-Zimmer mit DALI CCT Tunable White werden durch den Taster komfortabel bedienbar, ohne dass Gäste eine App oder ein kompliziertes Touch-Panel verwenden müssen.

In Kombination mit weiteren DALI Komponenten aus unserer DALI Steuerung Kategorie - etwa DALI Sensoren für die automatische Präsenz- und Tageslicht-Erfassung oder DT8-fähigen Controllern aus dem Bereich DALI Controller 12-48V DC - entsteht eine vollständige, hochwertige Lichtsteuerungs-Anlage aus einer Hand.

Bei Fragen zur Wahl zwischen CCT- und RGBW-Variante, zur Konfiguration der Gruppen und Szenen, zur Kompatibilität mit Rahmensystemen oder zur Integration in bestehende DALI Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette DALI Sets aus Wandtaster, Aktoren, Bus-Stromversorgung und passenden LED Streifen aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
