LED Anschlussverbinder – 2-polig, 12 mm, lötfrei & frei konfigurierbar für einfarbige COB & SMD LED Streifen (ohne Kabel)

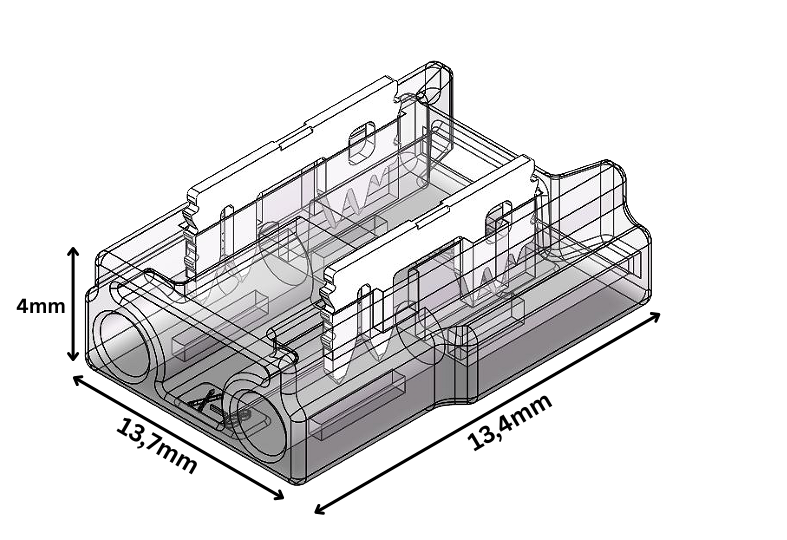

Dieser lötfreie Anschlussverbinder verbindet einen 12-mm-Streifen mit einem Kabel Ihrer Wahl. Da er sowohl auf einfarbige COB- als auch auf SMD-Streifen mit 12 mm Leiterbahn passt, deckt er ein breites Spektrum gängiger Streifen ab. Geliefert wird er bewusst ohne Kabel: So legen Sie Länge und Querschnitt der Leitung selbst fest, statt an eine vorgegebene Konfektionierung gebunden zu sein. Der Streifen kommt auf der einen Seite in den Steckplatz, das Kabel auf der anderen; in beiden Fällen drücken sich Metallkontakte durch die Leiterbahn. Zugelassen sind 2-polige Streifen bei DC 5–24 V und einem Strom bis 4 A. Die passenden 12-mm-Streifen finden Sie bei den einfarbigen 24V LED-Streifen. Das Kabel dazu führen wir etwa als Flachbandkabel für einfarbige LEDs.

Eigene Kabellösung für COB- und SMD-Streifen

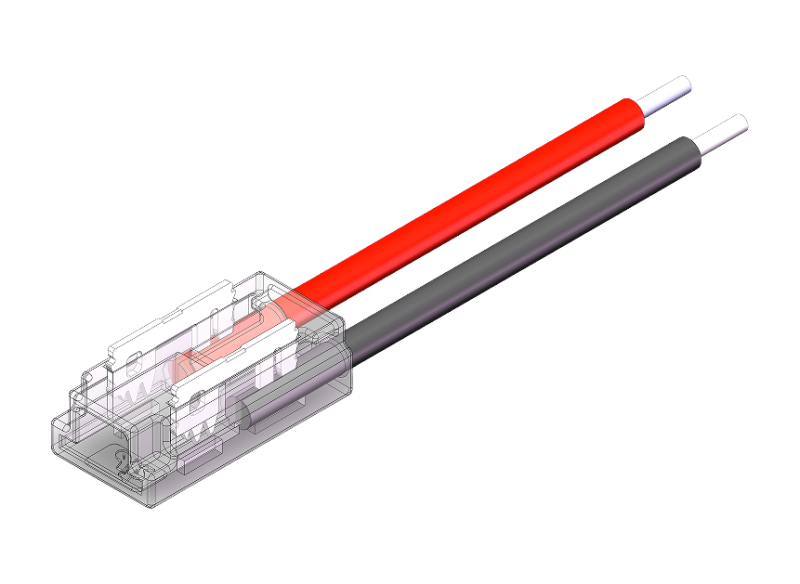

Der Verbinder richtet sich an alle, die ihre Leitungsführung selbst bestimmen wollen. Weil kein Kabel beiliegt, kombinieren Sie ihn mit der Leitung, die zu Ihrem Aufbau passt – in der benötigten Länge und Aderfarbe. Auf der Kabelseite nehmen die Kontakte 22-AWG-Adern auf, auf der Streifenseite die 12-mm-Leiterbahn. Weitere Bauformen für den Anschluss an ein Kabel listen wir unter Anschlussverbinder für Streifen. Wer eine Ausführung mit bereits fertig angeschlossenem Kabel sucht, findet sie bei den Schnellverbindern für Streifen. An Sammel- oder Verteilpunkten lassen sich zusätzlich Klemmen und Verbindungsclips einsetzen. In der Praxis sitzt der Kabelübergang meist verdeckt – etwa hinter Möbeln bei der Schrankbeleuchtung. Auch in durchgehenden Linien der indirekten Beleuchtung verschwindet das Kabel sauber im Hintergrund. Und bei großflächigen Anwendungen wie der Deckenbeleuchtung unterstützt eine saubere Einspeisung ein gleichmäßiges Bild.

In wenigen Schritten angeschlossen

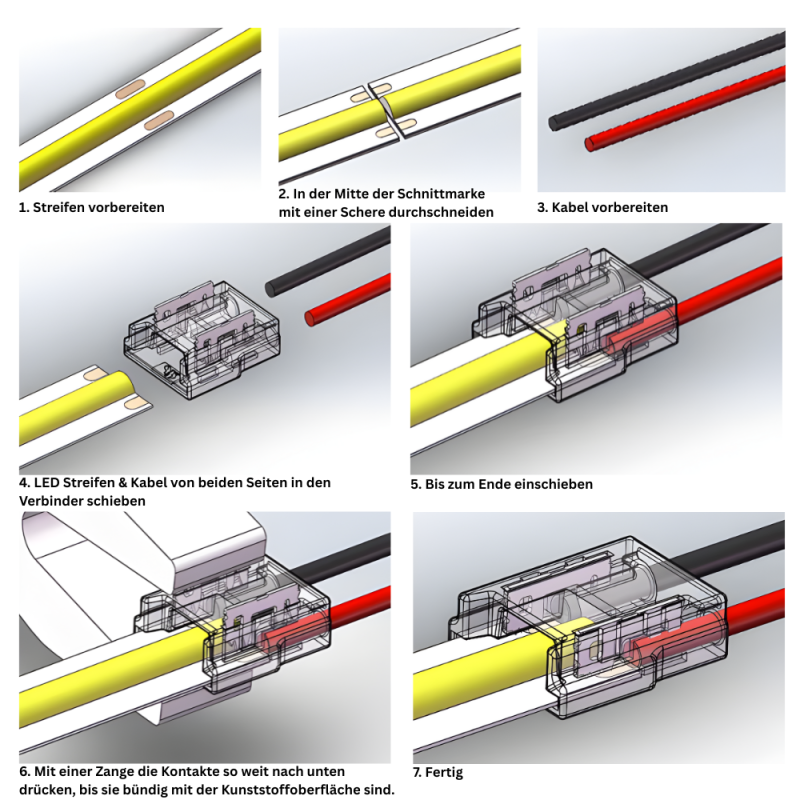

Für die Montage genügt eine Zange. Trennen Sie den Streifen gerade an einer Schnittmarke und schieben Sie ihn bis zum Anschlag in den Steckplatz; danach verpressen Sie den Verbinder mit leichtem Druck, bis die Kontakte greifen. Das Kabel führen Sie auf der Gegenseite ein und fixieren es ebenso. Prüfen Sie die Polung, damit Plus und Minus über die gesamte Strecke zusammenpassen. Ein einmal verpresster Verbinder lässt sich nicht zerstörungsfrei öffnen, weshalb sich ein kurzer Kontrollblick vor dem Andrücken lohnt. Damit Streifen und Übergang geschützt liegen, eignet sich die Montage in einem LED Aluprofil. Für flache Aufbauten bietet sich etwa ein Aufbauprofil an. Passendes Zubehör für den Zuschnitt finden Sie unter LED Werkzeug. Eine Anleitung mit den einzelnen Schritten liegt in unserem Ratgeber bereit. Gerade an Stufenkanten zahlt sich ein sauber geführtes Kabel aus, etwa bei der Treppenbeleuchtung.

Strom, Spannung und Einsatzgrenzen

Vor dem Einbau lohnt der Blick auf die Grenzwerte. Der Verbinder ist für maximal 4 A ausgelegt – gerade bei den teils sehr hellen 12-mm-Streifen sollten Sie die Leistung des angeschlossenen Abschnitts darauf abstimmen. Die Spannung darf zwischen DC 5 und 24 V liegen, womit 12-V- wie 24-V-Streifen versorgt werden. Vorgesehen ist der Verbinder nur für einfarbige, 2-polige Streifen; mehrkanalige Typen passen nicht. Schutzart IP20 begrenzt den Einsatz auf trockene Innenräume. Für die Stromversorgung wählen Sie ein 24V LED Netzteil, dessen Leistung etwas über dem berechneten Bedarf liegt. Soll sich das Licht dimmen oder schalten lassen, ergänzen Sie eine passende LED Steuerung. In Arbeitsumgebungen wie der Bürobeleuchtung unterstützt eine saubere Einspeisung ein ruhiges, flackerfreies Licht. Bei Fragen zur Auslegung sind wir direkt per WhatsApp erreichbar.
