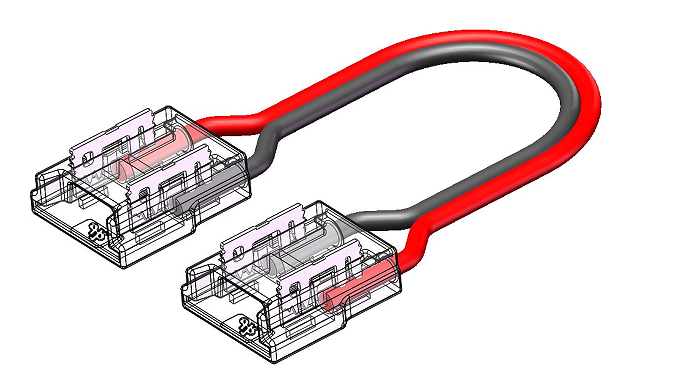

LED Strip-zu-Strip Verbinder – 2-polig, 12 mm, lötfrei mit 15 cm Verbindungskabel für einfarbige COB LED Streifen

Art-Nr: 22813

EAN: 4262543212074

Strip-zu-Strip Verbinder mit 15 cm Kabel für 12 mm einfarbige COB Streifen, lötfrei. ✓ für Ecken ✓ COB und SMD ✓ bis 6 A ✓ jetzt entdecken

2,49 €

Inhalt: 1 Stück

Lieferzeit 1-2 Werktage

Flachbandkabel für einfarbige LEDs – 2-polig, 20 AWG, Rot/Schwarz, Meterware

1,29 €

LED Anschlussverbinder – 2-polig, 12 mm, lötfrei & frei konfigurierbar für einfarbige COB & SMD LED Streifen (ohne Kabel)

1,99 €

LED Anschlussverbinder – 2-polig, 12 mm, mit 15 cm Kabel, lötfrei für einfarbige COB & SMD LED Streifen

2,49 €

LED Strip-zu-Strip Schnellverbinder – 2-polig, 12 mm, lötfrei für einfarbige LED Streifen

1,99 €

WAGO 221-412 COMPACT Verbindungsklemme – 2-polig, transparent, 0,02–4 mm², 450 V / 32 A

ab 0,60 €

WAGO 221-413 COMPACT Verbindungsklemme – 3-polig, transparent, 0,02–4 mm², 450 V / 32 A

ab 0,70 €

3M doppelseitiges Klebeband 55m – 12 mm, 300LSE , hitzebeständig & stark haftend für LED-Streifen & glatte Oberflächen

13,90 €

SMD LED-Streifen 12 mm – 5m Ultraeffizient 128 LEDs/m, 24 V, 22 W/m, 3620lm/m, CRI>93

ab 69,90 €

SMD LED-Streifen 12 mm – 5m Ultraeffizient 128 LEDs/m, 24 V, 9 W/m, 1500 lm/m, CRI>93

ab 59,90 €

Einfarbige 12 mm COB LED Streifen über Ecken verbinden – Strip-zu-Strip Verbinder mit flexiblem 15-cm-Kabel

Mit diesem 2-poligen Verbinder lassen sich zwei einfarbige 12-mm-Streifen über ein 15 cm langes Kabel koppeln. Das Kabel macht den Unterschied zum festen Clip: Es schafft Abstand und führt das Licht um Ecken, über Kanten oder durch eine Lücke. Bei einfarbigen Bändern laufen nur zwei Leitungen, Plus und Minus, gekennzeichnet mit Rot für Plus und Schwarz für Minus. Geschoben werden die Enden in zwei kleine Klemmgehäuse, die ein Zangendruck fest verschließt. Die Metallzinken durchdringen die Leiterbahn und stellen den Kontakt her. Geeignet ist der Verbinder für COB- wie für SMD-Streifen mit 12 mm Breite. Einen hellen einfarbigen Streifen zeigt der SMD LED Streifen 12 mm mit 22 W/m. Reine COB-Bänder finden Sie unter COB LED Streifen einfarbig.

Wann das Kabel sinnvoll ist

Liegen zwei Streifen exakt in einer Linie, reicht der starre LED Strip-zu-Strip Schnellverbinder ohne Kabel. Sobald ein Versatz oder eine Ecke dazwischen liegt, spielt die Kabelvariante ihre Stärke aus. Die Adern selbst belegen können Sie mit dem konfigurierbaren Verbinder ohne Kabel. Die Helligkeit einfarbiger Streifen regelt ein LED Drehdimmer, eine Farbsteuerung ist nicht nötig. Versorgt wird die Strecke aus einem 24V LED Netzteil mit etwas Luft nach oben. Im Flur verbindet das Kabel Bänder über Türrahmen und Vorsprünge hinweg. In der Schrankbeleuchtung führt es das Licht um Fächer und Kanten.

Schneiden, verlängern, einbetten

Trennen Sie die 12-mm-Streifen nur an den vorgesehenen Marken, sonst fehlt eine Kontaktfläche. Reicht das 15 cm lange Kabel nicht, gibt es zweiadrige rot-schwarze Leitung als Flachbandkabel für einfarbige Streifen nach Meter. Verzweigungen zu weiteren Strängen lösen Sie mit Klemmen und Verbindungsclips. Schutz und Kühlung übernimmt ein LED Aluprofil. Über eine echte Ecke hilft ein passendes Eckprofil, das den Streifen sauber umlenkt. Eine Schritt-für-Schritt-Anleitung mit Fotos steht in unserem Ratgeber.

Belastbarkeit, Spannung, Polung

Die Kontakte und das 22-AWG-Kabel sind bis 6 A belastbar, was für einfarbige 12-mm-Bänder reicht. Aus Watt je Meter, der Streifenlänge und der Spannung ergibt sich der Bedarf. Zur Auswahl stehen 5, 12 und 24 V Gleichspannung. Achten Sie an beiden Enden auf gleiche Farben, Rot zu Rot und Schwarz zu Schwarz. Mit IP20 ist allein der trockene Innenbereich abgedeckt. In der Küchenbeleuchtung überbrückt das Kabel Streifen zwischen Hänge- und Unterschränken. Für indirekte Beleuchtung führt es eine Linie ohne Knick um die Raumkante. Im Heimkino verbindet es warmweiße Bänder hinter Sockeln und Stufen. Unsicher bei Breite, Bauform oder Polung Ihres Streifens? Schicken Sie uns die Daten kurz über WhatsApp.

Downloads "LED Strip-zu-Strip Verbinder – 2-polig, 12 mm, lötfrei mit 15 cm Verbindungskabel für einfarbige COB LED Streifen"

Download Produktdatenblatt 22813 DE

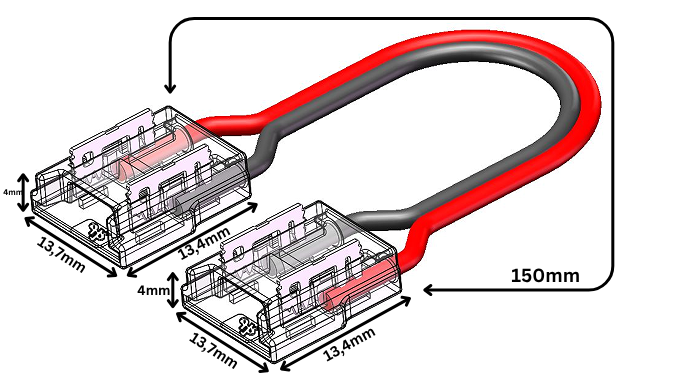

Abmessungen:	22813
Adapter-TYP:	Eckverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	einfarbigen Streifen 12mm
LED-TYP:	einfarbig
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Der starre Strip-zu-Strip Clip verbindet nur Enden, die direkt und bündig aneinanderstoßen. Das 15 cm lange Kabel schafft dagegen Distanz und folgt Ecken, Stufen oder Profilkanten. So lassen sich zwei Streifen auch dann koppeln, wenn dazwischen eine Lücke bleibt. Sie sparen sich das Zuschneiden und Abisolieren einer eigenen Leitung von Hand.

Der Strip-zu-Strip Verbinder koppelt nur zwei Streifen, er bringt selbst keinen Strom heran. Die Einspeisung vom Netzteil übernimmt ein Anschlusskabel, etwa der 2-polige Anschlussverbinder mit 15 cm Kabel. Er wird am Anfang des ersten Streifens aufgesetzt und liefert Plus und Minus. Danach trägt der Brückenverbinder das Signal zum nächsten Abschnitt weiter.

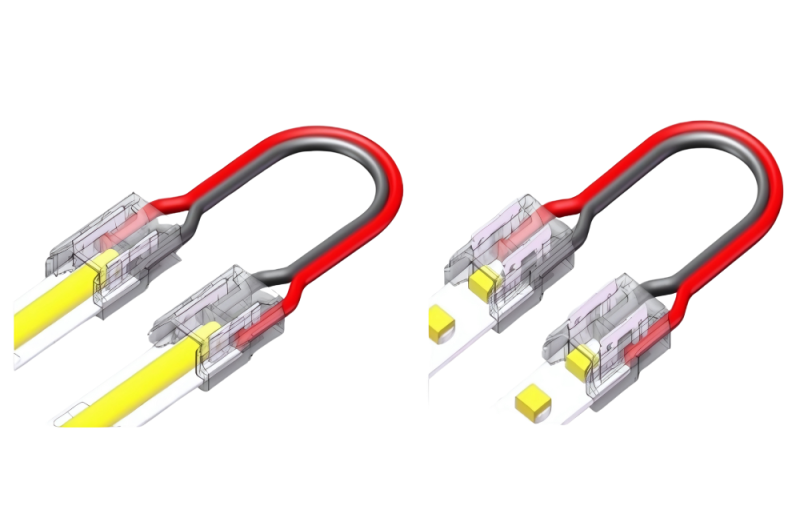

Ja, er passt auf einfarbige 12-mm-Streifen sowohl in COB- als auch in SMD-Technik. Entscheidend sind die Breite von 12 mm und der zweipolige Aufbau mit Plus und Minus. Da nur zwei Bahnen vorhanden sind, ist die Belegung bei beiden Bauformen gleich. Eine Auswahl einfarbiger SMD-Streifen finden Sie unter einfarbige LED Streifen.

Zwei Faktoren zählen, die 6 A je Verbindung und der Spannungsabfall über die Streifen. Das kurze Brückenkabel trägt kaum dazu bei, die Streifenlänge zählt deutlich mehr. Wird das Licht zum Ende hin schwächer, hilft eine zweite Einspeisung an anderer Stelle. Was hinter dem Spannungsabfall steckt, lesen Sie in unserem Glossar.

Ja, mit 5 bis 24 V Eingangsbereich ist 12 V abgedeckt. Für die Klemmverbindung sind nur Breite und Polzahl wichtig, nicht die Spannung selbst. Beachten Sie, dass bei 12 V mehr Strom für dieselbe Leistung fließt, wodurch die 6 A schneller anliegen. Einfarbige 12-Volt-Streifen finden Sie in der Kategorie 12V LED Streifen.

Nein, die beiden Clips sind für eine einzige, dauerhafte Verbindung ausgelegt. Beim Schließen graben sich die scharfen Kontakte in die Leiterbahn und sitzen anschließend dauerhaft fest. Ein zerstörungsfreies Lösen ist daher nicht vorgesehen, das Gehäuse bliebe sonst beschädigt. Müssen Sie eine Stelle später öffnen, greifen Sie besser zu lösbaren WAGO-Klemmen.

Nein, einfarbige Streifen kennen nur Plus und Minus, eine Datenleitung gibt es nicht. Zum Steuern reicht ein Dimmer, der die Helligkeit über die ganze Strecke gleich regelt. Einen RGB- oder Tunable-White-Controller benötigen Sie nur bei mehrfarbigen Streifen. Schalten lässt sich die Linie auch einfach über das Netzteil oder einen Zwischenschalter.
