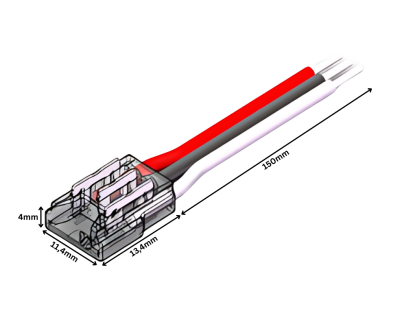

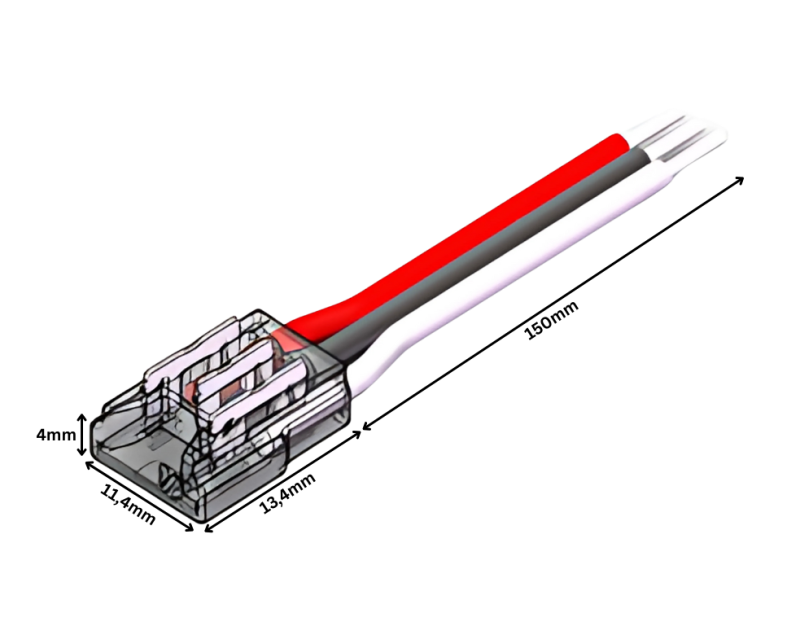

LED Anschlussverbinder – 3-polig, 10 mm, mit 15 cm Kabel, lötfrei für CCT SMD LED Streifen

Dieser Anschlussverbinder ist für CCT-Streifen gemacht – also für Bänder, deren Lichtfarbe sich zwischen Warm- und Kaltweiß einstellen lässt. Solche Streifen besitzen drei Kontaktbahnen statt zwei, weshalb der Verbinder dreipolig ausgeführt ist. Geliefert wird er mit fest angeschlossenem 15-cm-Kabel, sodass sich der Streifen ohne eigenes Konfektionieren mit der Anlage verbinden lässt. Die drei Adern sind farblich zugeordnet: Rot führt den gemeinsamen Pluspol, Weiß den Kaltweiß-Kanal und Gelb den Warmweiß-Kanal. Zum Mischen der Farbtemperatur ist eine passende LED Steuerung nötig, die beide Weißkanäle getrennt ansteuert. Die Stromversorgung übernimmt ein 24V LED Netzteil, das auf die Streifenleistung ausgelegt ist.

Drei Adern für Warm- und Kaltweiß

Der dreipolige Aufbau ist der zentrale Unterschied zu Verbindern für einfarbige Streifen. Über die zwei Weißkanäle lässt sich das Licht stufenlos von gemütlichem Warmweiß bis zu konzentriertem Kaltweiß regeln, während der gemeinsame Pluspol beide Kanäle speist. Reicht das 15-cm-Kabel nicht bis zur Steuerung, lässt es sich mit dreipoligem Anschlusskabel verlängern – zweipolige Leitungen sind hier nicht geeignet. Wer die Kabellänge selbst festlegen möchte, findet bei den Schnellverbindern für Streifen die konfigurierbare Ausführung ohne Kabel. Weiteres Verbindungszubehör steht bei den Anschlussverbindern für Streifen bereit. Im Wohnzimmer lässt sich so tagsüber kühleres und abends wärmeres Licht einstellen. Im Schlafzimmer sorgt warmes Weiß für eine ruhige Atmosphäre. Und am Esstisch in der Esszimmerbeleuchtung passt sich das Licht der Tageszeit an.

Anschließen ohne Löten

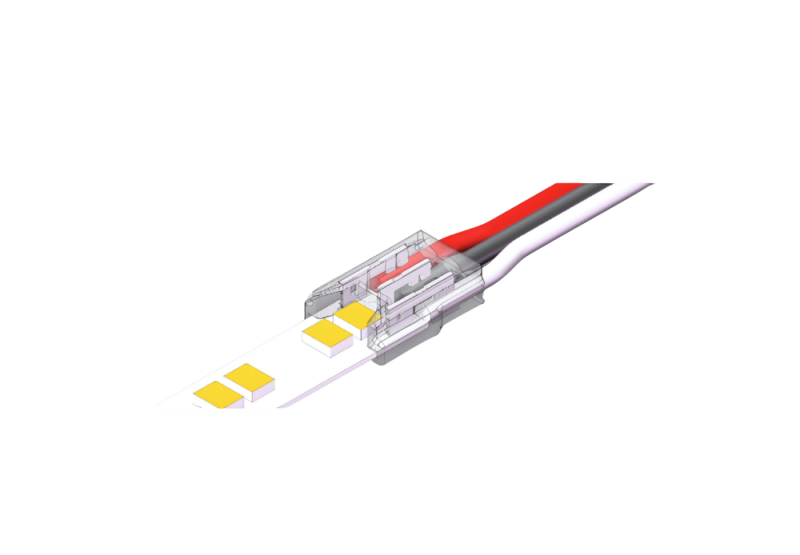

Der Anschluss kommt ohne Lötkolben aus. Sie schneiden den CCT-Streifen an einer Trennmarke gerade ab und schieben ihn bis zum Anschlag in den Verbinder. Achten Sie darauf, dass alle drei Kontaktbahnen sauber unter den Metallkontakten liegen, bevor Sie das Gehäuse mit einer Zange schließen. Für die Verteilung mehrerer Stränge eignen sich dreipolige Klemmen und Verbindungsclips. Damit der Streifen geschützt und gerade sitzt, empfiehlt sich die Montage in einem LED Aluprofil. Wie das Kürzen und Kontaktieren genau abläuft, zeigt der Ratgeber. Das passende Werkzeug zum sauberen Schneiden gehört ebenfalls dazu. Eine typische Anwendung sind abstimmbare Lichtleisten in der Küchenbeleuchtung.

Strom, Spannung und Einsatzgrenzen

Der Verbinder lässt bis zu 4 A zu, gemessen über alle Kanäle zusammen. Rechnen Sie die Leistung Ihres CCT-Streifens durch und beachten Sie, dass sich der Strom auf Warm- und Kaltweiß aufteilt. Die zulässige Spannung reicht von DC 5 bis 24 V, womit sich 12-V- und 24-V-CCT-Streifen anschließen lassen. Vorgesehen ist der Verbinder ausschließlich für dreipolige CCT-Streifen; einfarbige oder mehrkanalige RGB-Typen passen nicht, und die Schutzart IP20 begrenzt den Einsatz auf trockene Innenräume. Wer fertige Lichtpunkte statt Streifen sucht, findet diese bei den CCT-Einbaustrahlern. In der Bürobeleuchtung unterstützt einstellbares Weiß konzentriertes Arbeiten. Für durchgehende Linien der indirekten Beleuchtung lässt sich die Lichtstimmung flexibel anpassen. Bei Fragen zur CCT-Verkabelung erreichen Sie uns über WhatsApp.
