LED Streifen Verbinder 10mm CCT SMD 3-polig

3-poliger Strip-zu-Strip Verbinder für 10 mm CCT SMD LED Streifen – Tunable-White-Bänder lötfrei koppeln

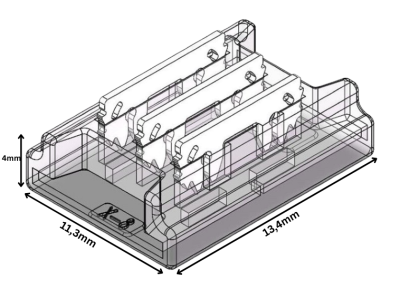

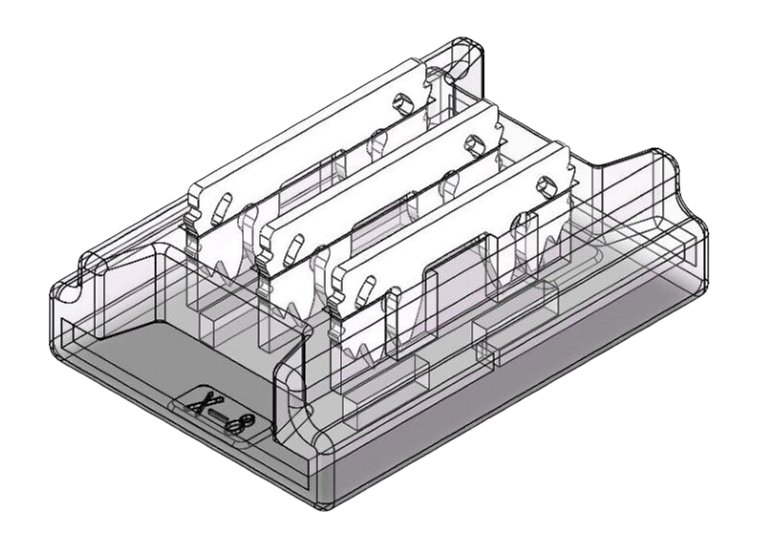

Dieser dreipolige Schnellverbinder koppelt zwei 10-mm-SMD-Streifen in CCT, also mit einstellbarer Farbtemperatur, ganz ohne Lötkolben. Bei diesen Bändern sitzen warmweiße und kaltweiße SMD-LEDs abwechselnd auf der Platine; drei Kontakte führen den gemeinsamen Pluspol sowie je eine Leitung für Warm- und Kaltweiß. Die beiden Streifenenden werden eingeschoben, ein Druck mit der Zange presst die Metallkontakte auf alle drei Pads. Entscheidend ist, dass die Bahnen sauber gegenüberliegen, sonst gerät die Weißmischung durcheinander. Gedacht ist er für gekürzte SMD-CCT-Streifen, die weiterlaufen sollen, oder zwei Stücke, die eine Linie ergeben. Er passt zum CCT Streifen mit 192 LEDs/m. Heller wird es mit dem CCT Streifen mit 240 LEDs/m in höchster Farbwiedergabe.

Tunable White sauber verlängern

Bleibt zwischen zwei Streifen eine Lücke, springt die Version mit 15-cm-Verbindungskabel ein und führt alle drei Adern weiter. Wer die Anschlussseite selbst bestücken will, greift zur frei konfigurierbaren Ausführung ohne Kabel. Die Farbtemperatur regelt kein Dimmer, sondern ein CCT-fähiger Controller aus der LED Steuerung, der Warm- und Kaltweiß getrennt ansteuert. Den Strom für beide Kanäle liefert ein 24V LED Netzteil mit etwas Reserve. Im Bad bringt CCT morgens kühles und abends warmes Licht an den Spiegel. Im Schlafzimmer wechselt das Band von kühlem Morgenlicht zu warmem Abendton.

SMD-Streifen trennen und fassen

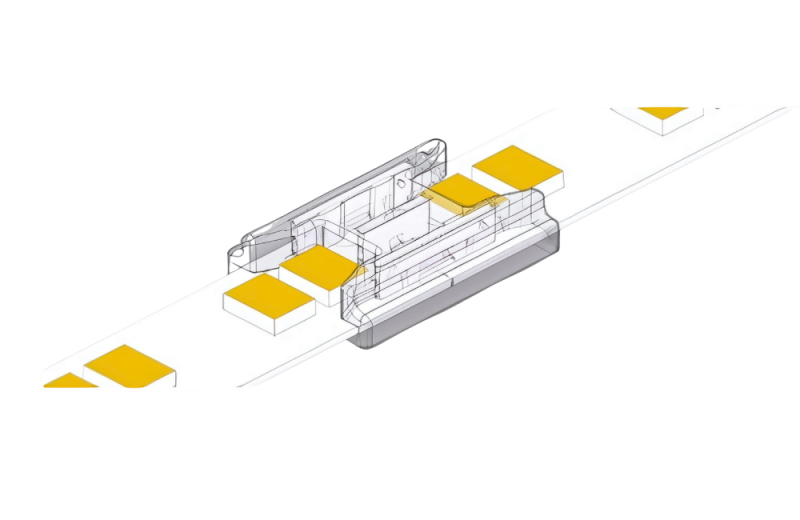

Trennen Sie das Band nur an den aufgedruckten Scheren-Markierungen, damit alle drei Pads erhalten bleiben. Beide Enden gleiten bis zum Anschlag in den Verbinder, bis die drei Federkontakte auf den Pads sitzen; ein Zangendruck schließt das Gehäuse. SMD-Streifen tragen sichtbare Einzel-LEDs, die ein Diffusor zu einer gleichmäßigen Linie verschmilzt. Die ganze CCT-Auswahl finden Sie in der Kategorie CCT LED Streifen. Größere Verteilungen lösen Sie mit Klemmen und Verbindungsclips. Geführt und gekühlt wird das Band im LED Aluprofil. In der Küche liefert kaltweißes Licht klare Sicht beim Schneiden und warmweißes beim Essen. Unser Ratgeber führt Sie durch jeden Schritt.

Belastbarkeit und Einspeisung

Pro Kontakt sind bis zu 6 A zulässig, was für SMD-CCT mit rund 16 bis 29 W pro Meter genügend Spielraum bietet. Multiplizieren Sie die Wattzahl mit der Länge und teilen Sie durch die Spannung, um den Strombedarf zu schätzen. Versorgt wird er wahlweise mit 5, 12 oder 24 V Gleichspannung. Den Strom speisen Sie am Bandanfang über ein Kabel ein, etwa mit dem Anschlussverbinder mit 15-cm-Kabel. IP20 weist ihn dem trockenen Innenbereich zu. Im Büro hält kühles Weiß tagsüber die Konzentration hoch. Im Flur passt sich die Farbtemperatur an Tag und Nacht an. Wissen Sie nicht sicher, ob Ihr Streifen CCT, SMD und 10 mm breit ist, melden Sie sich über WhatsApp.

Downloads "LED Strip-zu-Strip Schnellverbinder – 3-polig, 10 mm, lötfrei für CCT SMD LED Streifen"

Download Produktdatenblatt 22792 DE

Abmessungen:	22792
Adapter-TYP:	Schnellverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD CCT Streifen 10mm
LED-TYP:	CCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Bei SMD-Streifen sitzen einzelne warmweiße und kaltweiße LED-Chips in Reihe auf der Platine, sichtbar als kleine Punkte. COB-Streifen haben stattdessen eine durchgehende Leuchtfläche ohne erkennbare Einzel-LEDs. Beide regeln die Farbtemperatur über zwei Weißkanäle, COB wirkt etwas gleichmäßiger, SMD ist oft günstiger. Dieser Verbinder ist für die SMD-Variante mit 10 mm Breite und drei Kontakten gemacht.

Über einen CCT-Controller, der zwischen Netzteil und Streifen sitzt. Er mischt die beiden Weißkanäle und stellt so jede Farbtemperatur zwischen warm und kalt ein. Ein normaler Drehdimmer ändert nur die Helligkeit, nicht die Lichtfarbe, und reicht hier nicht. Passende Empfänger samt Fernbedienung finden Sie unter LED Funk-Empfänger, abgestimmt auf Tunable-White-Streifen.

Ja. Da drei Kontakte übertragen werden, müssen beide Streifen gleich herum liegen, damit Plus auf Plus und jeder Weißkanal auf seinen Partner trifft. Sitzt ein Streifen verkehrt, mischen sich die Kanäle falsch und die Farbtemperatur stimmt nicht oder das Band bleibt dunkel. Prüfen Sie die Polung vor dem endgültigen Verkleben, denn der Verbinder lässt sich nicht wieder öffnen.

Begrenzt wird sie durch die 6 A pro Kontakt und den Spannungsfall im Band. Ein SMD-CCT mit 16 W pro Meter kommt an 24 V auf grob acht bis neun Meter über einen Verbinder; ein 29-W-Band entsprechend weniger. Werden Helligkeit oder Weißton zum Ende hin schwächer, speisen Sie zusätzlich ein. Was hinter dem Spannungsfall steckt, erklärt unser Glossar.

Ja, der Spannungsbereich reicht von 5 bis 24 V, also auch 12 V. Wichtig ist nur, dass Breite und Pinzahl zum Streifen passen, die Spannung spielt für die Klemme keine Rolle. Beachten Sie aber: Bei 12 V fließt für dieselbe Leistung mehr Strom, die 6-A-Grenze ist also schneller erreicht. Auch unter 12V LED Streifen gibt es CCT-Varianten mit zwei Weißtönen.

Für eine echte Verlängerung über größere Distanz nutzen Sie ein Kabel zwischen zwei Bandstücken statt des kurzen Verbinders. Für CCT gibt es dafür ein dreipoliges Flachbandkabel als Meterware, das Plus, Warm- und Kaltweiß führt. So überbrücken Sie auch einen Meter oder mehr, ohne Lichtverlust durch zu dünne Leitungen. Das passende CCT-Flachbandkabel schneiden Sie auf die nötige Länge zu.

Nein, eine Wiederverwendung ist nicht vorgesehen. Beim Schließen drücken sich die Metallzähne fest in die Pads des Streifens, das hält dauerhaft, lässt sich aber nicht zerstörungsfrei lösen. Wollen Sie eine Verbindung später ändern, planen Sie einen neuen Verbinder und ein frisches Streifenende ein. Für oft zu trennende Stellen sind Klemmsysteme mit Hebel die bessere Wahl.
