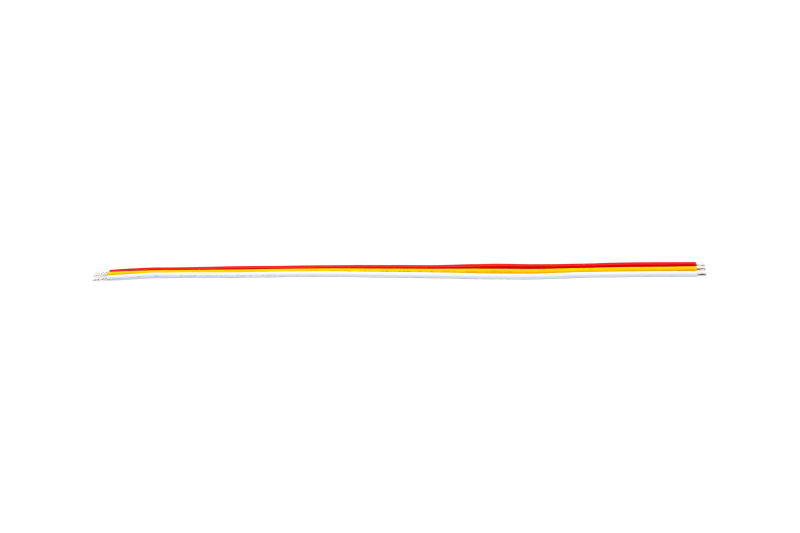

CCT Flachbandkabel 3-polig, 20 AWG, Meterware

3-poliges Flachbandkabel für CCT-Streifen – verzinntes Kupfer, 20 AWG, als Meterware

Das CCT Flachbandkabel ist ein 3-poliges Anschlusskabel speziell für CCT-LED-Streifen mit einstellbarer Lichtfarbe (Tunable White). Es führt die drei nötigen Leiter für Warmweiß, Kaltweiß und den gemeinsamen Pluspol und passt damit genau zu CCT LED Streifen mit 12 V oder 24 V. Die Adern bestehen aus verzinntem Kupfer im Querschnitt 20 AWG (ca. 0,52 mm²), die flache, flexible Bauform lässt sich sauber in Profilen und verdeckten Wegen verlegen. Geliefert wird das Kabel als Meterware, bis zu 50 Meter am Stück. So schneidest du dir genau die Länge zu, die dein Projekt braucht.

Aufbau und Farbcodierung

Das Kabel besteht aus drei parallel geführten, farbcodierten Adern aus verzinntem Kupfer. Die Farbcodierung folgt dem Produktdatenblatt: Braun ist der gemeinsame Pluspol, Gelb führt den Warmweiß-Kanal und Weiß den Kaltweiß-Kanal. Achte beim Anschluss auf die richtige Zuordnung, sonst stimmen Lichtfarbe oder Polarität nicht. Die PVC-Isolierung ist robust und die flache Form bleibt auch eng verlegt flexibel. Für Streifen mit anderer Aderzahl – etwa einfarbige (2-polig), RGB (4-polig) oder RGBCCT (6-polig) – findest du passende Leitungen in der Kategorie LED Kabel & Anschlussleitungen.

Wofür du das Kabel einsetzt und welche Streifen dazu passen

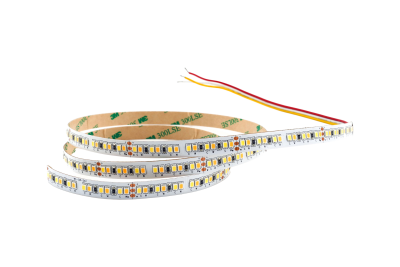

Du nutzt das Kabel, um CCT-Streifen anzuschließen, zwischen Netzteil, Controller und Streifen zu verbinden oder bestehende Linien zu verlängern – etwa für indirekte Beleuchtung mit weichem, einstellbarem Weiß. Es passt sowohl zu feinen COB CCT LED Streifen als auch zu klassischen SMD-Varianten. Konkret kombinierst du es zum Beispiel mit dem CCT LED Streifen 10 mm mit 192 LEDs/m für gleichmäßiges Wohnlicht. Für ein homogenes, punktfreies Lichtbild eignet sich der COB CCT LED Streifen 10 mm mit 640 LEDs/m. Brauchst du viel Lichtstrom, etwa als Arbeitslicht, liefert der High-Power CCT Streifen 12 mm bis zu 4700 lm/m. Welcher Weißton zu welchem Raum passt, erklärt der Ratgeber Die richtige LED Lichtfarbe wählen. Die Lichtfarbe selbst stellst du über eine passende CCT-Steuerung ein, die den Warmweiß- und den Kaltweiß-Kanal getrennt ansteuert.

Anschluss, Länge und Verarbeitung

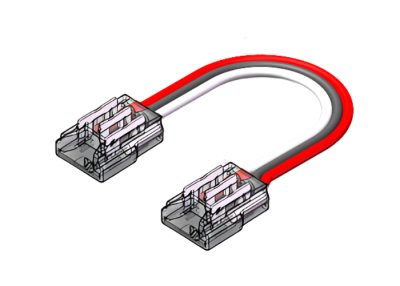

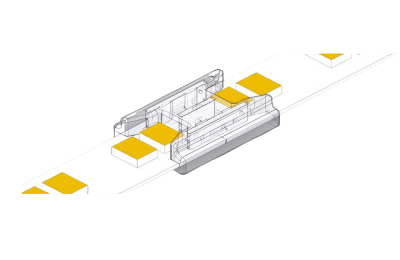

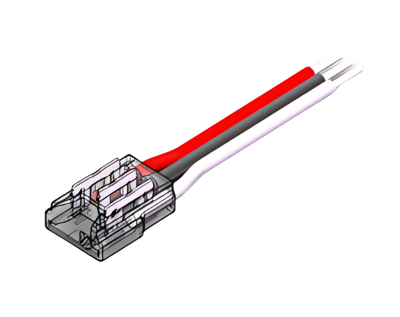

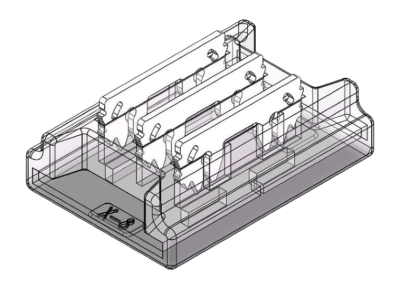

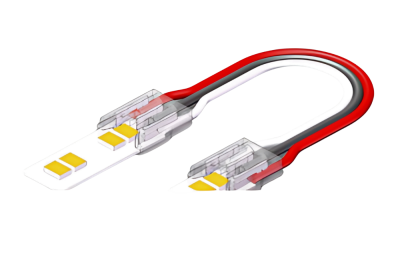

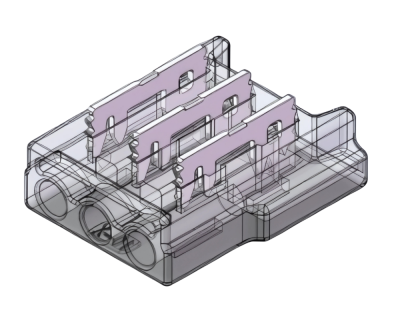

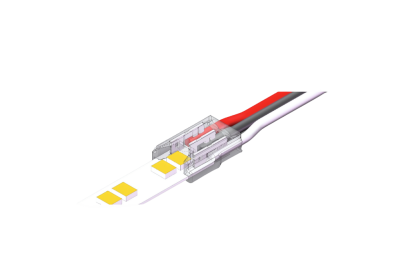

Anschließen kannst du das Kabel klassisch durch Löten oder schnell und lötfrei über passende Steckverbinder. Für die Verbindung von Streifen zu Kabel eignet sich zum Beispiel ein 3-poliger Strip-zu-Kabel Schnellverbinder für 10-mm-COB-Streifen. Bei SMD-CCT-Streifen greifst du zum 3-poligen Anschlussverbinder. Zum Koppeln zweier Streifen passt ein Strip-zu-Strip Verbinder mit Kabel. Eine größere Auswahl bündelt die Kategorie Schnellverbinder für Streifen. Der Querschnitt von 20 AWG ist für die üblichen Ströme von CCT-Streifen ausgelegt; bei langen Wegen hältst du die Leitung kurz oder speist beidseitig ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. In engen Profilen verschwindet das flache Kabel sauber, passende LED-Aluprofile findest du in unserem Sortiment. Bist du dir bei Aderzahl, Querschnitt oder Anschluss unsicher, helfen wir dir gern weiter – telefonisch, per E-Mail oder über WhatsApp.

Downloads "Flachbandkabel CCT – 3-polig, 20 AWG, Meterware für LED-Installationen"

Download Produktdatenblatt 22405 DE

Adernzahl:	3
Aderquerschnitt:	20 AWG (ca. 0,52 mm²)
Besonderheit:	Hohe Belastbarkeit, Sehr flexibel
Einsatzbereich:	Innenbereich
Farbe:	Braun, Gelb, Weiß
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Isolierung:	PVC
Kabel-Typ:	Flachbahnkabel
Kabellänge:	Meterware ab 1 m (max. 50 m/Rolle)
Kompatibel mit:	12 V / 24 V DC
LED-TYP:	CCT
Material:	Verzinnter Kupferdraht
UV-beständig:	Nein
Zertifikate:	CE, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Das Kabel ist für CCT-Streifen mit einstellbarer Lichtfarbe gemacht, also für Tunable-White-Streifen mit drei Anschlüssen. Es führt Warmweiß, Kaltweiß und den gemeinsamen Pluspol. Für andere Streifentypen brauchst du eine andere Aderzahl: einfarbige Streifen nutzen zwei Adern, RGB vier und RGBCCT sechs. Achte also darauf, dass dein Streifen ebenfalls dreipolig als CCT ausgeführt ist, dann passt das Kabel direkt.

AWG ist ein genormtes Maß für den Leiterquerschnitt. 20 AWG entspricht etwa 0,52 mm² und ist für die üblichen Ströme von 12 V und 24 V CCT-Streifen ausgelegt. Je länger die Leitung und je höher die Last, desto stärker macht sich der Spannungsabfall bemerkbar. Halte die Wege deshalb möglichst kurz oder speise bei langen Strecken beidseitig ein, damit die Helligkeit gleichmäßig bleibt.

Die drei Adern sind farbcodiert: Braun ist der gemeinsame Pluspol, Gelb führt den Warmweiß-Kanal und Weiß den Kaltweiß-Kanal. Die genaue Belegung steht im Produktdatenblatt. Verbinde die Adern entsprechend mit Streifen und Controller, entweder durch Löten oder mit Steckverbindern. Lötfreie Anschlüsse bieten passende Anschlussverbinder für Streifen. Arbeite den Anschluss immer stromlos ab, dann vermeidest du Kurzschlüsse und Funkenbildung.

Ja. Du kannst das Kabel komplett lötfrei einsetzen, indem du Steckverbinder oder Klemmen verwendest. Das spart Zeit und sorgt für saubere, wieder lösbare Verbindungen. Für werkzeugarme, sichere Verbindungen eignen sich Klemmen und Verbindungsclips. Achte dabei immer auf die richtige Zuordnung der drei Adern, damit Lichtfarbe und Polarität stimmen. Sind Warmweiß und Kaltweiß vertauscht, reagiert der Streifen genau spiegelverkehrt – dann tauschst du einfach die beiden Kanaladern.

Ja, das Kabel passt zu beiden Bauarten, solange der Streifen dreipolig als CCT ausgeführt ist. Bei COB- wie bei SMD-Streifen verbindest du einfach die drei Adern mit den passenden Kontakten. Für SMD-CCT-Streifen gibt es dazu einen passenden lötfreien Schnellverbinder mit kurzem Anschlusskabel. Achte beim Verbinder nur auf die Streifenbreite, damit die Platine sauber im Steckkontakt sitzt.

Das Kabel wird als Meterware geliefert, ab einem Meter und bis zu 50 Meter am Stück. Bestellst du mehr als 50 Meter, kommt die Lieferung in mehreren Teilstücken. Wichtig für den Einsatzort: Die PVC-Isolierung ist nicht UV-beständig, das Kabel gehört daher in trockene Innenräume und nicht in den dauerhaften Außeneinsatz. Im Freien solltest du es geschützt und UV-sicher verlegen.

Das flache Kabel lässt sich mit einem Seitenschneider auf Länge bringen und mit einer Abisolierzange sauber abisolieren. Trenne die drei Adern bei Bedarf vorsichtig, ohne die Isolierung der Nachbaradern zu beschädigen. Passende Helfer wie Abisolierzangen und Seitenschneider findest du unter LED Werkzeug und Zubehör. Arbeite stromlos, dann gelingt der Anschluss sicher.
