LED Streifen Verbinder 10mm CCT SMD 3-polig

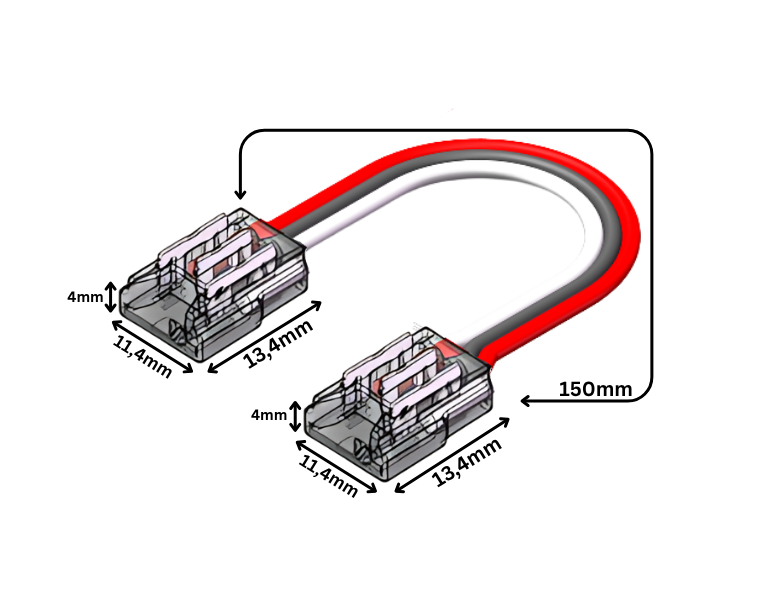

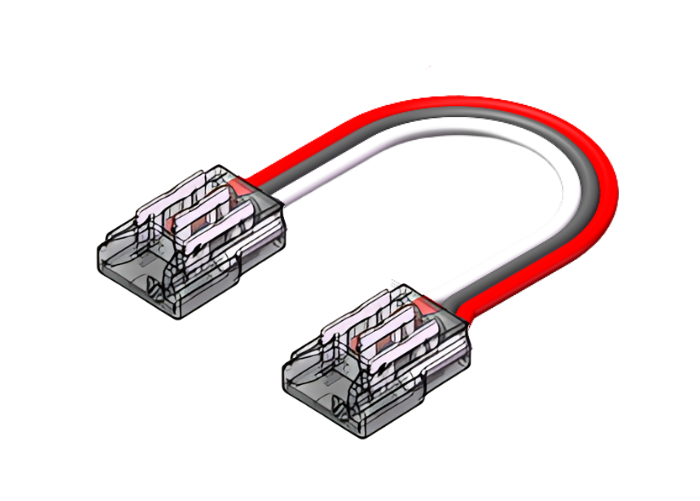

CCT SMD LED Streifen über Lücken koppeln – 3-poliger Strip-zu-Strip Verbinder mit 15-cm-Brückenkabel

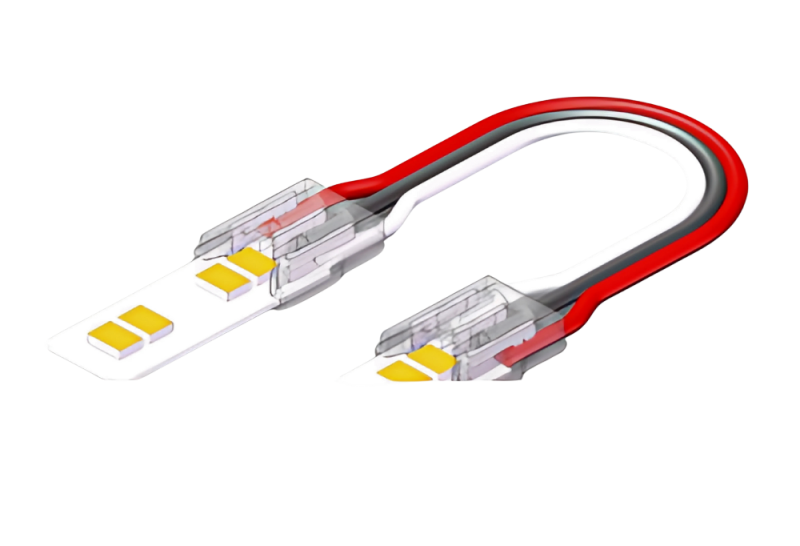

Bei einem SMD CCT Streifen sitzen warmweiße und kaltweiße Dioden abwechselnd auf der Platine, und dieser dreipolige Verbinder reicht beide Kanäle samt Pluspol weiter. Er koppelt zwei 10 mm breite Bänder lötfrei und legt dazwischen ein 15 cm langes Kabel als Brücke. Damit überwinden Sie Ecken, Türen oder Profilkanten, an denen kein direkter Stoß möglich ist. Die drei Adern sind klar zugeordnet: Rot trägt den Pluspol, Weiß den Kaltweiß-Kanal, Gelb den Warmweiß-Kanal. Drücken Sie die Streifenenden in die Gehäuse und schließen Sie sie mit leichtem Zangendruck. Prüfen Sie davor, ob alle drei Pads sauber an den Kontakten liegen. Den passenden Streifen gibt es als CCT SMD Streifen mit 192 LEDs/m. Eine besonders farbtreue Variante ist der CCT SMD Streifen mit CRI 95.

SMD-CCT lötfrei überbrücken

Liegen die Enden direkt nebeneinander, reicht der LED Strip-zu-Strip Schnellverbinder ohne jedes Kabel. Möchten Sie das Kabel selbst belegen, hilft der frei konfigurierbare Anschlussverbinder ohne Kabel. Für die Stromzufuhr am Anfang führt der Anschlussverbinder mit 15 cm Kabel ein Streifenende auf offene Litzen. Wie jeder CCT-Streifen braucht auch dieser eine Steuerung mit getrenntem Warm- und Kaltkanal, etwa einen LED Funk-Empfänger. Versorgt wird die Linie aus einem 24V LED Netzteil mit Reserve nach oben. Gerade die CRI-95-Variante zieht mit 29 W pro Meter ordentlich Strom.

Kürzen, verlängern, kühlen

Trennen Sie ein SMD-Band ausschließlich an den aufgedruckten Schnittstellen, damit kein Dioden-Paar beschädigt wird. Reicht das 15-cm-Kabel nicht, verlängern Sie mit dem dreipoligen CCT-Flachbandkabel vom Meter. Für Verzweigungen auf mehrere Stränge eignen sich LED Klemmen und Verbindungsclips. Ein LED Aluprofil fasst das 10-mm-Band und führt die Wärme der hellen Linie sicher ab. So altern die warmen und kalten Dioden gleichmäßig. In der Küchenbeleuchtung holen Sie morgens kühles Arbeitslicht und abends eine warme Stimmung. Wie Verbindung, Steuerung und Profil zusammenpassen, zeigt unser Ratgeber.

Strombelastung, Farben und Ort

Über die drei Adern dürfen höchstens 4 A fließen, was bei den hellen SMD-Bändern die nutzbare Stranglänge begrenzt. Planen Sie bei 16 oder gar 29 W pro Meter eher kurze Abschnitte und speisen Sie längere Wege beidseitig. Schließen Sie die Farben deckungsgleich an, also Rot zu Rot, Weiß zu Weiß und Gelb zu Gelb, sonst kippt die Weißmischung. Erlaubt sind 5, 12 und 24 V, und mit IP20 bleibt der Verbinder dem trockenen Innenraum vorbehalten. In der Esszimmerbeleuchtung stellen Sie zum Essen ein warmes und zum Aufräumen ein helleres Weiß ein. In der Flurbeleuchtung sorgt neutrales Licht tagsüber für Orientierung und abends für Ruhe. In der Indirektebeleuchtung hinter Sims und Voute lässt sich die Stimmung jederzeit anpassen. In der Bürobeleuchtung unterstützt kühles Tageslichtweiß konzentriertes Arbeiten. Unsicher, ob Ihr Band CCT, SMD und 10 mm breit ist? Senden Sie uns kurz ein Foto per WhatsApp.

Downloads "LED Strip-zu-Strip Verbinder – 3-polig, 10 mm, lötfrei mit 15 cm Verbindungskabel für CCT SMD LED Streifen"

Download Produktdatenblatt 22810 DE

Abmessungen:	22810
Adapter-TYP:	Eckverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD CCT Streifen 10mm
LED-TYP:	CCT
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Elektrisch sind beide dreipolig und gleich belegt, der Unterschied liegt am Streifen. SMD-Bänder tragen einzelne, sichtbare Dioden, während COB eine durchgehende Leuchtfläche bildet. Aus der Nähe wirkt SMD daher leicht gepunktet, COB dagegen gleichmäßig. Passt Ihr Streifen zur 10-mm-SMD-Bauform, ist dieser Verbinder richtig. Bevorzugen Sie die homogene COB-Optik, finden Sie die passenden Bänder unter COB CCT LED Streifen.

Geeignet sind CCT SMD Bänder mit 10 mm Breite und drei Kontaktflächen, je eine für Plus, Kaltweiß und Warmweiß. Einfarbige Streifen mit zwei Pads oder RGB mit vier Pads passen nicht. Achten Sie außerdem darauf, dass die Pads am Bandende frei und unbeschädigt sind. Zählen Sie im Zweifel die Lötpunkte und messen Sie die Breite kurz nach.

Maßgeblich ist die Leistung des Streifens: Bei 16 W pro Meter sind das mehr Meter als bei der hellen 29-W-Variante. Über 4 A sollten Sie nie gehen, sonst wird das Kabel zu warm. Lange Linien speisen Sie deshalb besser an beiden Enden. Wer sehr sparsam plant, findet schwächere Bänder unter 12V LED Streifen.

Ja, die Farbtemperatur entsteht aus dem Mischen von warmweißem und kaltweißem Kanal. Das übernimmt ein CCT-Empfänger oder ein Set aus der LED Funksteuerung 2,4GHz. Ein reiner Einkanal-Dimmer würde nur die Helligkeit ändern, nicht die Lichtfarbe. Viele Empfänger lassen sich zusätzlich per Funk-Fernbedienung oder App bedienen. Prüfen Sie beim Kauf, ob das Gerät zwei Weißkanäle getrennt schaltet.

Der CRI beschreibt, wie natürlich Farben unter dem Licht wirken, je höher desto besser. Das Standardband liegt bei CRI über 82 und genügt für viele Wohnbereiche. Die hochwertige Variante erreicht CRI über 95 und zeigt Holz, Stoffe und Hauttöne besonders echt. Für Küche, Bad oder Arbeitsplätze lohnt sich oft der höhere Wert.

Nein, er schließt dauerhaft und ist nicht für mehrfaches Öffnen gemacht. Die Zinken durchdringen beim Andrücken alle drei Bahnen und sitzen danach fest. Eine spätere Korrektur gelingt nur durch Abschneiden und einen neuen Verbinder. Markieren Sie die Schnittstelle daher vorher und setzen Sie erst dann an. So vermeiden Sie unnötigen Verschnitt am Streifen und an den Verbindern.

Nein, mit IP20 ist er nur für trockene Innenräume freigegeben. Sein offenes Gehäuse bietet keinen Schutz vor Spritz- oder Strahlwasser. In Wohnräumen, an Möbeln oder in Vitrinen ist er dagegen genau richtig. Für Bad, Sauna oder Außenbereich brauchen Sie Streifen und Verbinder mit höherer Schutzart. Welche IP-Stufe wofür taugt, erklärt unser Glossar in Kürze.
