SR-DARM16-DIN4 DALI-2 Relaismodul 4-Kanal 16A Schaltaktor für 230V AC, Hutschienen-Montage

Der SR-DARM16-DIN4 ist ein DALI-2 zertifiziertes Relaismodul mit vier potentialfreien Schaltkanälen zur Hutschienen-Montage im Schaltschrank. Das Modul ermöglicht die Einbindung nicht-DALI-fähiger Verbraucher wie konventionelle Leuchten, Halogenlampen, Motoren oder Heiz-Lasten in eine DALI-2 Lichtsteuerungs-Anlage. Jeder der vier Kanäle schaltet bis zu 16 Ampere bei 230 Volt AC, was einer Schaltleistung von 3680 Watt pro Kanal bei resistiven, induktiven und kapazitiven Lasten entspricht.

Über die zwei DALI-Bus-Anschlüsse lässt sich das Modul in eine bestehende DALI-2 Anlage einschleifen und über einen zentralen DALI-Master ansteuern. Die automatische Adressvergabe durch den Master vereinfacht die Inbetriebnahme erheblich. Das robuste Hutschienen-Gehäuse mit fünf Teilungseinheiten und integrierter Zero-Crossing-Schaltung gewährleistet eine zuverlässige und langlebige Funktion in professionellen Installationen, von Bürogebäuden über Hotels bis hin zu Industrieanlagen.

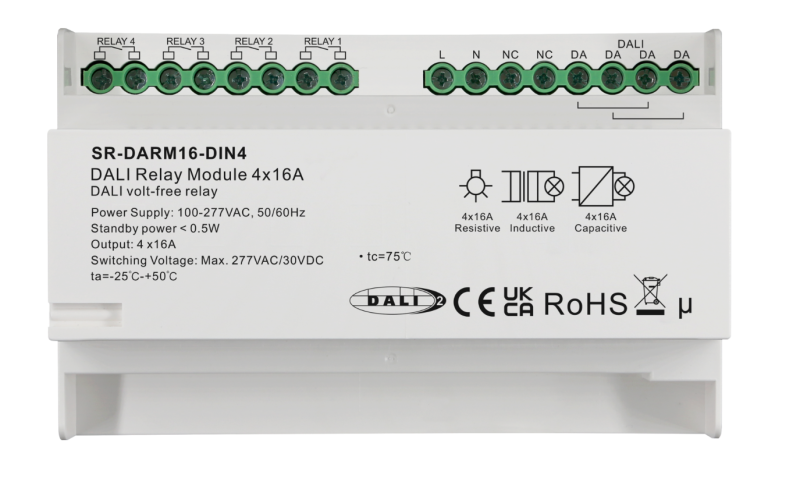

Vier potentialfreie Relaisausgänge für je 16 Ampere Schaltlast

Der SR-DARM16-DIN4 verfügt über vier voneinander unabhängige, potentialfreie Relaisausgänge mit Schließer-Kontakten in der Werks-Stellung normally closed. Jeder Kanal schaltet bis zu 16 Ampere bei einer maximalen Spannung von 250 V AC oder 30 V DC. Bei 230 V AC entspricht das einer Schaltleistung von 3680 Watt pro Kanal, bei 110 V AC sind es 1760 Watt. Damit lassen sich auch leistungsstarke Verbraucher wie Hochvolt-Halogenlampen, klassische Glühlampen, Lüfter, Pumpen oder andere AC-Lasten direkt schalten.

Die Potentialfreiheit der Kontakte bedeutet, dass die Schaltkontakte galvanisch vom DALI-Steuerkreis getrennt sind. Damit lassen sich auch Lasten mit anderer Spannung als der Versorgungs-Spannung schalten, etwa 24-Volt-DC-Verbraucher über die Schaltkontakte bei gleichzeitiger 230-V-AC-Versorgung des Moduls selbst. Wichtig bei der Installation: alle vier Schaltkontakte müssen an derselben Phase betrieben werden wie der Versorgungs-Eingang, um Schäden am Modul zu vermeiden.

Schalten von resistiven, induktiven und kapazitiven Lasten bis 3680 Watt pro Kanal

Die Schaltkontakte des SR-DARM16-DIN4 sind für alle drei Last-Typen freigegeben, die in der professionellen Gebäude-Beleuchtung üblich sind. Bei resistiven Lasten wie klassischen Glühlampen, Halogenlampen oder elektrischen Heizungen schaltet das Modul bis zu 4 × 3680 Watt bei 230 V AC. Bei induktiven Lasten wie ferromagnetischen Transformatoren oder kleineren Motoren bleibt die Schaltleistung ebenfalls bei 16 Ampere pro Kanal. Bei kapazitiven Lasten wie Leuchtstoffröhren mit elektronischen Vorschaltgeräten, elektronischen Transformatoren oder LED Treibern ebenfalls 16 Ampere.

Damit eignet sich das Modul für die universelle Einbindung in DALI-Anlagen, auch wenn die zu schaltenden Verbraucher selbst nicht DALI-fähig sind. Konventionelle LED Treiber, die nicht über DALI dimmbar sind, lassen sich auf diese Weise zumindest zentral ein- und ausschalten. Auch klassische Halogen-Strahler, die im Bestand nicht ausgetauscht werden sollen, können über das Modul in eine DALI-2 Anlage integriert werden. Damit ergänzt der Schaltaktor das Sortiment an DALI Controllern um die reine Schalt-Funktion für leistungsstarke Verbraucher.

Zero-Crossing-Schaltung für längere Lebensdauer der Relais und Verbraucher

Die integrierte Zero-Crossing-Erkennung schaltet die Relais-Kontakte immer im Nulldurchgang der Netzspannung. Damit entstehen beim Ein- und Ausschalten keine hohen Einschalt-Ströme und keine Lichtbogen-Funken zwischen den Kontakten. Das hat zwei wichtige Vorteile: die Lebensdauer der Relais wird deutlich verlängert, und die angeschlossenen Verbraucher werden durch geringere Einschalt-Spitzen geschont.

Besonders bei kapazitiven Lasten wie LED Treibern und elektronischen Vorschaltgeräten reduziert das Zero-Crossing-Schalten die hohen Einschalt-Stromspitzen, die andernfalls zu vorzeitiger Alterung der Bauteile führen würden. In Anlagen mit häufigem Schaltbetrieb wie Konferenzräumen, Schul-Klassenzimmern oder Hotellobbys macht sich dieser Effekt durch deutlich seltenere Ausfälle bemerkbar. Der Standby-Verbrauch des Moduls liegt bei unter 0,5 Watt, was den dauerhaften Betrieb auch im 24-Stunden-Einsatz energieeffizient gestaltet.

DALI-2 zertifiziert mit automatischer Adressvergabe durch den DALI-Master

Der SR-DARM16-DIN4 ist als DALI-2 Empfänger nach IEC 62386 zertifiziert und arbeitet herstellerübergreifend mit allen DALI-2 konformen Master-Geräten und Gateways. Das schließt den SK-LED SR-2300-USB DALI Master Controller ein, ebenso wie MDT KNX-DALI-Gateways, Lunatone DALI-Master, Tridonic basicDIM und Helvar Designer-Systeme.

Die Adressvergabe der vier Kanäle erfolgt automatisch durch den DALI-Master. Bei der Inbetriebnahme scannt der Master den Bus, erkennt das Relaismodul als DALI-Empfänger und weist jedem der vier Kanäle eine eigene DALI-Adresse zu. Damit lässt sich jeder Kanal individuell schalten, zu Gruppen zusammenfassen oder in Szenen einbinden. Eine Übersicht passender KNX-DALI-Komponenten findest du in der Kategorie DALI Gateway.

Hutschienen-Gehäuse mit fünf Teilungseinheiten und zwei DALI-Bus-Anschlüssen

Das Gehäuse des SR-DARM16-DIN4 ist für die Standard-Hutschiene nach DIN 35 Millimeter ausgelegt und belegt mit einer Breite von 90 Millimetern fünf Teilungseinheiten im Schaltschrank. Die Gesamt-Abmessungen betragen 145,4 × 90 × 66,4 Millimeter (Höhe × Breite × Tiefe), was eine kompakte Integration in jeden Standard-Verteiler ermöglicht. Die Klemmen sind als Schraubklemmen ausgeführt, was bei den hohen Schaltlasten von 16 Ampere die geeignete Anschluss-Technik darstellt.

Über die beiden DA-DA-Klemmenpaare wird der DALI-Bus durchgeschleift, sodass das Modul nahtlos in eine bestehende DALI-Linie eingebunden werden kann. Der typische Stromverbrauch am DALI-Bus liegt unter 3 Milliampere, was sich gut in die DALI-2 Bus-Last-Berechnung von maximal 250 mA pro DALI-Linie einreiht. Die passende Versorgung findest du in der Kategorie DALI Stromversorgung. Eine Übersicht weiterer Hutschienen-Module findest du unter DALI Hutschienen-Controller.

SR-DARM16-DIN4 vs SR-2303AC-4CH-DIN: schalten statt dimmen im DALI-Bus

Der SR-DARM16-DIN4 ist die richtige Wahl, wenn nicht-dimmbare Verbraucher in eine DALI-Anlage integriert werden sollen. Klassische Anwendungen sind das Schalten von konventionellen Beleuchtungs-Komponenten, Lüftern, Ventilatoren oder Steckdosen-Stromkreisen über den DALI-Bus. Pro Kanal lassen sich Lasten bis 16 Ampere schalten, was den Einsatz auch bei größeren Verbrauchern ermöglicht. Beachte: das Modul schaltet ausschließlich ein und aus, eine Dimmung der Last ist nicht möglich.

Soll dagegen eine dimmbare 230-V-AC-Last über DALI angesteuert werden, etwa eine dimmbare LED Lampe oder dimmbare Halogen-Beleuchtung mit Phasenabschnitt-Dimmung, ist der SR-2303AC-4CH-DIN DALI-Phasenabschnitt-Dimmer die passende Wahl. Dieser bietet ebenfalls vier Kanäle und Hutschienen-Format, dimmt aber im Phasenabschnitt-Verfahren mit bis zu 1,8 Ampere pro Kanal. Für DC-LED-Streifen mit 12 bis 36 Volt eignet sich der SR-2304DIN DALI-Controller.

Anwendungsbereiche: Bürobeleuchtung, Hotels und Industrieanlagen

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen mit zentralem DALI-Lichtmanagement, in denen einzelne Leuchtengruppen, Steckdosen-Stromkreise oder Klimageräte über den DALI-Bus geschaltet werden. In Hotelanlagen ermöglicht das Modul die zentrale Steuerung von Bad-Beleuchtung, Wellness-Bereichen oder Lounge-Bereichen über das Gebäudemanagement-System. In Industrieanlagen, Lagerhallen und Produktions-Hallen schaltet das Modul Hallenbeleuchtung, Lüftungs-Anlagen oder andere 230-V-Verbraucher.

Auch in Ladenbeleuchtungen mit täglichem Ein- und Ausschalt-Zyklus profitiert die Anlage von der Zero-Crossing-Schaltung, die die Relais-Lebensdauer deutlich verlängert. In Verbindung mit einem SR-2422K8-DA2-WSK DALI-2 Wandtaster oder dem SR-DA2833PN-DA2 Tasterkoppler entstehen vollständige DALI-2 Bedien- und Schalt-Lösungen für jede Anwendung.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen Schalten und Dimmen, zur Dimensionierung des DALI-Busses, zur Kompatibilität mit deinem vorhandenen DALI-Master oder zur Integration in bestehende KNX-DALI-Systeme beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Falls dein DALI-Master kein integriertes Bus-Netzteil hat, empfehlen wir das SR-2400PS DALI Bus-Netzteil im Mini-Unterputzformat. Eine Übersicht aller DALI-Komponenten findest du in unserer DALI Steuerungskategorie oder im gesamten LED Steuerungs-Sortiment.
