SR-2304DIN DALI-2 LED Controller, 4-Kanal, 12-36V DC, 4×5A, DT6, Push DIM, Hutschiene

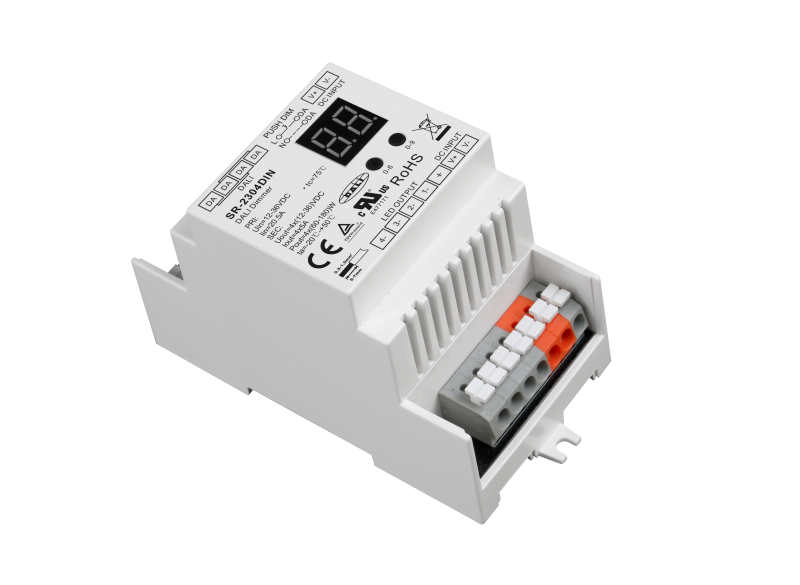

Der SR-2304DIN ist ein professioneller 4-Kanal DALI-2 LED Controller im Hutschienenformat für die Montage im Schaltschrank oder Verteiler. Mit 5 Ampere pro Kanal und insgesamt 20 Ampere Ausgangsstrom steuert dieser DALI Hutschienen-Controller einfarbige LED Streifen, CCT LED Bänder, RGB Streifen und vollwertige RGBW LED Streifen direkt aus dem 12-36V DC Konstantspannungs-Netz. Als DALI DT6 Empfänger mit integrierter Push-DIM-Funktion lässt sich der LED Aktor wahlweise über einen zentralen DALI-Master oder einen klassischen 230V Wandtaster bedienen. Das kompakte DIN-Rail-Gehäuse mit 110 × 53 × 65 Millimetern fügt sich sauber in jede Verteiler-Installation ein und ergänzt das Sortiment der Hutschienen-Komponenten für professionelles Lichtmanagement.

DIN-Rail-Gehäuse für die zentrale Schaltschrank- und Verteiler-Installation

Der SR-2304DIN ist die Hutschienen-Variante unseres 4-Kanal DALI Dimmers und für die Montage auf einer TS-35-Norm-Schiene konstruiert. Das DIN-Rail-Gehäuse mit Steckklemmen ermöglicht eine saubere Verkabelung im Verteilerschrank, eine platzsparende Anordnung neben Netzteilen und Steuerungs-Komponenten sowie eine normgerechte Integration in elektrische Anlagen.

Damit eignet sich der Controller für gewerbliche Projekte, in denen die LED Steuerung zentral im Schaltschrank zusammen mit der Stromversorgung und weiteren Steuergeräten verbaut wird. Weitere Geräte für die DIN-Schienenmontage findest du in der Kategorie LED DALI Hutschienen-Controller.

Universelle LED-Steuerung: einfarbig, CCT, RGB und RGBW an einem Hutschienen-Controller

Der SR-2304DIN arbeitet mit jedem 12-36V DC Konstantspannungs-Streifen: einfarbige LED Bänder, CCT LED Streifen mit warmweißem und kaltweißem Kanal, RGB LED Bänder und vollwertige RGBW LED Streifen. Die vier Ausgangskanäle werden je nach LED Typ über die Adressmodi 1A bis 4A logisch zusammengefasst.

Für einfarbige LED Streifen lassen sich bis zu vier separat dimmbare Lichtkreise an einem Controller betreiben. Für CCT LED Streifen mit warmweißem und kaltweißem Kanal werden zwei Ausgänge belegt, sodass die Farbtemperatur dynamisch zwischen 2700K und 6500K geregelt werden kann, ideal für Human Centric Lighting (HCL) in Kombination mit einem DALI-Master mit DT8-Unterstützung. Für RGBW LED Streifen und COB RGBW LED Streifen werden alle vier Kanäle als R, G, B und W belegt. Bei 24V liefert jeder Kanal bis zu 120 Watt, was selbst bei höheren Streifen-Längen pro Kanal ausreichend Reserve bietet.

Vier Adressmodi 1A bis 4A für flexible Anlagen-Konfigurationen

Über die zwei Bedientasten am Gerät lässt sich der Adressmodus zwischen 1A, 2A, 3A und 4A umschalten und damit festlegen, wie die vier Ausgangskanäle aus DALI-Sicht gruppiert werden. Im 1A-Modus arbeiten alle vier Kanäle synchron als eine einzige DALI-Adresse, sinnvoll für einfarbige Anwendungen mit hoher Lastleistung über mehrere parallele Streifen. Im 4A-Modus haben alle Kanäle eigene DALI-Adressen für vollständig unabhängige Steuerung, die typische RGBW-Konfiguration.

Die Modi 2A und 3A bieten Zwischen-Konfigurationen für CCT mit zwei Adressen oder gemischte Anlagen mit teils unabhängigen, teils gruppierten Kanälen. Die DALI-Adressen lassen sich entweder zentral über den Master vergeben oder manuell direkt am Gerät über das integrierte Digital-Display einstellen, praktisch bei Service-Einsätzen oder Inbetriebnahmen ohne PC mit DALI-Software. Weitere Geräte aus dem DC-Sortiment findest du in der Kategorie DALI Controller 12-48V DC.

SR-2304DIN vs SR-2304B: Hutschiene für den Schaltschrank, Aufbau für die Decke

Der SR-2304B ist die kompaktere Aufbau-Variante des SR-2304DIN mit identischer DALI-Logik, gleichen Adressmodi und identischer Push-DIM-Funktion. Den SR-2304B wählt man, wenn der Controller hinter einer Decke, in einer Lichtvoute oder neben dem Netzteil ohne Schaltschrank verbaut wird.

Den SR-2304DIN wählt man, wenn die LED Steuerung Teil einer zentralen Verteiler-Installation ist, mehrere Geräte gemeinsam mit Netzteilen und Steuerungs-Komponenten auf einer Hutschiene sitzen oder eine normgerechte, dokumentationsfähige Installation im Elektroverteiler gefordert wird. Wird mehr Leistung pro Kanal als 5 Ampere benötigt, ist die High-Power-Variante SR-2304BEA mit 8 Ampere pro Kanal die passende Wahl im Aufbauformat.

Standalone-Betrieb über Push-DIM-Eingang ohne DALI-Master

Der SR-2304DIN arbeitet wahlweise im DALI-Modus mit einem zentralen Master oder im Push-DIM-Modus mit einem klassischen 230V Wandtaster. Im Push-DIM-Modus schalten kurze Tastendrücke die Last, lange Tastendrücke dimmen die Helligkeit auf oder ab. Damit lässt sich das LED Steuergerät auch ohne jegliche Bus-Infrastruktur als reiner Taster-Dimmer für DC LED Streifen betreiben.

Im DALI-Modus verhält sich der SR-2304DIN als DALI-DT6-Empfänger und lässt sich von jedem DALI Master Controller in Gruppen und Szenen einbinden. Eine integrierte Memory-Funktion speichert den letzten Dimm-Zustand und stellt diesen nach einem Stromausfall automatisch wieder her, besonders im Push-DIM-Betrieb wertvoll, weil die Beleuchtung nach einem Netzausfall im gleichen Zustand weiterleuchtet wie vor dem Ausfall.

Passende Hutschienen-Netzteile: Mean Well HDR- und NDR-Serie für TS-35-Schiene

Für die Versorgung im Schaltschrank passen die Mean Well HDR-Serie mit 15 bis 150 Watt und die NDR-Serie mit 240 bis 480 Watt, alle für 24V DC und in Ultra-Slim-Bauform für TS-35-Hutschienen. Plane mindestens 20 Prozent Leistungsreserve über der berechneten Streifenlast: bei einem RGBW-Streifen mit 14 W/m über 10 Meter Länge wird beispielsweise ein 24V-Netzteil mit mindestens 168 Watt benötigt, also ein HDR-150-24 oder der größere NDR-240-24.

Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, um Spannungsabfall und Farbdrift zu vermeiden. Innerhalb einer vollständigen DALI-Anlage arbeitet der Controller zusammen mit anderen Komponenten aus unserer DALI Steuerungskategorie: einer DALI Bus-Stromversorgung für Master ohne integrierte Bus-PS, DALI Schaltern und Wandbedienteilen für komfortable manuelle Bedienung sowie DALI Sensoren für automatische Präsenz- und Tageslicht-Steuerung.

Anwendungsbereiche: gewerbliches Lichtmanagement und Smart-Home-Verteiler

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen mit zentralem DALI-Lichtmanagement, Ladenbeleuchtungen mit dynamischen Lichtszenen sowie Hotel- und Restaurantinstallationen mit hochwertigen Akzent- und Voutenbeleuchtungen. Auch im modernen Wohnbau mit Smart-Home-Anlagen ist der SR-2304DIN die richtige Wahl, wenn die LED Steuerung im zentralen Verteilerschrank zusammen mit anderen Komponenten gebündelt werden soll.

Eine typische Konfiguration: ein RGBW-Streifen in einer langen Vouten-Installation über ein gesamtes Treppenhaus, gesteuert über eine zentrale DALI-Anlage mit Präsenzmeldern und Wandbedienteilen. Der SR-2304DIN sitzt sauber im Verteiler neben dem Mean Well NDR-240-24 Netzteil, alle Komponenten sind dokumentierbar, prüfbar und im Servicefall einfach zugänglich. In Kombination mit den passenden LED Aluprofilen entstehen professionelle Licht-Installationen mit hoher Lebensdauer.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen SR-2304DIN und SR-2304B, zur Dimensionierung von Netzteil und Streifen-Länge oder zur Integration in bestehende DALI-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Sets aus SR-2304DIN, passendem Hutschienen-Netzteil, LED Streifen und Aluprofil aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
