SR-2812Wi-DMX Wandcontroller DMX512 RGBW 4 Zonen WiFi App 16 Speicherplätze 12-24V DC Glas-Touch

Der SR-2812Wi-DMX ist die Vier-Zonen-Variante unserer Glas-Touch-Wandcontroller-Reihe. Über eine kapazitive Glas-Touch-Oberfläche im 86×86-Millimeter-Format steuerst du bis zu vier separate RGBW-Zonen synchron oder einzeln, hinterlegst vier Speicherplätze pro Zone (insgesamt sechzehn Lichtszenen), nutzt zehn vorprogrammierte Farblaufmodi und kannst zusätzlich über die Easylighting-App für iOS und Android per WiFi steuern. Im App-Modus erweitert sich der Funktionsumfang auf acht Zonen.

Erhältlich in Weiß und Schwarz, mit Einbau in eine Standard-Unterputzdose 86×86, ist er für Mehr-Zonen-RGBW-Installationen im Wohnbereich, in Gastronomie, Hotellerie, Showrooms und im Ladenbau konzipiert. Im DMX-System nimmt der SR-2812Wi die Position eines Master-Geräts mit WiFi-zu-DMX-Bridge ein: er sendet das Steuersignal aus, das von einem oder mehreren DMX-Decodern wie dem SR-2102BEA, SR-2102DIN, D4-L oder D4 empfangen und in PWM-Ausgänge für die LED-Streifen umgesetzt wird.

Bedienung: Zonen-Tasten, Farbrad und vier Speicherplätze pro Zone

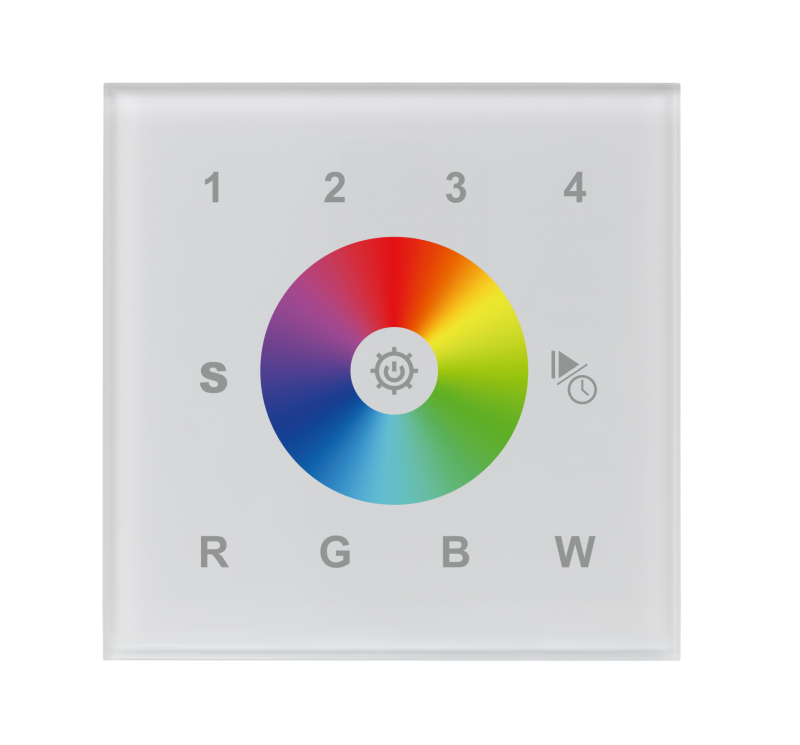

Die vier Zonen-Tasten am oberen Rand des Panels steuern die separat ansteuerbaren Bereiche. Ein kurzes Antippen wählt die jeweilige Zone für die Bedienung aus, ein längeres Drücken schaltet die ausgewählte Zone einzeln ein oder aus. Sollen mehrere Zonen synchron gesteuert werden, werden zwei oder mehr Zonen-Tasten kurz nacheinander angetippt und anschließend wird auf dem Farbrad die gewünschte Farbe gewählt.

Das Farbrad in der Mitte des Glas-Panels erlaubt die Auswahl jeder beliebigen Farbe durch direktes Antippen. Die R-G-B-W-Tasten am unteren Rand ermöglichen die Direktwahl der vier Grundfarben sowie über langes Drücken die individuelle Helligkeitsanpassung einzelner Farbkanäle für Mischtöne und Pastelfarben. Die Sonnen-Taste links schaltet das Gesamtsystem an und aus und regelt bei langem Druck die Helligkeit der aktiv gewählten Zone. Die rechte Pfeil-Taste startet die zehn integrierten Farblaufmodi und schaltet bei langem Druck zur Geschwindigkeitsregelung um.

Pro Zone lassen sich vier Lichtszenen dauerhaft speichern. Dazu wird die gewünschte Farbe oder ein Lauflichtmodus gewählt, anschließend die S-Taste so lange gedrückt, bis die Indikator-LED pink leuchtet, und dann eine der vier Zonen-Tasten (1-4) angetippt. Die angeschlossenen LEDs blinken zur Bestätigung. Insgesamt stehen damit sechzehn frei belegbare Speicherplätze zur Verfügung.

DMX-Adressierung: feste Zuordnung zwischen Zone und Decoder

Die DMX-Start-Adressen der vier Zonen sind werkseitig fest hinterlegt. Decoder, die Zone 1 empfangen sollen, werden auf DMX-Adresse 001 eingestellt, Decoder für Zone 2 auf Adresse 005, Decoder für Zone 3 auf Adresse 009 und Decoder für Zone 4 auf Adresse 013. Jede Zone belegt vier aufeinanderfolgende DMX-Kanäle für die RGBW-Farbkanäle. Mehrere Decoder auf derselben Start-Adresse spielen synchron dieselbe Lichtszene wieder ab, was die parallele Steuerung mehrerer RGBW-Streifen innerhalb einer Zone ermöglicht.

Im WiFi-App-Modus erweitert sich die Konfiguration auf acht Zonen: Zone 5 auf Adresse 017, Zone 6 auf 021, Zone 7 auf 025 und Zone 8 auf 029. Das Panel bedient direkt die ersten vier Zonen, die Easylighting-App die vollen acht.

Wer den Unterschied zwischen den Farbsystemen verstehen möchte, findet im Ratgeber RGB, RGBW oder RGBCCT LED Streifen eine ausführliche Erklärung, welche Variante zu welchem Anwendungsfall passt.

WiFi-Steuerung über die Easylighting-App

Zusätzlich zur Bedienung am Glas-Panel ist der SR-2812Wi über die kostenlose Easylighting-App für iOS und Android steuerbar. Die App wird im App Store oder Google Play unter dem Begriff „Easylighting" geladen und verbindet sich über WiFi mit dem integrierten WiFi-zu-DMX-Modul des Controllers. Über die App-Oberfläche lassen sich Farbe, Helligkeit, Zonen-Auswahl und Lauflichtmodi vom Smartphone oder Tablet aus einstellen. Smart-Home-Setups, die mehrere Räume zentral über mobile Endgeräte bedienen wollen, profitieren von der erweiterten Acht-Zonen-Konfiguration im App-Betrieb. Weitere drahtlose Lösungen findest du in der Kategorie LED WiFi Controller & Steuerung.

Anwendungsbereiche und passende DMX-Decoder

Klassische Einsatzbereiche sind Mehr-Raum-Installationen in der Wohnzimmerbeleuchtung mit getrennten Zonen für Decke, Möbel, TV-Wand und Voute, Schlafzimmerbeleuchtungen mit separater Steuerung für Bett, Schrank, Lese-Ecke und Indirektlicht, indirekte Beleuchtungen mit separat steuerbaren Raumbereichen, Mehrbereich-Stimmungssysteme in der Gastronomie mit unterschiedlichen Atmosphären für Bar, Speisesaal, Lounge und Terrasse, Bürobeleuchtungen mit zonierten Arbeitsbereichen sowie Verkaufsraumbeleuchtungen, die verschiedene Produktbereiche oder Tageszeiten über die sechzehn Szenenspeicher abrufen.

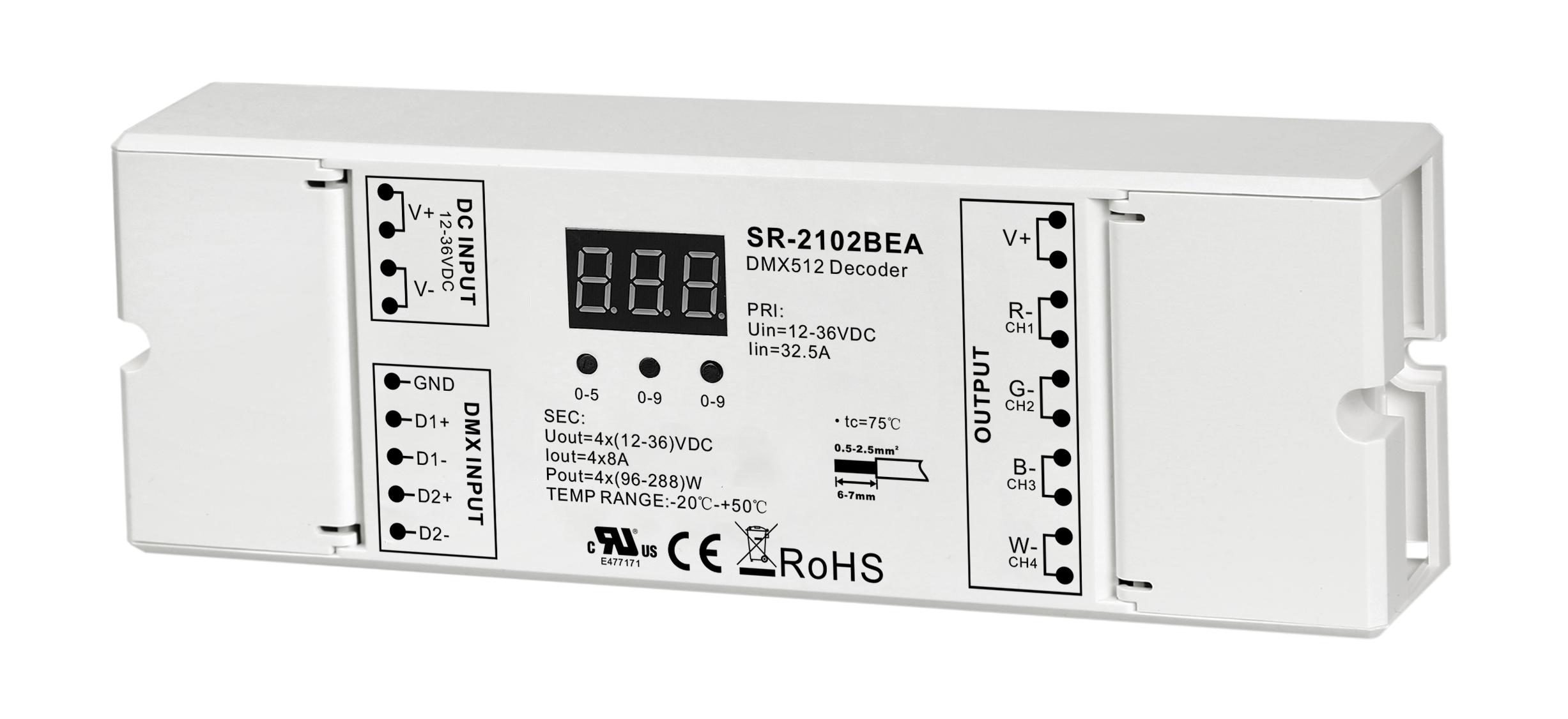

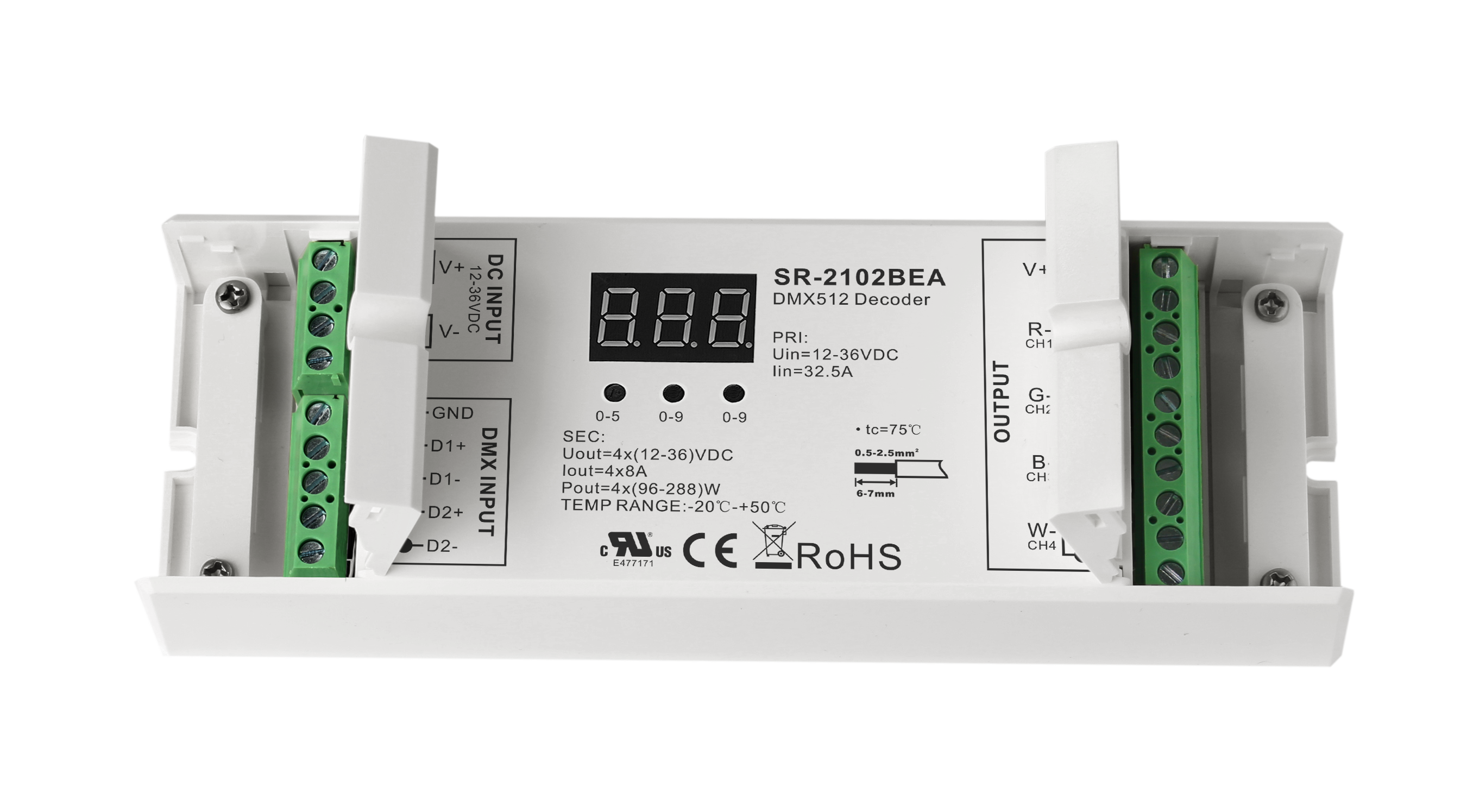

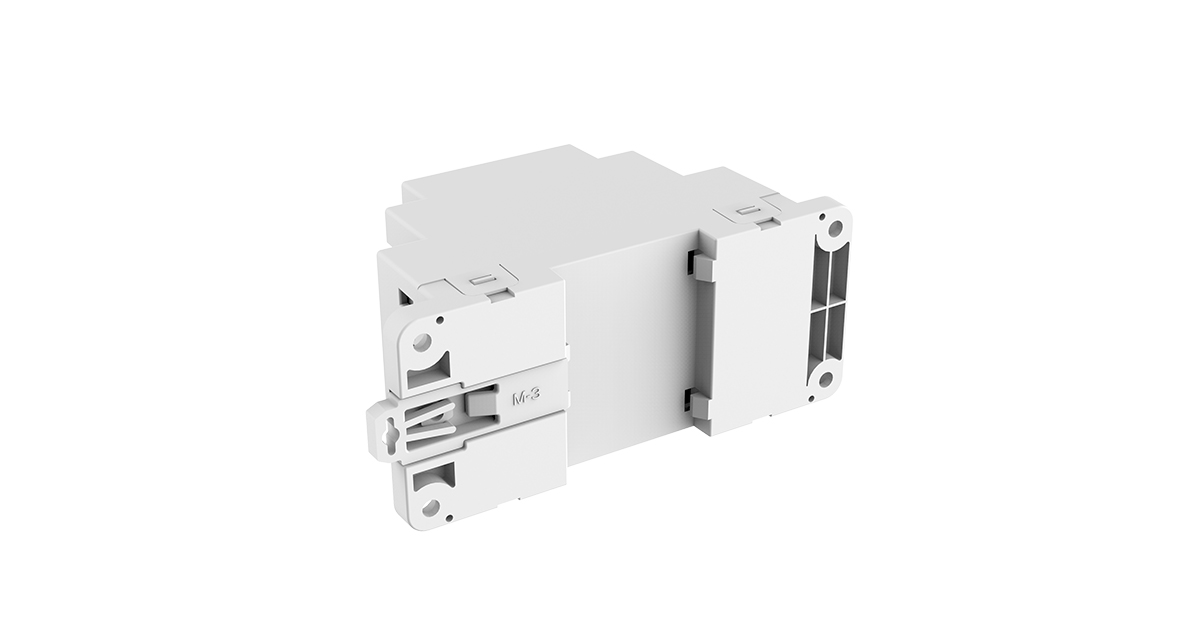

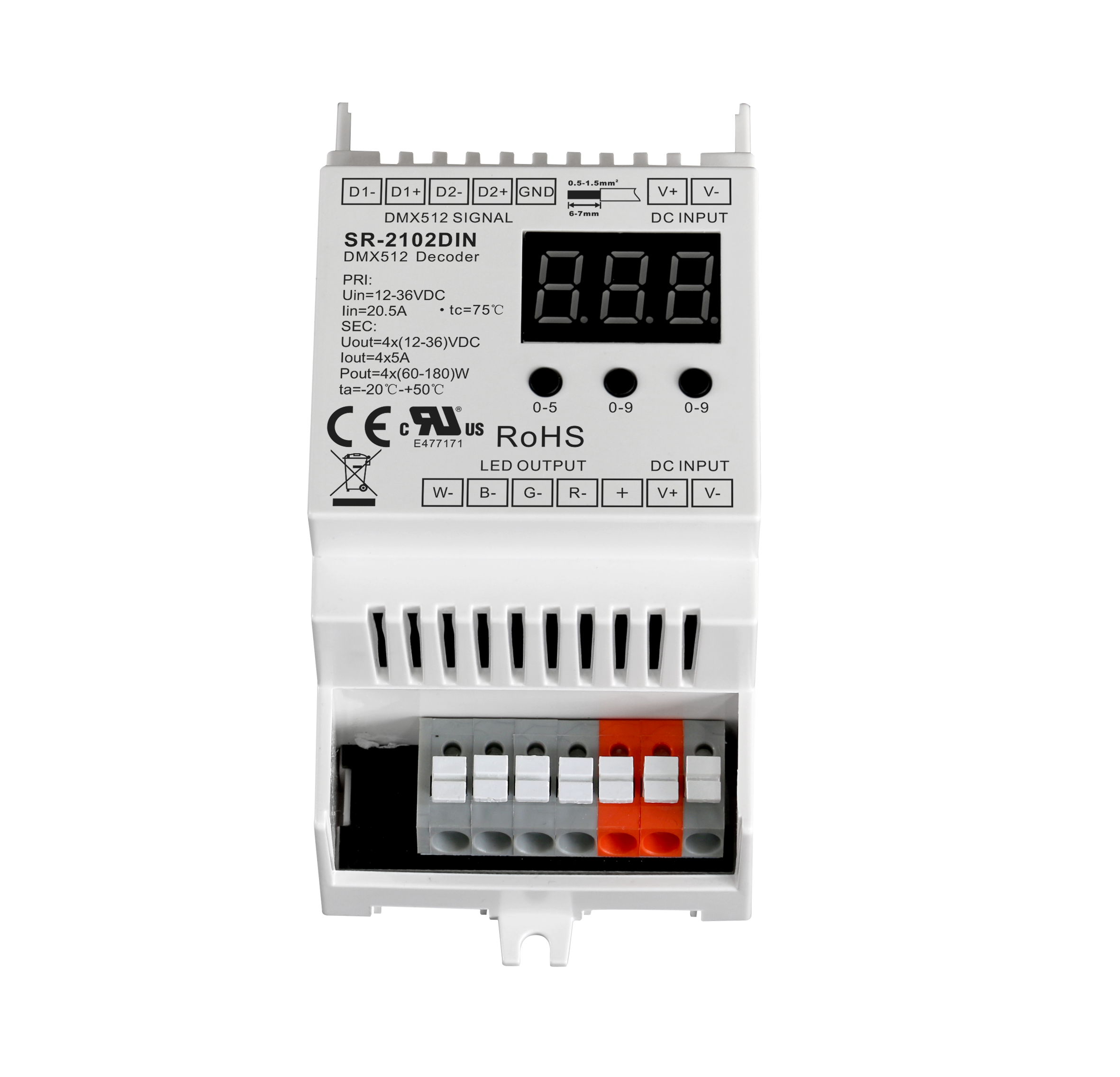

Da das SR-2812Wi selbst keine LEDs direkt schaltet, sondern nur DMX-Signale sendet, braucht jede Zone mindestens einen passenden DMX-Decoder. Für eine kompakte Vier-Zonen-Lösung eignet sich pro Zone je ein D4-L mit 5 Ampere pro Kanal oder ein SR-2102BEA mit 8 Ampere pro Kanal für leistungsstärkere RGBW-Installationen. Wer die Steuerung im Schaltschrank zentralisieren möchte, setzt vier SR-2102DIN auf Hutschiene ein. Alle Decoder findest du in der Kategorie DMX-Controller 12-48V DC, weitere Wandbedienteile und Master-Geräte in der Kategorie DMX-Master-Controller.

Passend zum SR-2812Wi führen wir das komplette Sortiment an RGBW LED-Streifen sowie homogene COB RGBW LED-Streifen für punktfreies Licht in Aluprofilen. Wer nur eine einzelne Zone steuern möchte, findet im SR-2812B-DMX die Einsteiger-Variante ohne WiFi für den kleineren Anwendungsfall.

Installation und Stromversorgung

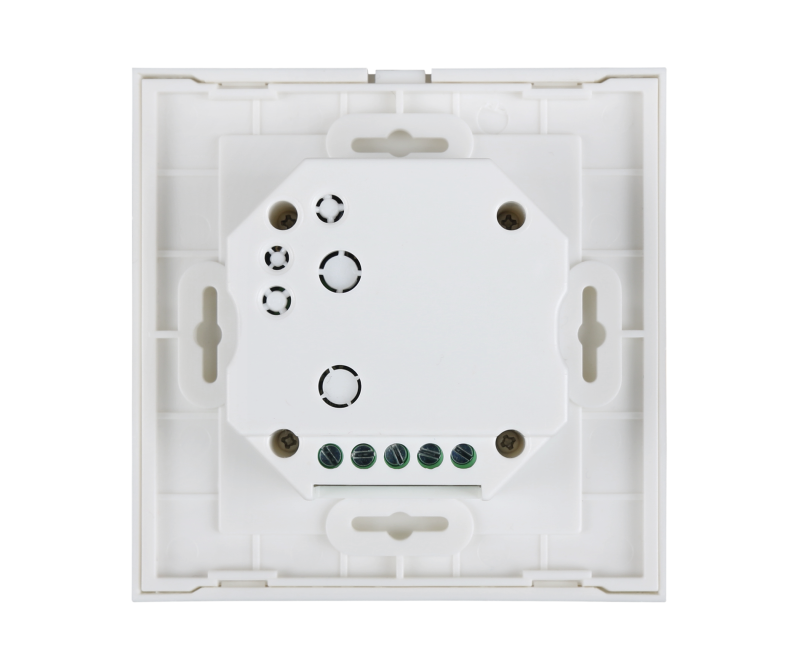

Der SR-2812Wi wird in eine handelsübliche Unterputzdose 86×86 Millimeter eingebaut und benötigt eine separate Stromversorgung mit 12-24 Volt DC. Da der Wandcontroller nur das Steuersignal erzeugt, reicht ein kompaktes 24V LED-Netzteil mit niedriger Wattzahl. Die DMX-Datenverbindung zwischen Master und Decoder erfolgt über ein zweipoliges geschirmtes Signalkabel, zum Beispiel eines unserer DMX-Kabel mit 110 oder 120 Ohm Wellenwiderstand. Für längere Buslängen oder mehrere parallele Stränge empfiehlt sich der Einsatz eines DMX-Splitters. Die angeschlossenen LED-Streifen sollten in passenden LED-Aluprofilen verbaut werden, um sauberes Wärmemanagement und ein professionelles Erscheinungsbild zu gewährleisten.

Bei Fragen zur DMX-Adressierung der vier Zonen, zur Decoder-Auswahl, zur App-Konfiguration, zur Verkabelung über mehrere Räume oder zur passenden Streifen-Konfiguration für deine RGBW-Anlage beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Das komplette Set aus Wandcontroller, vier Decodern, Netzteil und LED-Streifen stellen wir gerne als individuelles Angebot zusammen.
