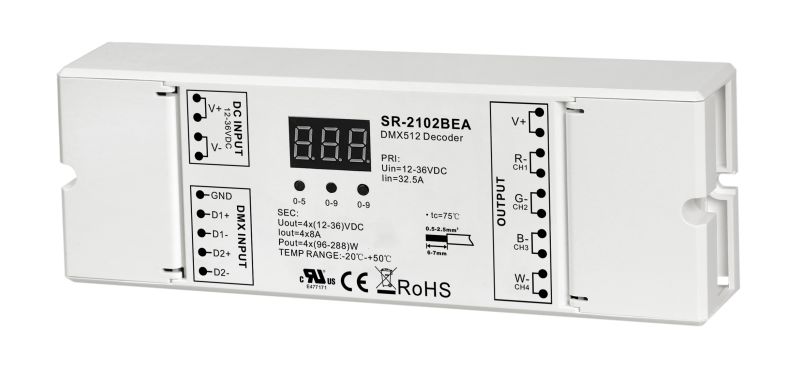

SR-2102BEA DMX512 & RDM Decoder 4-Kanal 8A pro Kanal 12-48V DC max. 32A für RGBW

Der SR-2102BEA ist die Power-Edition in der 4-Kanal-DMX-Decoder-Klasse. Mit 8 Ampere pro Kanal bei 12 bis 36 Volt DC, einer Gesamtbelastbarkeit von bis zu 32 Ampere und einem Eingangsspannungsbereich, der auch 48 Volt DC abdeckt, deckt das Gerät auch hochleistungs-LED-Installationen ab, bei denen Standard-4-Ampere-Decoder bereits an ihre Grenzen kommen. Besonders hervorzuheben ist die OTA-Firmware-Update-Funktion über den DMX-Bus, die das Gerät auch nach Jahren in der Anlage aktuell hält.

Die freie Konfigurierbarkeit zwischen 1-, 2-, 3- oder 4-Kanal-Betrieb macht den Decoder gleichermaßen geeignet für reine RGB-LED-Streifen und für vollwertige RGBW-Installationen mit separatem Weißkanal. Über RDM lassen sich DMX-Adresse, Dimmkurve und Geräte-Label aus der Ferne setzen, was Wartung und Inbetriebnahme erheblich vereinfacht.

8 Ampere pro Kanal: Power-Edition für leistungsstarke LED-Installationen

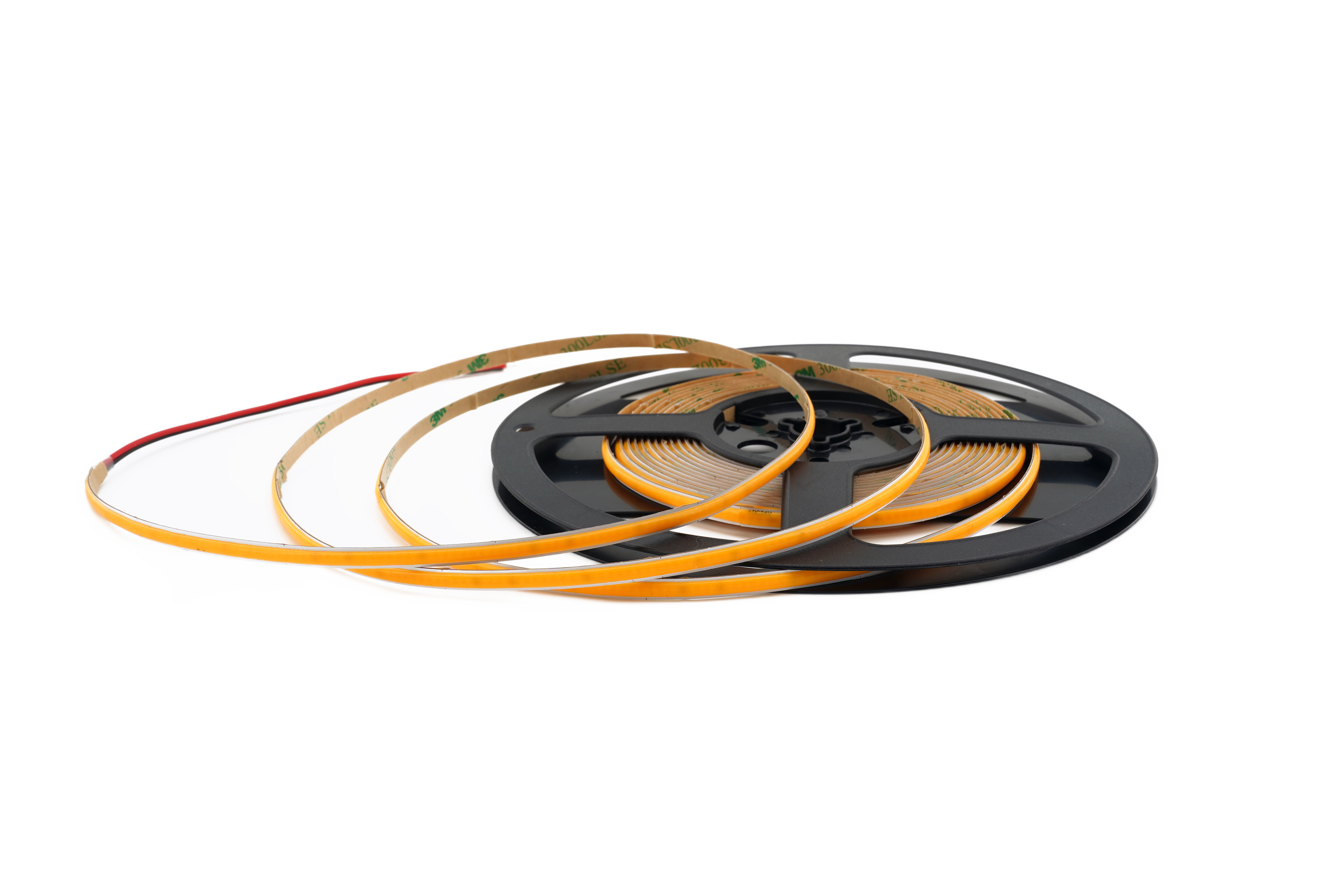

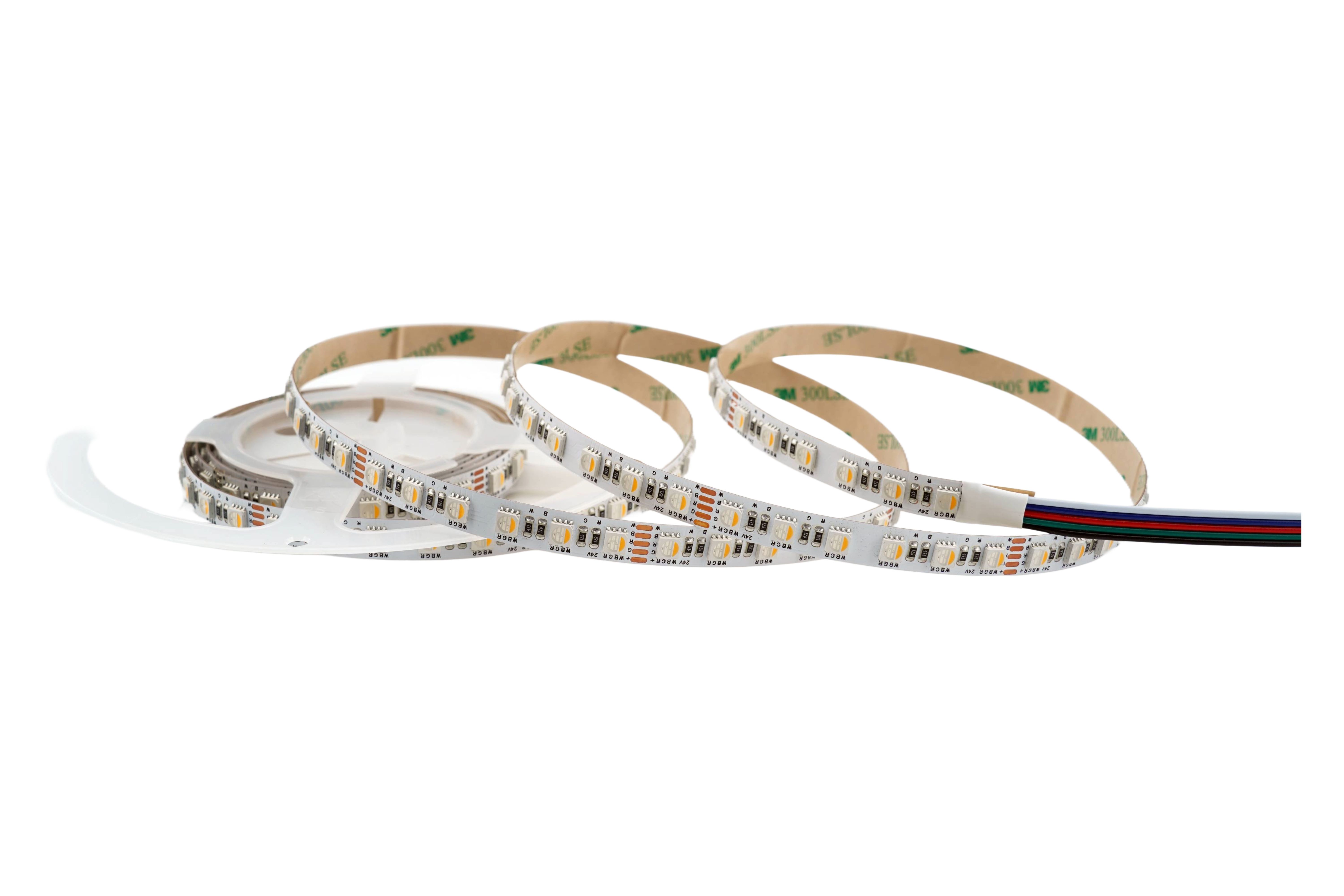

Während Standard-4-Kanal-DMX-Decoder typischerweise 4 oder 5 Ampere pro Kanal liefern, fährt der SR-2102BEA mit 8 Ampere pro Kanal eine ganz andere Liga. Das macht ihn zur richtigen Wahl für hochleistungs-LED-Streifen wie unsere 24V COB-Streifen mit 25 Watt pro Meter oder leistungsstarke RGBW 4-in-1 LED-Streifen mit hoher Helligkeitsausgabe.

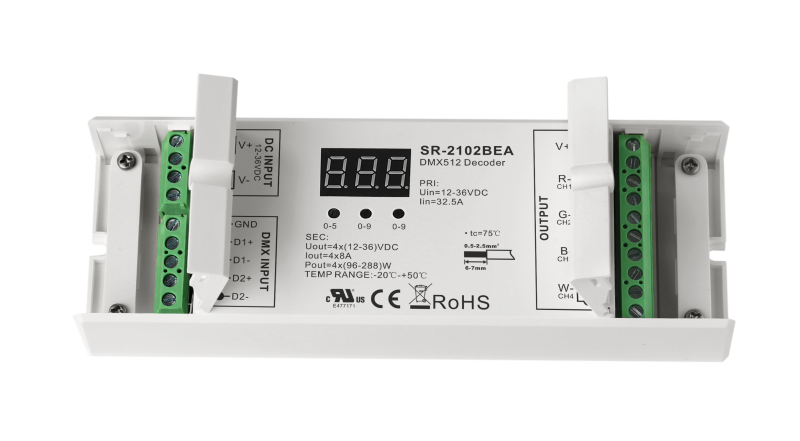

In Zahlen heißt das bei 24 Volt Versorgungsspannung: pro Kanal lassen sich bis zu 192 Watt schalten, über alle vier Kanäle aggregiert maximal 768 Watt, bei 12 Volt entsprechend weniger. Bei 48 Volt reduziert sich die maximale Stromstärke pro Kanal auf 4 Ampere, woraus 192 Watt pro Kanal werden. Die Schraubklemmen-Anschlüsse sind entsprechend dimensioniert und nehmen auch dickere Querschnitte sicher auf, was bei den durchfließenden Strömen wichtig ist. Wer Standard-Decoder mit nur 4 Ampere pro Kanal verwendet, müsste zwei Geräte parallel betreiben, um die gleiche Leistung wie der SR-2102BEA zu schalten.

OTA-Firmware-Update: Zukunftssicherheit über den DMX-Bus

Eine Eigenschaft, die den SR-2102BEA von praktisch allen anderen 4-Kanal-Decodern abhebt, ist die OTA-Update-Funktion. OTA steht für Over-The-Air, in diesem Fall heißt das: die Firmware des Decoders kann über den vorhandenen DMX-Bus aktualisiert werden, ohne dass das Gerät ausgebaut, geöffnet oder physisch berührt werden muss.

Das Update läuft über einen USB-zu-Seriell-Konverter und die zugehörige Windows-Software, die der Installateur an einen beliebigen Decoder im DMX-Bus anschließt. Über die Daisy-Chain werden auch nachgeschaltete Decoder erreicht und gemeinsam aktualisiert. In der Praxis ist das ein massiver Service-Vorteil: Wenn ein Decoder in einer abgehängten Decke, einer Verkleidung oder einem schwer zugänglichen Verteilerkasten verbaut ist, ersparen OTA-Updates die komplette Demontage. Hersteller-Updates für neue DMX-Master, optimierte Dimmkurven oder Bug-Fixes werden einfach übertragen, das Gerät bleibt am Platz. Für Profi-Installateure mit langfristigen Wartungsverträgen ist diese Funktion ein direkter Service-Vorteil. Für Endkunden bedeutet sie, dass die Anlage über Jahre hinweg auf dem aktuellen Stand bleibt, ohne wiederholte Bauarbeiten.

RDM-Fernkonfiguration und flexible 1- bis 4-Kanal-Aufteilung

Über das digitale Display am Gerät lässt sich der SR-2102BEA zwischen 1-, 2-, 3- oder 4-Kanal-Betrieb umschalten. Im 4-Kanal-Modus übernimmt er RGBW-Streifen mit separatem Weißkanal oder vier separate einfarbige Lichtkreise mit individueller Dimmung. Im 3-Kanal-Modus eignet er sich für klassische RGB-Streifen mit einem zusätzlichen gepaarten Ausgang. Im 1- oder 2-Kanal-Modus arbeitet er als reiner Dimmer für eine oder zwei Zonen, wobei alle vier Hardware-Ausgänge mit einer gemeinsamen Adresse synchron laufen.

RDM-Unterstützung (Remote Device Management) erweitert diese Flexibilität um die Fernkonfiguration. DMX-Adresse, Dimmkurven-Gamma zwischen 0,1 und 9,9 sowie das Geräte-Label lassen sich über den DMX-Master setzen. Besonders nützlich ist die Identify-Device-Funktion: Auf Befehl vom Master beginnt das Display des angesprochenen Decoders zu blinken, und die angeschlossenen LEDs blinken im gleichen Rhythmus mit. Damit lässt sich auch in einer Großanlage mit vielen baugleichen Decodern das spezifische Gerät schnell finden, ohne im Verteilerkasten zu suchen. Diese Funktion ist in Kombination mit professionellen DMX-Master-Controllern oder DMX-Software-Lösungen ein massiver Service-Vorteil.

Spannungsbereich von 12 bis 48 Volt: Flexibilität für jede Installation

Der weite Eingangsspannungsbereich von 12 bis 48 Volt DC macht den SR-2102BEA zu einer der flexibelsten Lösungen für unterschiedliche LED-Systeme. Bei 12 Volt eignet er sich für Standard-12V-LED-Streifen, bei 24 Volt für die heute weit verbreiteten 24V-Installationen, und bei 36 oder 48 Volt für moderne Niedervolt-Profi-Systeme mit besseren Wirkungsgraden bei längeren Strecken.

Höhere Versorgungsspannungen reduzieren die Stromstärke pro Streifen-Meter und damit die Verluste in Zuleitungen. Wer ein längeres Streifensystem mit 48 Volt fährt, kann mehr Meter ohne Einspeisung anschließen als bei 12 Volt. Wichtig in der Planung: Bei Versorgung mit 48 Volt reduziert sich die maximale Stromstärke pro Kanal von 8 auf 4 Ampere, was leistungstechnisch aber kompensiert wird durch die höhere Spannung. Die Auswahl der Versorgungsspannung sollte zum verwendeten LED-Netzteil passen, hier eignen sich vor allem die Mean Well HLG-Serie oder LTECH-Treiber in der entsprechenden Spannungsklasse.

Integration in DMX-Lichtsysteme und Anwendungsbereiche

Der SR-2102BEA ist ein Profi-Werkzeug für hochwertige LED-Installationen mit hohem Leistungsbedarf bei klassischer 2-kHz-PWM. Klassische Einsatzgebiete sind anspruchsvolle Architekturbeleuchtung in Hotels und Gastronomie mit hellen, farbsteuerbaren Akzentbereichen, hochwertige Ladenbeleuchtung mit dynamischen Farbszenen, Theater- und Bühnenbeleuchtung mit großen RGBW-Flächen sowie Messetechnik mit großen LED-Wänden und Kanal-intensiven Setups.

Für Foto-, Film- und Broadcast-Anwendungen mit kurzen Belichtungszeiten oder Slow-Motion-Aufnahmen, bei denen höhere PWM-Frequenzen ab 8 kHz oder mehr benötigt werden, ist unser 24-Kanal DMX-Decoder mit umschaltbaren PWM-Frequenzen die bessere Wahl, weil der SR-2102BEA auf einer festen 2-kHz-PWM-Frequenz arbeitet.

Bei größeren Anlagen mit mehreren Decodern empfehlen wir den Einsatz von DMX-Splittern zur sauberen Signalverteilung sowie DMX-Signalverstärkern bei langen Bus-Strecken jenseits der 300-Meter-Spezifikationsgrenze. Hochwertige DMX-Kabel mit 120 Ohm Wellenwiderstand sind die Grundlage jeder zuverlässigen DMX-Installation. Für Anlagen mit weniger Anforderungen an die Stromstärke ist die Standard-Variante mit 4 Ampere pro Kanal die wirtschaftlichere Wahl, weitere DMX-Decoder findest du in unserer Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur konkreten Anlagenplanung, zur Lastdimensionierung oder zur passenden Kombination mit LED-Aluprofilen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Profi-Setups aus dem LED-Steuerungs-Sortiment mit Master-Controllern, Decodern, Splittern und Verkabelung stellen wir gerne ein individuelles Angebot zusammen.
