D4-L 4-Kanal DMX512 & RDM Controller 12-24V DC 5A/Kanal max. 20A für RGBW LED Streifen

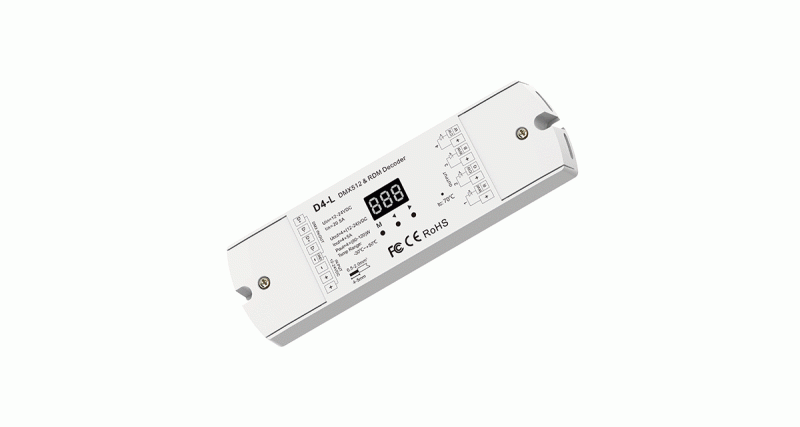

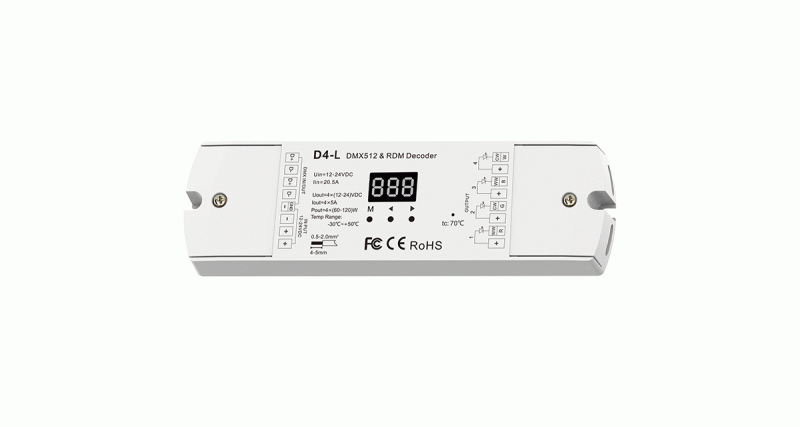

Nicht jede DMX-Installation läuft über einen Schaltschrank. Oft sitzt die Steuerung am besten direkt dort, wo das Licht entsteht: im Möbel, in der abgehängten Decke oder im Hohlraum der Voute. Genau dafür ist der D4-L gemacht, ein kompakter DMX Controller für RGBW LED Streifen, RGB, CCT und einfarbige Lichtbänder mit 12 oder 24 V. Vier Kanäle mit jeweils 5 A liefern genug Reserve auch für leistungsstarke Bänder, RDM sorgt für bidirektionale Kommunikation mit dem Pult, und über Tasten und Display nimmst du alle Einstellungen ohne weiteres Zubehör direkt am Gerät vor. Das leichte Aufbaugehäuse wird einfach dort verschraubt, wo Platz ist, und verschwindet unsichtbar hinter Blende, Möbelkorpus oder Deckensegel.

Dezentrale Montage direkt an der Lichtlinie

Der große Vorteil der kompakten Bauform zeigt sich in der Praxis: Je näher der Decoder am LED Streifen sitzt, desto kürzer bleiben die Sekundärleitungen und desto geringer fällt der Spannungsfall auf dem Weg zum Band aus. In der Voutenbeleuchtung verschwindet der D4-L direkt im Deckenhohlraum, in der Gastronomiebeleuchtung sitzt er unauffällig hinter der Theke oder im Deckensegel über den Tischen, während nur die dünne DMX-Leitung zur zentralen Steuerung zurückläuft. So baust du auch verteilte Anlagen sauber auf: ein Decoder pro Raum oder Zone, jeder mit eigener Adresse, alle an einer gemeinsamen DMX-Linie. Wer stattdessen zentral im Verteiler arbeiten möchte, greift zur Hutschienen-Variante, dem D4 DMX Controller, der zusätzlich Spannungen bis 48 V unterstützt.

RDM Adressierung und feines Dimmen bis in tiefe Werte

Die DMX-Startadresse vergibst du wahlweise klassisch über die Tasten am Gerät oder dank RDM bequem aus der Ferne vom Pult oder der Software aus. Das zahlt sich vor allem dann aus, wenn der Decoder nach der Montage schwer zugänglich im Hohlraum sitzt: Adresse ändern, Gerät identifizieren, Einstellungen prüfen, alles ohne die Blende zu öffnen. Beim Dimmen arbeitet der D4-L wahlweise mit 16-Bit-Auflösung für stufenlose Verläufe bis in tiefste Helligkeitswerte, dazu wählst du zwischen linearer und logarithmischer Dimmkurve. Die PWM-Frequenz stellst du in acht Stufen von 250 Hz bis 32 kHz ein. Für Wohn- und Objektbeleuchtung genügt eine niedrige Frequenz, sobald gefilmt oder fotografiert wird, schaltest du hoch und das Licht bleibt in der Aufnahme komplett flimmerfrei. Liegt einmal kein DMX-Signal an, hält die integrierte Auto-Funktion voreingestellte Programme bereit, sodass die Beleuchtung nicht dunkel bleibt.

Anschluss, Stromversorgung und Absicherung

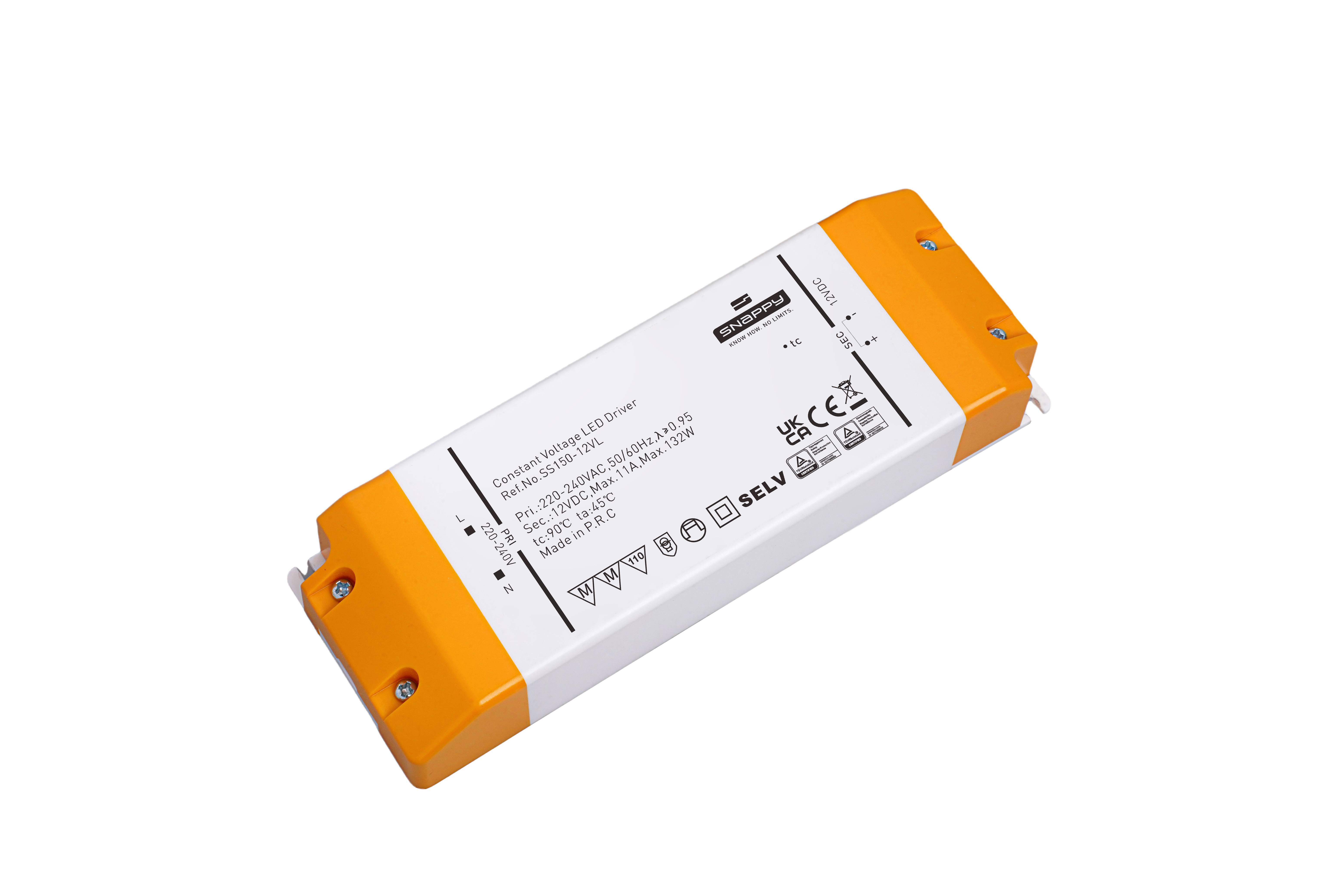

Angeschlossen wird der D4-L komplett über Schraubklemmen: Versorgung vom Netzteil, vier Ausgänge zum LED Streifen sowie DMX-Eingang und DMX-Ausgang zum Durchschleifen an den nächsten Empfänger in der Linie. Für die Signalleitung empfehlen wir geschirmte DMX Kabel, damit das Signal auch über längere Wege stabil bleibt. Die Stromversorgung übernimmt ein Konstantspannungsnetzteil aus der Kategorie 24V LED Netzteile, dimensioniert mit Reserve über der Anschlussleistung deiner Streifen. Wie du den Bedarf sauber ausrechnest, zeigt der Ratgeber LED Netzteil berechnen. Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung sichern den Dauerbetrieb ab. Und wenn deine Lichtlinie über die übliche Rollenlänge hinauswächst, hilft dir der Ratgeber LED Streifen neu einspeisen dabei, die Helligkeit über die gesamte Strecke konstant zu halten.
