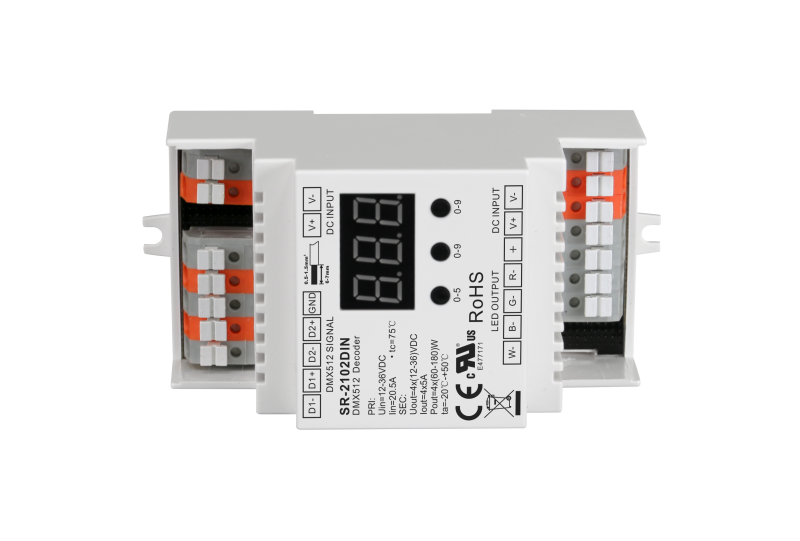

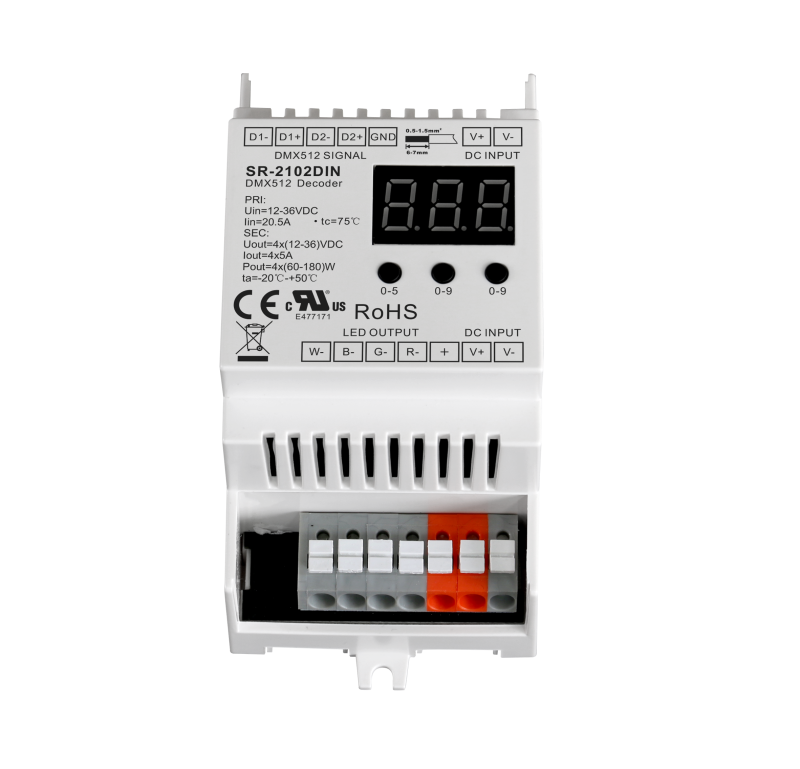

SR-2102DIN DMX512 & RDM Hutschienen Decoder 4-Kanal 5A pro Kanal 12-48V DC für RGBW LED Streifen

Der SR-2102DIN ist der Hutschienen-Spezialist in der 4-Kanal-DMX-Decoder-Klasse. Mit 5 Ampere pro Kanal bei 12 bis 36 Volt DC, einer Gesamtbelastbarkeit von bis zu 20 Ampere und einer Bauform für die DIN-Hutschiene macht er saubere Schaltschrank- und Verteilereinbauten möglich, ohne Kompromisse bei der DMX-Funktionalität. Besonders nützlich für Profi-Installationen ist die OTA-Firmware-Update-Funktion über den DMX-Bus, die Service-Einsätze nach Inbetriebnahme erheblich reduziert.

Die freie Konfigurierbarkeit zwischen 1-, 2-, 3- oder 4-Kanal-Betrieb macht den Decoder gleichermaßen geeignet für reine RGB-LED-Streifen und für vollwertige RGBW-Installationen mit separatem Weißkanal. Über RDM lassen sich DMX-Adresse, Dimmkurve und Geräte-Label aus der Ferne setzen, was Wartung und Inbetriebnahme bei fest verbauten Anlagen erheblich vereinfacht.

Hutschienen-Montage für den sauberen Schaltschrank-Aufbau

Die DIN-Rail-Bauform ist das Kernmerkmal dieses Decoders. Mit einer Breite von 53 Millimetern, das entspricht etwa 3 Teilungseinheiten auf einer Standard-Hutschiene, passt der SR-2102DIN sauber in jeden Schaltschrank, Verteilerkasten oder Profi-Verteiler im Gebäudeinstallations-Bereich. Damit ist er die richtige Wahl für Elektriker und Lichtplaner, die DMX-Installationen nach Vorschrift in einem geschlossenen, abgesicherten Schaltschrank realisieren wollen.

Im Vergleich zu Aufbau-Decodern, die irgendwo in der Decke oder hinter einer Verkleidung verschwinden, hat das einen ganz praktischen Vorteil: Alle DMX-Decoder, Hutschienen-LED-Netzteile, Sicherungsautomaten und sonstige Verteilerelemente liegen zentral und übersichtlich nebeneinander. Wartung, Erweiterung und Fehlersuche werden dadurch deutlich einfacher. Die Verdrahtung erfolgt über Steckklemmen, was die Verdrahtung im Vergleich zu Schraubklemmen beschleunigt und beim Wechsel oder Tausch von Komponenten weniger Aufwand erfordert.

OTA-Firmware-Update: Updates ohne Demontage aus dem Schaltschrank

Auch der SR-2102DIN unterstützt das OTA-Firmware-Update über den DMX-Bus. OTA steht für Over-The-Air, was hier bedeutet: die Firmware lässt sich über die vorhandene DMX-Verkabelung aktualisieren, ohne dass jemand den Schaltschrank öffnen, den Decoder aus der Hutschiene nehmen oder einzeln verkabeln muss.

Das Update läuft über einen USB-zu-Seriell-Konverter und die zugehörige Windows-Software, die der Installateur an einen Decoder im DMX-Bus anschließt. Über die Daisy-Chain werden nachgeschaltete Decoder direkt mitversorgt. Gerade bei Anlagen mit mehreren Decodern, wie sie im Schaltschrank typisch sind, spart das massiv Service-Zeit. Hersteller-Updates für Kompatibilität mit neuen DMX-Mastern, optimierte Dimmkurven oder Bug-Fixes werden einfach übertragen, der Schaltschrank bleibt zu, die Anlage in Betrieb. Für Installateure mit Wartungsverträgen ist das ein direkter Service-Vorteil und für den Endkunden bedeutet es, dass die Anlage über Jahre hinweg ohne Bauarbeiten auf dem aktuellen Stand bleibt.

RDM-Fernkonfiguration und flexible 1- bis 4-Kanal-Aufteilung

Über das digitale Display auf der Front des Decoders lässt sich der SR-2102DIN zwischen 1-, 2-, 3- oder 4-Kanal-Betrieb umschalten. Im 4-Kanal-Modus übernimmt er RGBW-Streifen mit separatem Weißkanal oder vier separate einfarbige Lichtkreise mit individueller Dimmung. Im 3-Kanal-Modus eignet er sich für klassische RGB-Streifen mit einem zusätzlichen gepaarten Ausgang. Im 1- oder 2-Kanal-Modus arbeitet er als reiner Dimmer für eine oder zwei Zonen, bei dem alle vier Hardware-Ausgänge synchron unter einer gemeinsamen Adresse laufen.

RDM-Unterstützung (Remote Device Management) macht die nachträgliche Konfiguration im verbauten Zustand möglich. DMX-Adresse, Dimmkurven-Gamma zwischen 0,1 und 9,9 sowie das Geräte-Label lassen sich über den DMX-Master setzen, ohne dass der Schaltschrank geöffnet werden muss. Besonders praktisch ist die Identify-Device-Funktion: auf Befehl vom Master beginnt das Display des angesprochenen Decoders zu blinken und die angeschlossenen LEDs blinken im gleichen Takt mit. In einem Schaltschrank mit fünf oder zehn baugleichen Decodern findet sich der gesuchte damit in Sekunden, ohne dass jemand Beschriftungen abfotografieren oder Adresslisten herauskramen muss. Diese Funktion ist in Kombination mit professionellen DMX-Master-Controllern oder DMX-Software-Lösungen ein massiver Service-Vorteil.

Spannungsbereich 12 bis 48 Volt und passende DIN-Rail-Netzteile

Der Eingangsspannungsbereich von 12 bis 48 Volt DC macht den SR-2102DIN flexibel für unterschiedliche LED-Systeme. Bei 12 oder 24 Volt eignet er sich für die heute weit verbreiteten Standard-LED-Streifen, bei 36 oder 48 Volt für Niedervolt-Profi-Systeme mit besserer Effizienz bei längeren Strecken. Wichtig in der Planung: bei 48 Volt Versorgung reduziert sich die maximale Stromstärke pro Kanal von 5 auf 2,5 Ampere, was leistungstechnisch durch die höhere Spannung kompensiert wird.

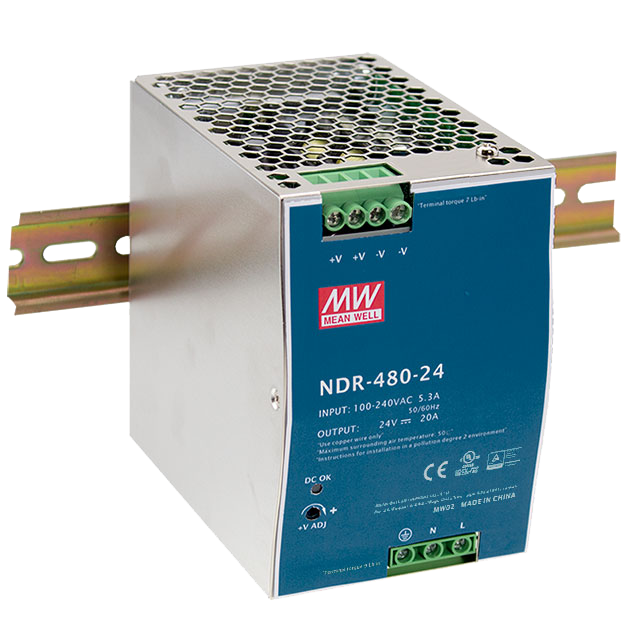

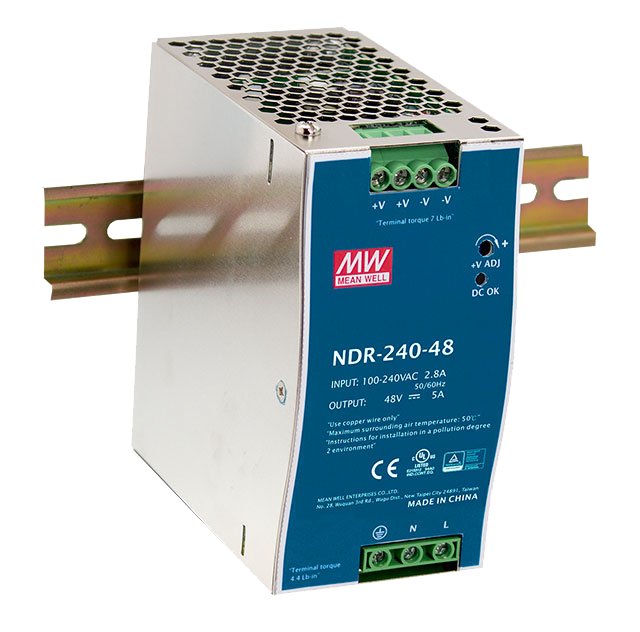

Für saubere Schaltschrank-Installationen empfehlen wir DIN-Rail-Netzteile aus der gleichen Bauform. Die Mean Well HDR-Serie ist als 1-TE-, 2-TE- und 3-TE-Variante in Leistungen von 15 bis 150 Watt verfügbar, die größeren NDR-Modelle mit 240 oder 480 Watt eignen sich für umfangreichere Anlagen. Alle Optionen finden sich in unserer Kategorie Hutschienen-LED-Netzteile, ausgewählt für genau diese Art von Profi-Installationen.

Anwendungsbereiche und Integration in DMX-Lichtsysteme

Der SR-2102DIN ist die richtige Wahl überall dort, wo DMX-Lichtsteuerung professionell in einem Schaltschrank oder Verteiler installiert wird. Typische Anwendungsfelder sind die Architekturbeleuchtung in Hotels und Gastronomie mit farbsteuerbaren Akzentbereichen, Bürobeleuchtung mit dynamischer Lichtszenen-Steuerung, hochwertige Ladenbeleuchtung mit dynamischen Farbszenen sowie Messetechnik mit großen LED-Wänden und Kanal-intensiven Setups. Auch im Bereich der Gebäudeautomation mit zentralem Verteiler-Konzept ist der Decoder ein verlässlicher Baustein.

Bei größeren Anlagen mit mehreren Decodern empfehlen wir den Einsatz von DMX-Splittern zur sauberen Signalverteilung sowie DMX-Signalverstärkern bei langen Bus-Strecken jenseits der 300-Meter-Spezifikationsgrenze. Hochwertige DMX-Kabel mit 120 Ohm Wellenwiderstand sind die Grundlage jeder zuverlässigen DMX-Installation. Wenn die Montage außerhalb eines Schaltschranks erfolgen soll, findest du auch passende Aufbau-Decoder mit gleichen Features in unserer Kategorie DMX-Controller 12-48V DC.

Bei Fragen zur konkreten Schaltschrank-Planung, zur Lastdimensionierung oder zur passenden Auswahl der Hutschienen-Netzteile beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Profi-Setups aus dem LED-Steuerungs-Sortiment mit Master-Controllern, Decodern, Splittern und Verkabelung stellen wir gerne ein individuelles Angebot zusammen.
