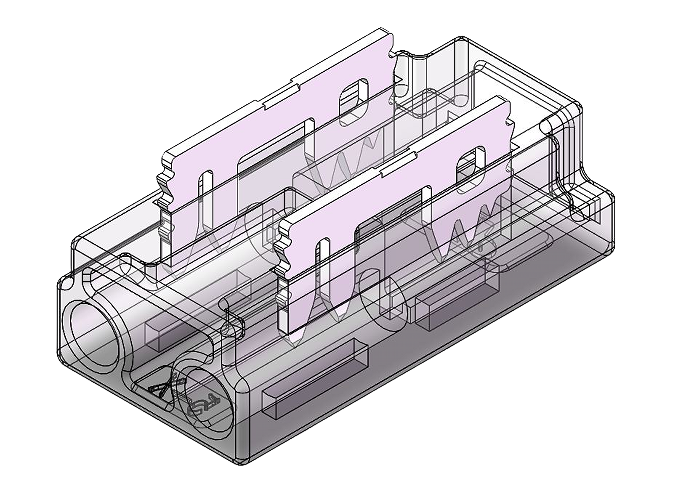

LED Anschlussverbinder – 2-polig, 5 mm, lötfrei & frei konfigurierbar für einfarbige COB LED Streifen (ohne Kabel)

Dieser Anschlussverbinder kommt bewusst ohne Kabel – Sie wählen Leitung und Länge selbst und konfektionieren den Anschluss genau nach Bedarf. Gedacht ist er für einfarbige COB-Streifen mit 5 mm Leiterbahn, also für die schmalen Bänder, die in enge Nuten und Möbelkanten passen. Auf der einen Seite wird der Streifen eingelegt, auf der anderen die abisolierte Litze – beides klemmt der Verbinder beim Zusammendrücken fest, ganz ohne Löten. Empfohlen sind Leitungen bis 22 AWG, wie sie unser Flachbandkabel für einfarbige LEDs bietet. Als passenden Streifen führen wir den COB LED-Streifen 5 mm. So lässt sich der Anschluss flexibel an die jeweilige Einbausituation anpassen.

Kabel und Länge frei bestimmen

Der Verzicht auf ein vormontiertes Kabel ist hier der eigentliche Vorteil. Sie sind nicht an eine feste Länge gebunden, sondern führen genau so viel Leitung, wie der Aufbau braucht. Wer lieber ein fertig konfektioniertes Kabel möchte, greift zur 5-mm-Variante mit 15-cm-Kabel. Sollen zwei Streifenstücke statt Streifen und Litze verbunden werden, eignet sich der Strip-zu-Strip Verbinder mit Kabel. Am freien Leitungsende schließen Sie je nach Aufbau eine LED Steuerung an. Den Strom liefert ein passend dimensioniertes 24V LED Netzteil. In der Schrankbeleuchtung lässt sich die Litze exakt bis zum Möbelausgang führen. Auch für durchgehende Linien der indirekten Beleuchtung ist die freie Längenwahl praktisch.

Den Streifen lötfrei anklemmen

Das Anklemmen erfordert keinen Lötkolben. Schneiden Sie den Streifen an einer Trennmarke gerade ab und legen Sie ihn bis zum Anschlag in den Verbinder ein. Auf der Kabelseite kommt die abisolierte Litze in die Klemme, bevor Sie das Gehäuse mit einer Zange schließen. Achten Sie auf die Polung, damit Plus und Minus über die ganze Strecke stimmen. Soll der Streifen zusätzlich verzweigt werden, hilft der Multifunktions-Verbinder 5 mm. Für eine reine Stück-zu-Stück-Verlängerung eignet sich der Strip-zu-Strip Schnellverbinder. An Verteilpunkten ergänzen Klemmen und Verbindungsclips den Aufbau. Damit der schmale Streifen geschützt sitzt, empfiehlt sich ein LED Aluprofil. Die einzelnen Schritte zeigt unser Ratgeber.

Strombelastung und wo die Grenzen liegen

Elektrisch ist der Verbinder für bis zu 4 A ausgelegt. Wie viel Streifen daran läuft, ergibt sich aus dessen Leistung – teilen Sie die Wattzahl durch die Spannung, das Ergebnis sollte unter 4 A bleiben. Beim Spannungsbereich deckt der Verbinder DC 5 bis 24 V ab und eignet sich damit für 12-V- wie 24-V-Systeme. Vorgesehen ist der Verbinder nur für einfarbige, 2-polige COB-Streifen; mehrkanalige Typen passen nicht, und mit IP20 bleibt der Einsatz auf trockene Innenräume beschränkt. In der Heimkinobeleuchtung lassen sich so schmale Akzentlinien setzen. An Stufen sorgt die frei wählbare Leitungslänge in der Treppenbeleuchtung für saubere Übergänge. Auch im Messebau ist die flexible Konfektionierung von Vorteil. Bei Fragen zur Auslegung erreichen Sie uns über WhatsApp.
