LED Multifunktions-Verbinder 5 mm – 2-polig & 8-in-1, lötfrei für einfarbige COB LED-Streifen

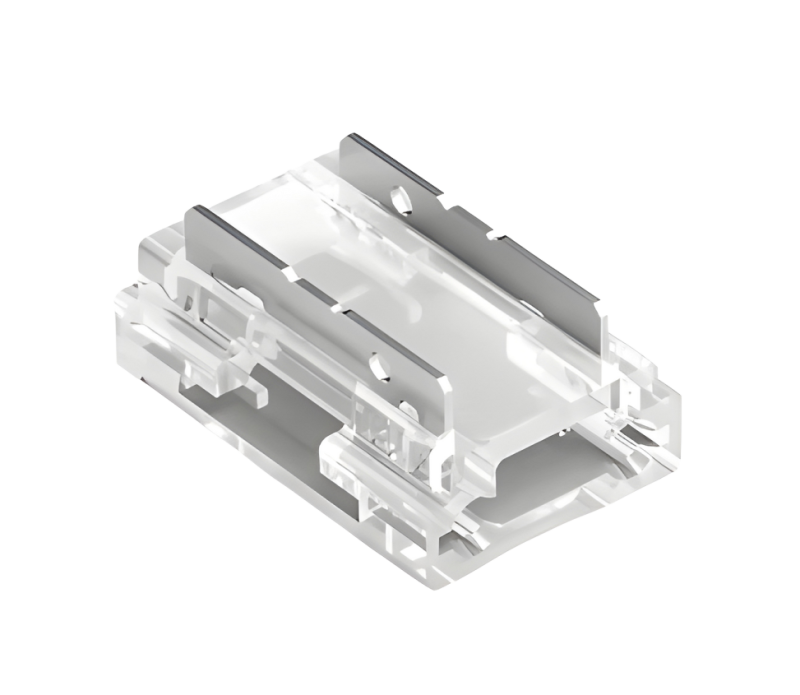

Der LED Multifunktions-Verbinder ist ein lötfreier 8-in-1 Steckverbinder für besonders schmale, einfarbige COB LED-Streifen mit nur 5 mm Breite. Gerade bei dieser filigranen Bauform ist eine saubere, werkzeugarme Verbindung wichtig – und genau das leistet dieses Bauteil, das bis zu acht Anschlussarten in sich vereint: gerade Verlängerung, L-Ecke, T-Abzweig, Kreuzung und den Übergang auf ein Kabel. Der Streifen wird in den passenden Steckplatz geschoben; mit leichtem Druck einer Zange stanzen sich integrierte Metallkontakte durch die Leiterbahn und stellen einen dauerhaften Kontakt her. Ausgelegt ist der Verbinder für 2-polige, nicht-wasserdichte 5-mm-Streifen und eine Spannung von DC 5–24 V. Passend dazu führen wir den schmalen COB LED-Streifen 5 mm. Er lässt sich ebenso mit anderen Modellen aus den einfarbigen 24V LED-Streifen kombinieren.

Ein Verbinder für acht Verbindungen – auch auf engstem Raum

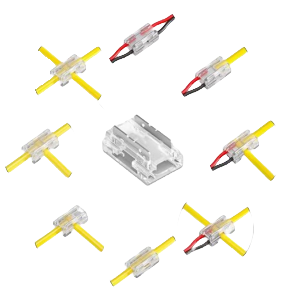

Der 8-in-1 Verbinder fasst die wichtigsten Verbindungsarten in einem Gehäuse zusammen: Er verlängert zwei Streifen gerade, führt sie über die L-Form um die Ecke, erzeugt mit dem T-Stück einen Abzweig und verteilt den Strom über die Kreuzform in vier Richtungen. Bei nur 5 mm Breite ist diese Vielseitigkeit besonders praktisch, weil hier kaum Platz für mehrere Einzeladapter bleibt. Wer ausschließlich gerade Stöße verbindet, kommt mit einem reinen Strip-zu-Strip Schnellverbinder aus. Für andere Streifenbreiten oder spezielle Ecklösungen lohnt der Blick in die Eckverbinder für Streifen. Geht es nur um den Anschluss an ein Kabel, finden Sie passende Modelle bei den Anschlussverbindern für Streifen. Seine Stärke spielt der schmale Verbinder vor allem in filigranen Aufbauten aus, etwa bei der Schrankbeleuchtung in Vitrinen und Regalen. Auch für dezente Lichtkanten der indirekten Beleuchtung ist die schlanke 5-mm-Linie ideal. Und bei feinen Akzenten der Gaming-Beleuchtung verschwindet der Verbinder nahezu unsichtbar hinter dem Streifen.

So gelingt die lötfreie Verbindung am schmalen Streifen

Beim 5-mm-Streifen kommt es auf Präzision an: Schneiden Sie genau an der Schnittmarke und führen Sie den Streifen mittig in den Steckplatz ein, damit beide Kontaktbahnen sicher greifen. Mit leichtem Druck einer Zange drücken Sie die Kontakte fest, bis sie spürbar in der Leiterbahn sitzen. Achten Sie auf die richtige Polung, sonst bleibt der Strang dunkel. Ein Hinweis aus der Praxis: Der Verbinder lässt sich nicht wieder öffnen, deshalb sollten Sie vor dem Festdrücken kurz die Ausrichtung prüfen. Für den Übergang auf ein Kabel nutzen Sie passendes Flachbandkabel für einfarbige LEDs. Wer eine frei konfigurierbare Kabelvariante bevorzugt, greift zum Strip-zu-Kabel Schnellverbinder. Damit der schmale Streifen sauber sitzt und geschützt ist, eignen sich flache Einbauprofile besonders gut. Als zusätzliche Verbindungslösung an der Einspeisung sind auch Klemmen und Verbindungsclips hilfreich. Weitere Hinweise zum Kürzen und Verbinden finden Sie in unserem Ratgeber.

Technische Grenzen und sichere Stromführung

Der Verbinder ist für einfarbige 5-mm-Streifen mit zwei Polen ausgelegt – RGB- oder weißdynamische Streifen mit mehr Kontaktbahnen passen nicht. Die Spannung darf zwischen DC 5 und 24 V liegen, womit sowohl 12-V- als auch 24-V-Streifen funktionieren. Mit Schutzart IP20 ist der Verbinder für trockene Innenräume bestimmt, nicht für Bad, Außen oder Feuchträume. Da sich der Strom bei T- und Kreuzverbindungen auf mehrere Stränge verteilt, sollten Sie den Spannungsfall im Blick behalten, damit jeder Abzweig gleich hell bleibt. Wie Sie die Gesamtleistung berechnen und ein Netzteil mit Reserve auswählen, klären Sie am besten über die 24V LED Netzteile. Soll sich das Licht dimmen oder per Funk schalten lassen, finden Sie die passende LED Steuerung für Ihren einfarbigen Streifen. Besonders schmale Streifen kommen häufig an Stufenkanten zum Einsatz – etwa für eine dezente Treppenbeleuchtung. Sind Sie unsicher, welche Verbindung zu Ihrem Projekt passt, beraten wir Sie gern direkt per WhatsApp.
