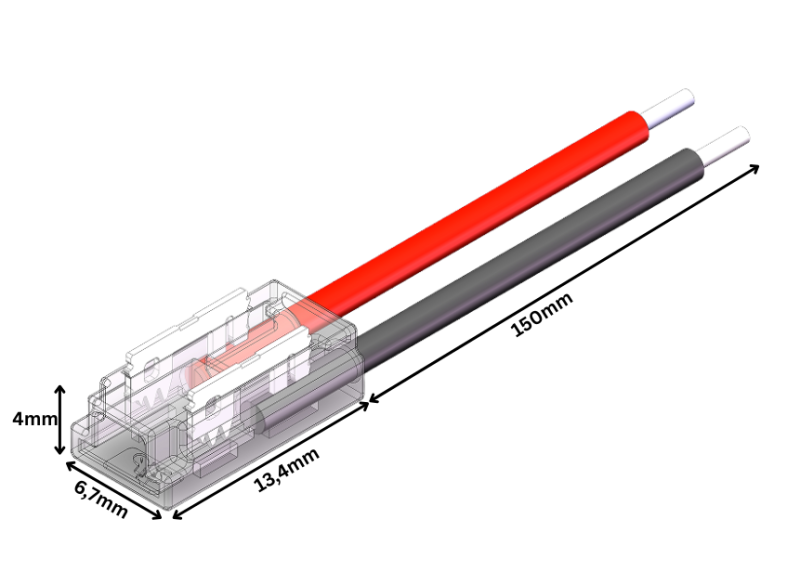

LED Anschlussverbinder – 2-polig, 5 mm, mit 15 cm Kabel, lötfrei für einfarbige COB LED Streifen

Mit 5 mm Leiterbahn ist dieser Anschluss auf besonders schmale COB-Streifen ausgelegt – also auf die kompakten Bänder, die in enge Nuten, Vitrinen oder Möbelkanten passen. Der Verbinder bringt das Kabel bereits mit: Eine 15 cm lange, 2-polige Leitung ist fest angeschlossen, sodass der Streifen ohne eigenes Konfektionieren direkt an Netzteil oder Steuerung geführt wird. Zum Anschließen schieben Sie den Streifen ein und drücken den Verbinder mit einer Zange zusammen – die Metallkontakte stanzen sich durch die Leiterbahn, ganz ohne Löten. Ausgelegt ist er für einfarbige COB-Streifen mit 5 mm Breite und DC 5–24 V. Den passenden Streifen führen wir als COB LED-Streifen 5 mm. Das übrige Sortiment finden Sie bei den einfarbigen 24V LED-Streifen.

Schmale 5-mm-Bauform mit fertigem Anschlusskabel

Der schmale Aufbau hat einen praktischen Vorteil: Der Verbinder trägt kaum auf und verschwindet auch in flachen Profilen oder hinter dünnen Blenden. Das fest angeschlossene Kabel nimmt Ihnen das Zuschneiden einer eigenen Leitung ab – die 15 cm genügen, um vom Streifen zur nächsten Stromquelle zu kommen. Wer die Länge lieber selbst wählt, nimmt die konfigurierbare Variante ohne Kabel. Reicht die Leitung nicht, lässt sie sich mit Flachbandkabel für einfarbige LEDs verlängern. Sollen zwei Streifenstücke statt Streifen und Kabel verbunden werden, eignet sich der Strip-zu-Strip Verbinder mit 15-cm-Kabel. Am Kabelende schließen Sie je nach Aufbau ein Netzteil oder eine LED Steuerung an. Typische Einsätze sind schmale Lichtlinien in der Küchenbeleuchtung. Auch in einer Voutenbeleuchtung kommt die geringe Breite zur Geltung.

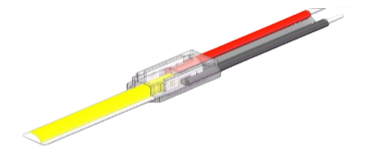

Streifen einschieben und verpressen

Der Anschluss gelingt in wenigen Schritten. Schneiden Sie den Streifen gerade an einer markierten Trennstelle, führen Sie ihn bis zum Anschlag in den Verbinder und pressen Sie das Gehäuse mit einer Zange, bis die Kontakte fassen. Wichtig ist die Polung: Rot liegt auf Plus, Schwarz auf Minus – behalten Sie das über die ganze Strecke bei. Möchten Sie den Streifen verzweigen oder mehrere Formen abbilden, hilft der Multifunktions-Verbinder 5 mm. Für eine einfache Verlängerung von Stück zu Stück eignet sich der Strip-zu-Strip Schnellverbinder. An Sammelpunkten lassen sich zusätzlich Klemmen und Verbindungsclips nutzen. Damit der schmale Streifen sauber und geschützt sitzt, empfiehlt sich ein LED Aluprofil. Eine bebilderte Schritt-für-Schritt-Anleitung steht im Ratgeber bereit.

Was der Verbinder elektrisch leistet

Elektrisch ist der Verbinder für bis zu 4 A ausgelegt. Das passt gut zu den 5-mm-COB-Streifen, die wegen ihrer schmalen Bauform meist weniger Strom ziehen als breitere Typen. Rechnen Sie die Leistung Ihres Abschnitts dennoch nach – teilen Sie die Wattzahl durch die Spannung, das Ergebnis sollte unter 4 A bleiben. Die Spannung darf zwischen DC 5 und 24 V liegen, womit sich 12-V- und 24-V-Streifen anschließen lassen. Vorgesehen ist der Verbinder ausschließlich für einfarbige, 2-polige COB-Streifen; mehrkanalige Bänder passen nicht, und mit IP20 bleibt der Einsatz auf trockene Innenräume beschränkt. Zur Versorgung wählen Sie ein 24V LED Netzteil mit etwas Reserve. Häufig sitzen die schmalen Streifen in der Gaming-Beleuchtung an Gehäusekanten. Ebenso oft kommen sie im Hobbyraum am Basteltisch zum Einsatz. Sind Sie unsicher, welcher Verbinder zu Ihrem Streifen passt, schreiben Sie uns einfach per WhatsApp.
