LED Anschlussverbinder – 4-polig, 10 mm, mit 15 cm Kabel, lötfrei für RGB SMD LED Streifen

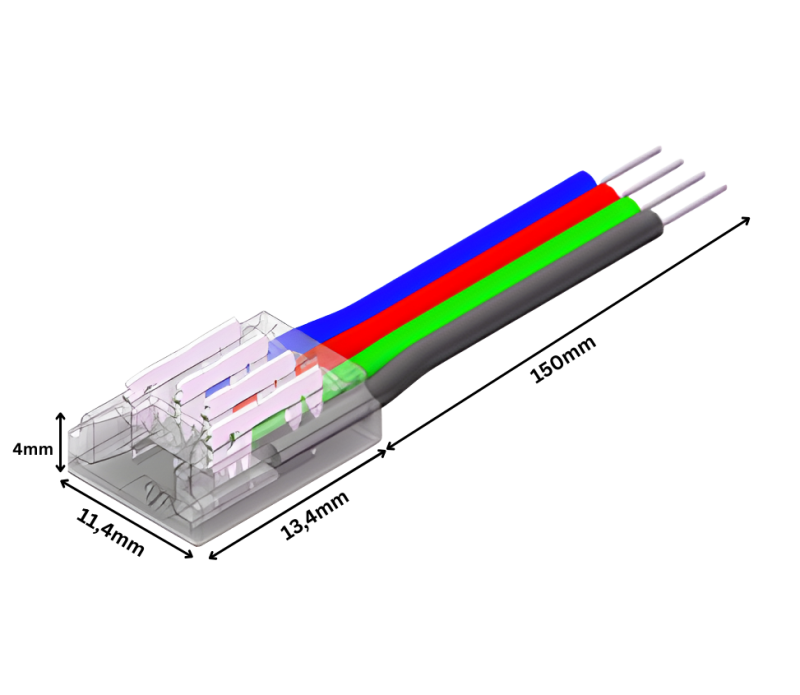

Dieser Verbinder ist auf SMD-RGB-Streifen abgestimmt – die klassische Bauart, bei der einzelne Farbchips als sichtbare Leuchtpunkte auf dem Band sitzen. Über vier Pads schließt er Rot, Grün, Blau und den gemeinsamen Pluspol an, sodass sich die Farben frei mischen lassen. Das 15-cm-Kabel ist schon montiert; Streifen einschieben, mit der Zange andrücken, fertig. Ausgelegt ist er für 10-mm-SMD-RGB-Bänder mit vier Kontakten, etwa den RGB SMD Streifen mit 60 LEDs/m. An den Adern steht Schwarz für Plus, die Farben verteilen sich auf Rot, Grün und Blau. Braucht es mehr Strecke, ergänzen Sie am freien Ende ein 4-adriges Anschlusskabel. So gelingt der Farbanschluss ohne Lötkolben in wenigen Handgriffen.

Drei Kanäle, ein Controller

Ein RGB-Streifen leuchtet erst bunt, wenn ein Controller die drei Farbkanäle getrennt regelt. Ohne ihn lässt sich nur ein- und ausschalten; die LED Steuerung übernimmt das Mischen von Rot, Grün und Blau. Strom kommt aus einem 24V LED Netzteil, das mit etwas Luft nach oben ausgelegt wird. Möchten Sie das Kabel selbst bestimmen, gibt es die konfigurierbare Ausführung ohne Kabel. In der Wohnzimmerbeleuchtung schafft farbiges Licht hinter dem TV eine ruhige Stimmung. In der Voutenbeleuchtung zieht sich ein Farbverlauf entlang der Decke. Und als indirekte Beleuchtung setzt RGB einzelne Wände in Szene.

Schneiden, einschieben, klemmen

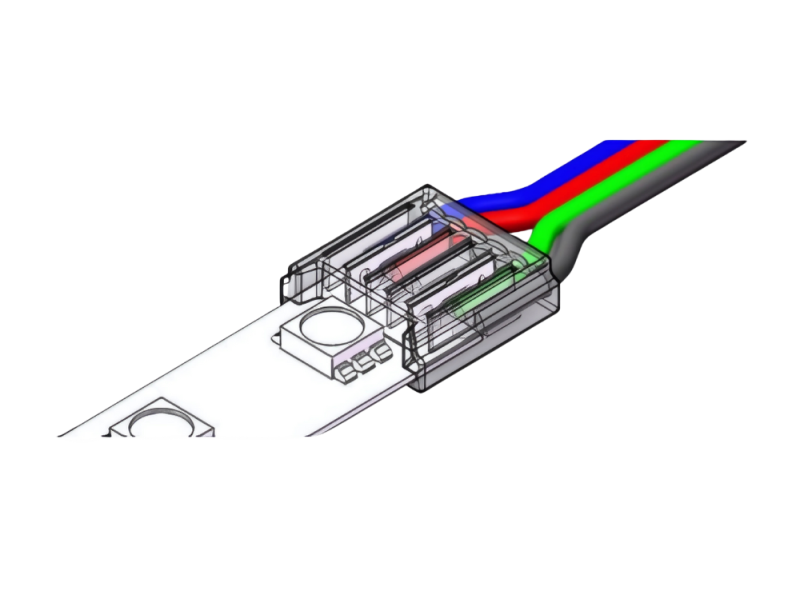

Gelötet wird hier nichts. Trennen Sie das Band nur an den vorgesehenen Schnittmarken zwischen den Leuchtpunkten und legen es bis zum Anschlag in die Klemme. Ein kurzer Zangendruck treibt die vier Kontakte gleichzeitig in die Pads. Kontrollieren Sie die Reihenfolge der Farben, sonst zeigt der Streifen später falsche Töne. Sollen zwei Bänder direkt aneinanderstoßen, übernimmt das der Strip-zu-Strip Verbinder für SMD RGB. Für eine Lücke dazwischen gibt es die Variante mit 15-cm-Brückenkabel. An Verzweigungen ergänzen Klemmen und Verbindungsclips die Verbindung. Im LED Aluprofil ruht der Streifen geschützt und kühl. Die Reihenfolge der Schritte zeigt unser Ratgeber.

Belastung und Grenzen

Mehr als 4 A sollten nicht über einen Verbinder laufen, gezählt über alle Kanäle. Wie weit der Streifen reicht, hängt an seiner Leistung je Meter; rechnen Sie Watt durch Volt und halten Sie sich unter 4 A. Als Spannung sind 5, 12 oder 24 V Gleichstrom möglich. Der Aufbau ist klar auf vier Pole festgelegt: Dreipolige CCT- und fünfpolige RGBW-Bänder gehören an andere Verbinder. Wegen IP20 bleibt der Einsatz innen und trocken. Weitere RGB-Bänder sind in der Kategorie RGB LED Streifen gelistet. In der Gastronomiebeleuchtung wechselt die Bar je nach Abend die Farbe. An der Deckenbeleuchtung zeichnet eine Farblinie die Raumkanten nach. Unklar, ob Ihr Streifen SMD und vierpolig ist? Melden Sie sich über WhatsApp.
