LED Streifen Verbinder 10mm RGB SMD 4-polig

4-poliger Strip-zu-Strip Verbinder für 10 mm RGB SMD LED Streifen – Farbband lötfrei koppeln

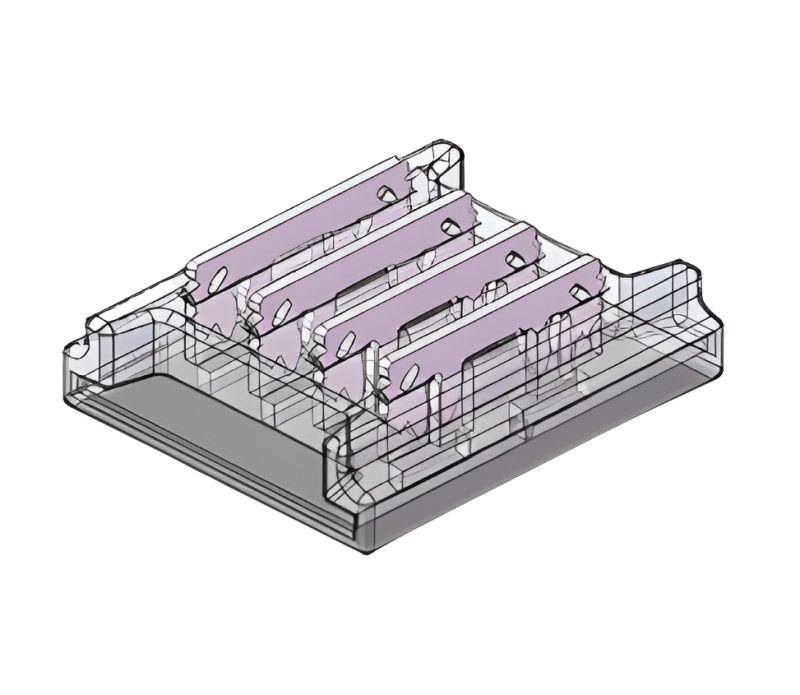

Dieser vierpolige Schnellverbinder verbindet zwei 10-mm-RGB-Streifen in SMD-Technik lötfrei in einem Arbeitsschritt. Auf diesen Bändern sitzen 5050-Chips, in denen je eine rote, grüne und blaue LED steckt; vier Kontakte übertragen den gemeinsamen Pluspol und die drei Farbleitungen. Die Streifenenden werden eingeschoben, ein Zangendruck presst die Metallkontakte gleichzeitig auf alle vier Pads. Wichtig ist die richtige Ausrichtung, damit Rot auf Rot, Grün auf Grün und Blau auf Blau trifft, sonst zeigt der Streifen falsche Farben. Gedacht ist er für ein gekürztes RGB-Band, das weiterlaufen soll, oder zwei Teile, die eine Linie bilden. Er passt zum RGB Streifen mit 60 LEDs/m. Mehr Helligkeit liefert der RGB Streifen mit 120 LEDs/m mit 5050-Chips.

RGB sauber weiterführen

Liegt zwischen den Bändern eine Distanz, etwa um eine Ecke, überbrückt sie die Variante mit 15-cm-Verbindungskabel und hält alle vier Adern bei. Soll die Anschlussseite frei bleiben, hilft die konfigurierbare Ausführung ohne Kabel. Die Farbe selbst steuert kein Dimmer, sondern ein RGB-Controller aus der LED Steuerung, der die drei Farbkanäle getrennt mischt. Den nötigen Strom liefert ein 24V LED Netzteil mit etwas Luft nach oben. In der Gaming-Beleuchtung wandert ein Farbverlauf vom Schreibtisch über das Regal. In der Heimkinobeleuchtung taucht das Band die Wand hinter dem Bildschirm in wechselnde Töne.

SMD-Streifen kürzen und einsetzen

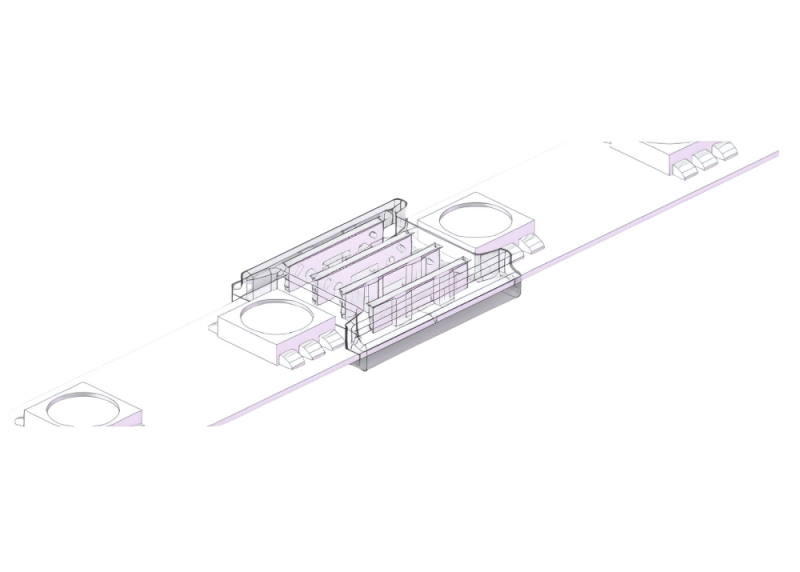

Trennen Sie das Band nur an den markierten Trennpunkten, damit alle vier Kontaktflächen unversehrt bleiben. Schieben Sie beide Enden bis zum Anschlag ein, bis die vier Federzungen auf den Pads liegen, und drücken Sie das Gehäuse mit der Zange fest. Bei SMD-RGB sitzen die Farbpunkte sichtbar nebeneinander; ein Diffusor im Profil verteilt das Licht gleichmäßiger. Die volle Farbauswahl zeigt die Kategorie RGB LED Streifen. Verteiler und Abzweige bauen Sie mit Klemmen und Verbindungsclips auf. Im LED Aluprofil liegt das Band fest und bleibt kühl. Im Kinderzimmer sorgt frei wählbare Farbe für Lieblingstöne am Bett. Eine ausführliche Anleitung steht in unserem Ratgeber.

Belastbarkeit, Spannung, Einspeisung

Jeder Kontakt verträgt bis zu 6 A; bei RGB-SMD mit 14 bis 26 W pro Meter bleibt damit Reserve. Schätzen Sie den Bedarf, indem Sie Watt pro Meter mit der Länge malnehmen und durch die Spannung teilen. Er läuft an 5, 12 oder 24 V Gleichspannung. Die Einspeisung am Bandanfang übernimmt ein Kabel, zum Beispiel der Anschlussverbinder mit 15-cm-Kabel. Mit IP20 ist er ausschließlich für trockene Räume gedacht. In der Schrankbeleuchtung setzt Farbe einzelne Vitrinen gezielt in Szene. In der Indirektebeleuchtung legt sich ein farbiger Schimmer in Decken- und Wandkanten. Falls Sie nicht sicher sind, ob Ihr Streifen RGB, SMD und 10 mm breit ist, erreichen Sie uns über WhatsApp.

Downloads "LED Strip-zu-Strip Schnellverbinder – 4-polig, 10 mm, lötfrei für RGB SMD LED Streifen"

Download Produktdatenblatt 22793 DE

Abmessungen:	22793
Adapter-TYP:	Schnellverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGB Streifen 10mm
LED-TYP:	RGB
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein
