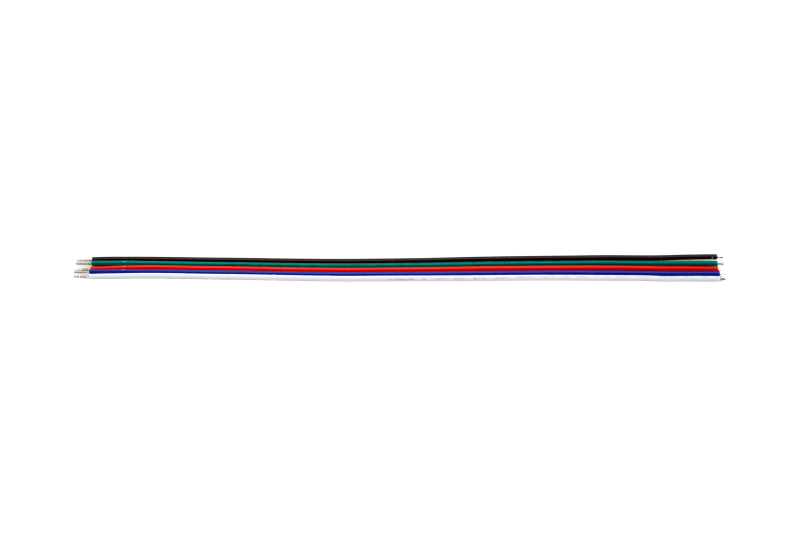

RGBW Flachbandkabel 5-polig, 22 AWG, Meterware

5-poliges Flachbandkabel für RGBW-Streifen – verzinntes Kupfer, 22 AWG, als Meterware

Das RGBW Flachbandkabel ist ein 5-poliges Anschlusskabel für RGBW-LED-Streifen, also für 4-in-1-Streifen mit Farbe und einem zusätzlichen Weißkanal. Es führt die fünf Leiter, die ein RGBW-Streifen braucht: den gemeinsamen Pluspol sowie die Kanäle Rot, Grün, Blau und Weiß. Damit verbindest du RGBW LED Streifen sauber mit Controller, Netzteil oder Verlängerung. Die Adern bestehen aus verzinntem Kupfer im Querschnitt 22 AWG (ca. 0,34 mm²), die flache, flexible Bauform lässt sich platzsparend in Profilen, Möbeln und Hohlräumen verlegen. Geliefert wird das Kabel als Meterware, bis zu 50 Meter am Stück, sodass du genau die Länge zuschneidest, die dein Projekt braucht.

Aufbau und Farbcodierung

Das Kabel besteht aus fünf parallel geführten, farbcodierten Adern aus verzinntem Kupfer in Blau, Grün, Rot, Schwarz und Weiß. Rot, Grün und Blau übernehmen die Farbkanäle, Weiß den Weißkanal und Schwarz den gemeinsamen Pluspol. Die genaue Belegung steht im Produktdatenblatt und muss zur Pad-Beschriftung deines Streifens passen – richte dich beim Anschluss immer danach. Die PVC-Isolierung ist robust, das flache Kabel knickt beim Verlegen nicht und bleibt flexibel. Brauchst du eine andere Aderzahl – etwa für einfarbige (2-polig), CCT (3-polig) oder RGBCCT (6-polig) Streifen – findest du die passenden Varianten in der Kategorie LED Kabel & Anschlussleitungen.

Wofür du das Kabel einsetzt und welche Streifen dazu passen

Du nutzt das Kabel, um RGBW-Streifen anzuschließen, sie mit Controller und Netzteil zu verbinden oder bestehende Linien zu verlängern – zum Beispiel für farbige und zugleich weiße indirekte Beleuchtung an Decke und Möbel. Ein homogenes, punktfreies Band liefert der COB RGBW Streifen mit 784 LEDs/m. Für ein klassisches 4-in-1-Band eignet sich der RGBW 4-in-1 Streifen mit 120 LEDs/m. Worin sich RGB, RGBW und RGBCCT unterscheiden, erklärt der Ratgeber RGB, RGBW oder RGBCCT. Die Stromversorgung übernimmt ein passendes 24V LED Netzteil. Gesteuert wird der Streifen über einen 4-Kanal-Controller aus der LED Steuerung, der alle vier Kanäle getrennt ansteuert.

Anschluss, Länge und Verarbeitung

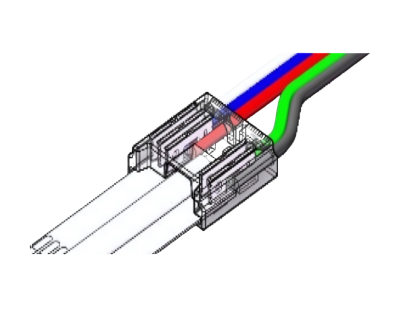

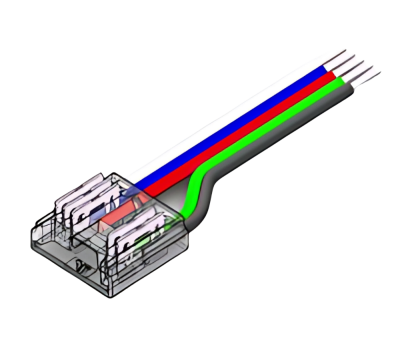

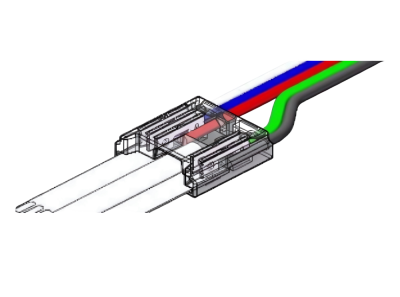

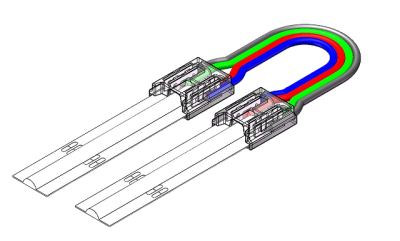

Anschließen kannst du das Kabel klassisch durch Löten oder schnell und lötfrei über Steckverbinder. Für COB-Streifen gibt es zum Beispiel einen 5-poligen Anschlussverbinder für 12-mm-RGBW-Streifen. Eine größere Auswahl bündelt die Kategorie Schnellverbinder für Streifen. Mit 22 AWG ist der Querschnitt auf den Strom eines RGBW-Streifens abgestimmt; bei langen Wegen oder hoher Leistung hältst du die Leitung kurz oder speist sauber ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. In engen LED-Aluprofilen verschwindet das flache Kabel sauber. Wichtig: Das Kabel ist nicht UV-beständig und damit für trockene Innenräume gedacht, nicht für den dauerhaften Außeneinsatz. Bist du dir bei Belegung, Querschnitt oder Anschluss unsicher, helfen wir dir gern weiter – telefonisch, per E-Mail oder über WhatsApp.

Downloads "Flachbandkabel RGBW – 5-polig, 22 AWG, Meterware für LED-Installationen"

Download Produktdatenblatt 22401 DE

Adernzahl:	5
Aderquerschnitt:	22 AWG (ca. 0,34 mm²)
Besonderheit:	Hohe Belastbarkeit, Sehr flexibel
Einsatzbereich:	Innenbereich
Farbe:	Blau, Grün, Rot, Schwarz, Weiß
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Isolierung:	PVC
Kabel-Typ:	Flachbahnkabel
Kabellänge:	Meterware ab 1 m (max. 50 m/Rolle)
Kompatibel mit:	12 V / 24 V DC
LED-TYP:	RGBW
Material:	Verzinnter Kupferdraht
UV-beständig:	Nein
Zertifikate:	CE, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Das Kabel ist für RGBW-Streifen gemacht, also für 4-in-1-Streifen mit Farbe und einem festen Weißkanal. Es führt die fünf nötigen Leiter: den gemeinsamen Pluspol sowie Rot, Grün, Blau und Weiß. Für Streifen mit anderer Kanalzahl brauchst du eine andere Aderzahl, etwa drei für CCT, vier für RGB oder sechs für RGBCCT. Prüfe also, ob dein Streifen wirklich fünfpolig als RGBW ausgeführt ist.

Bei RGBW verteilt sich der Strom auf vier Kanäle plus den gemeinsamen Pluspol. Der Querschnitt von 22 AWG (ca. 0,34 mm²) ist darauf abgestimmt und hält das fünfadrige Kabel zugleich flach und flexibel. Damit liegt er zwischen den gröberen Kabeln für einfarbige Streifen und den feineren für RGBCCT. Bei langen Strecken oder hoher Leistung achtest du auf kurze Wege oder eine zusätzliche Einspeisung.

Die fünf Adern sind farbcodiert in Blau, Grün, Rot, Schwarz und Weiß. Rot, Grün und Blau übernehmen die Farbkanäle, Weiß den Weißkanal und Schwarz den gemeinsamen Pluspol. Die genaue Belegung steht im Datenblatt und muss zur Pad-Beschriftung deines Streifens passen. Lötfrei klappt der Anschluss mit einem passenden 5-poligen Anschlussverbinder.

Ja. Du kannst das Kabel komplett lötfrei einsetzen, indem du Steckverbinder oder Klemmen nutzt. Das geht schnell und lässt sich später wieder lösen. Bei fünf Adern ist die eindeutige Zuordnung wichtig, sonst stimmen Farben oder der Weißton nicht. Für werkzeugarme Verbindungen eignen sich Klemmen und Verbindungsclips, in die jede Ader fest und sauber gehört.

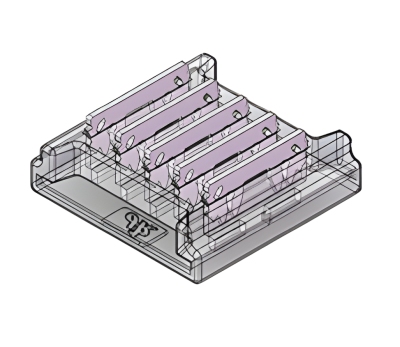

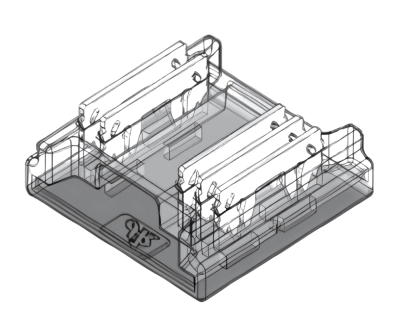

Ja, das Kabel passt zu beiden Bauarten, solange der Streifen fünfpolig als RGBW ausgeführt ist. Bei COB- wie bei SMD-Streifen verbindest du die fünf Adern mit den passenden Kontakten. Für 12-mm-SMD-Streifen gibt es dazu einen passenden 5-poligen Anschlussverbinder. Achte auf die Streifenbreite, damit die Platine sauber sitzt.

Das Kabel wird als Meterware geliefert, ab einem Meter und bis zu 50 Meter am Stück. Bestellst du mehr als 50 Meter, kommt die Lieferung in mehreren Teilstücken. Wichtig für den Einsatzort: Die PVC-Isolierung ist nicht UV-beständig, das Kabel gehört daher in trockene Innenräume und nicht in den dauerhaften Außeneinsatz. Im Freien verlegst du es geschützt und UV-sicher.

Das flache Kabel lässt sich mit einem Seitenschneider auf Länge bringen und mit einer Abisolierzange sauber abisolieren. Die fünf Adern trennst du bei Bedarf vorsichtig, ohne die Isolierung der Nachbaradern zu beschädigen. Passende Helfer wie Abisolierzangen und Seitenschneider findest du unter LED Werkzeug und Zubehör. Arbeite immer stromlos, dann gelingt der Anschluss sicher.
