LED Verbinder für 10 mm RGB SMD LED Streifen

LED Verbinder für 10-mm-RGB-SMD-Streifen – lötfrei anschließen und Kabel frei wählen

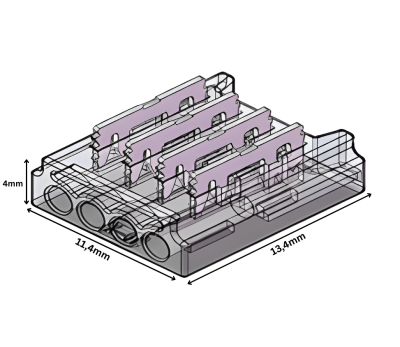

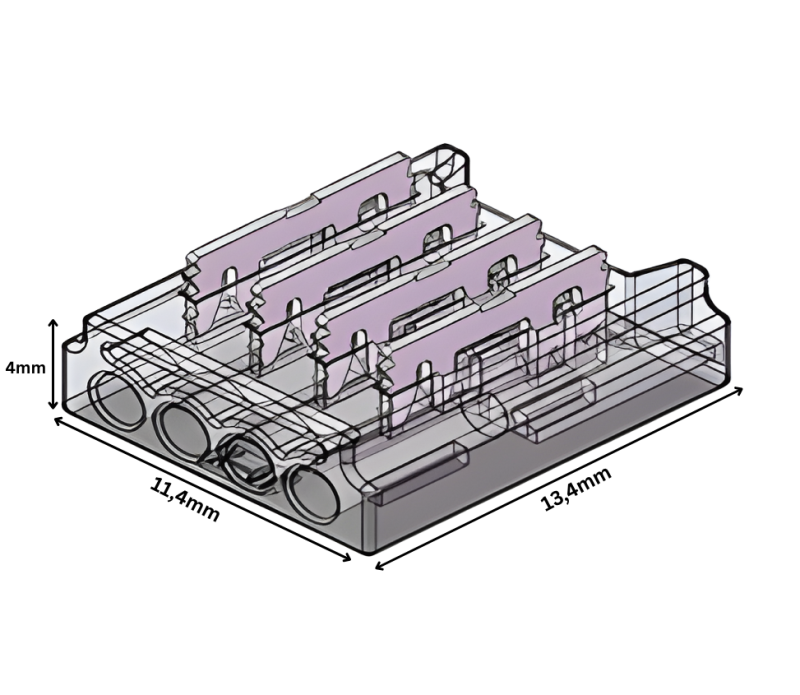

Der LED Anschlussverbinder verbindet 10 mm breite RGB-SMD-LED-Streifen lötfrei mit deinem eigenen Anschlusskabel. Er ist 4-polig (für R, G, B plus gemeinsamen Pluspol) und damit auf klassische RGB-Streifen ausgelegt. Der Streifen wird einfach in den Steckplatz geschoben; mit leichtem Druck einer Zange schließen sich die Metallkontakte und stanzen sich sauber durch die Leiterbahnen – das ergibt eine feste, dauerhafte Verbindung ohne Lötkolben. Auf der Gegenseite führst du dein eigenes Kabel ein, zum Beispiel 22 AWG in Wunschlänge und -farbe. So bleibst du bei der Kabelführung völlig flexibel. Das transparente Gehäuse trägt kaum auf und arbeitet mit 5, 12 oder 24 V DC bei bis zu 4 A.

Passt zu diesen LED-Streifen

Der Verbinder ist für nicht-wasserdichte RGB-LED-Streifen mit 10 mm Leiterbahnbreite und vier Kontakten gemacht – also die gängigen SMD-RGB-Bänder, zum Beispiel mit 5050-Chip. Entscheidend sind drei Dinge: die Breite der Platine (hier 10 mm), die Anzahl der Pole (hier vier) und die Lage der Lötpads. Für einfarbige (2-polige), CCT- (3-polige), RGBW- (5-polige) oder RGBCCT-Streifen (6-polige) ist er dagegen nicht geeignet, weil die Kontaktanzahl nicht passt. Passende Modelle und weitere Bauformen findest du in der Kategorie LED Anschlussverbinder für Streifen. Da der Verbinder in den Streifen stanzt, ist er für die einmalige Montage gedacht und nicht wiederverwendbar.

Lötfrei anschließen – Kabel frei wählbar

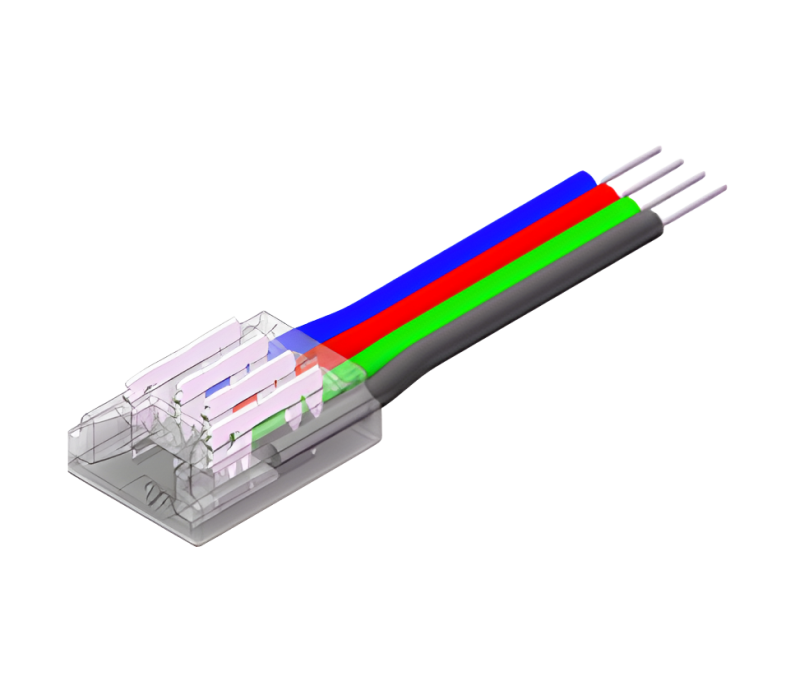

Gelötet wird hier nicht. Du schiebst den Streifen ein, drückst die Kontakte mit einer Zange an, fertig. Weil kein Kabel beiliegt („ohne Kabel"), bestimmst du die Anschlussleitung selbst: Länge, Farbe und Verlegung liegen ganz bei dir. Gut geeignet ist flexibles 22-AWG-Anschlusskabel, das du auf der offenen Seite einführst und fixierst. Wer lieber eine fertige Lösung mit bereits angeschlagenem Kabel möchte, findet unter den LED Schnellverbindern für Streifen Varianten mit fest verbundener Leitung. Für Streifen-zu-Streifen-Verbindungen ohne Spannungsverlust gibt es dort ebenfalls passende Stecker.

Wofür der Verbinder ideal ist

Sein transparentes, kompaktes Gehäuse macht den Verbinder zur sauberen Lösung überall dort, wo individuelle Kabellängen gefragt sind, in Möbeln, Vitrinen, LED-Aluprofilen oder bei DIY-Projekten. RGB-Streifen sind dabei besonders beliebt für stimmungsvolles Akzentlicht. In der Gaming-Beleuchtung sitzen sie hinter Schreibtisch und Monitor. Im Heimkino liefern sie farbiges Ambientelicht. Im Wohnzimmer setzen sie indirekte Farbakzente. Auch in der Schrank- und Vitrinenbeleuchtung kommt der Verbinder gut zur Geltung. Damit die Farben überhaupt wechseln, brauchst du noch einen passenden RGB-Controller aus der LED Steuerung. Bist du dir bei Breite, Polzahl oder Kabel unsicher, schick uns einfach ein Foto deines Streifens über WhatsApp, wir prüfen die Kompatibilität.

Downloads "LED Anschlussverbinder – 4-polig, 10 mm, lötfrei & frei konfigurierbar für RGB SMD LED-Streifen (ohne Kabel)"

Download Produktdatenblatt 22799 DE

Abmessungen:	22799
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGB Streifen 10mm
LED-TYP:	RGB
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Er ist für 10 mm breite, nicht-wasserdichte RGB-SMD-Streifen mit vier Kontakten ausgelegt, etwa mit 5050-Chip. Wichtig sind die Platinenbreite von 10 mm, die vier Pole und die Lage der Lötpads. Miss am besten deinen Streifen nach, bevor du bestellst. Für andere Breiten oder Polzahlen brauchst du einen entsprechend anderen Verbinder, sonst sitzen die Kontakte nicht richtig.

Im Lieferumfang ist nur der Verbinder selbst, kein Anschlusskabel. Das ist Absicht: So wählst du Länge, Farbe und Querschnitt der Leitung frei. Empfohlen wird flexibles 22-AWG-Kabel, das du auf der offenen Seite einführst und festklemmst. Gerade bei langen oder versteckten Kabelwegen ist diese Freiheit ein echter Vorteil gegenüber Verbindern mit fest angeschlagenem Kabel.

Nein, der Verbinder arbeitet komplett lötfrei. Du schiebst das Streifenende in den Steckplatz und drückst die Kontakte mit einer Zange an. Dabei stanzen sich kleine Metallschneiden durch die Kupferbahnen und stellen den Kontakt her. Achte darauf, dass der Streifen gerade und vollständig im Steckplatz sitzt, bevor du andrückst, damit alle vier Kontakte sicher greifen.

Der Verbinder ist für die einmalige Montage gedacht und nicht als wiederverwendbar ausgewiesen. Beim Andrücken durchdringen die Kontakte die Leiterbahnen dauerhaft. Löst du die Verbindung wieder, sitzen die Kontakte beim zweiten Mal meist nicht mehr zuverlässig. Plane daher lieber etwas Reserve ein, falls beim Zuschnitt oder Andrücken einmal etwas schiefgeht.

Der Verbinder ist für maximal 4 Ampere ausgelegt und arbeitet mit 5, 12 oder 24 Volt Gleichspannung. Bei 24 V entspricht das rechnerisch rund 96 Watt, die über den Verbinder laufen dürfen. Da sich der Strom bei RGB auf die Kanäle verteilt, ist das für übliche Streifenlängen reichlich. Bei sehr langen oder hellen Bändern solltest du die Last trotzdem im Blick behalten.

Nein. Dieser Verbinder hat vier Kontakte und passt damit nur zu RGB-Streifen. RGBW-Streifen haben fünf, CCT-Streifen drei und RGBCCT-Streifen sechs Kontakte – dafür brauchst du jeweils einen Verbinder mit passender Polzahl. Wenn du zum Beispiel RGBW-LED-Streifen einsetzt, achte auf einen fünfpoligen Verbinder. So bleibt der weiße Kanal korrekt angeschlossen.

Für 90-Grad-Übergänge ist dieser gerade Anschlussverbinder nicht die erste Wahl. Sauberer gelingt eine Ecke mit einem flexiblen Stück Kabel zwischen zwei Verbindern oder mit speziellen Eckverbindern. Passende Lösungen findest du in der Kategorie LED Eckverbinder für Streifen. So vermeidest du Knicke im Streifen, die einzelne LEDs beschädigen können.
