LED Streifen Verbinder 10mm RGB SMD 4-polig

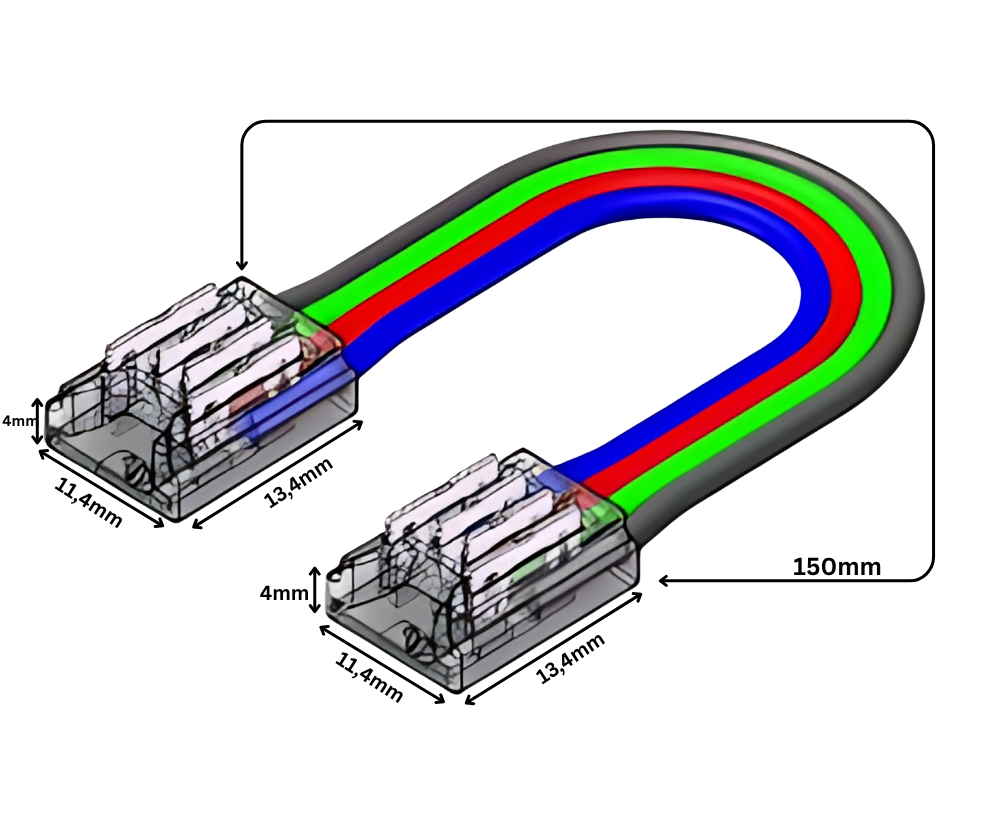

Zwei RGB SMD LED Streifen lötfrei über Eck koppeln – 4-poliger Verbinder mit 15-cm-Brückenkabel

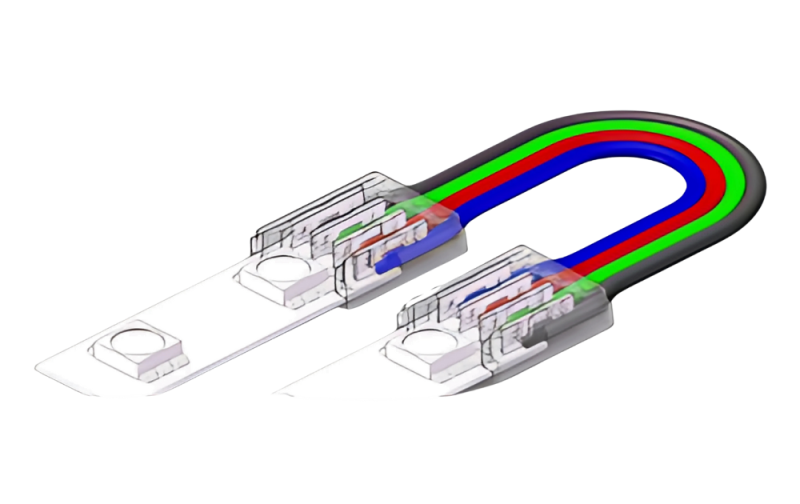

Bei einem SMD RGB Streifen sitzen rote, grüne und blaue Dioden als sichtbare Punkte auf der Platine, und dieser vierpolige Verbinder reicht jeden dieser Kanäle weiter. Er verbindet zwei 10 mm breite SMD Bänder lötfrei und schaltet ein 15 cm langes Kabel als Brücke dazwischen. Damit überwinden Sie eine Ecke, einen Spalt oder den Sprung hinter eine Kante, ohne den Streifen zu knicken. Die Belegung folgt vier Adern: Schwarz ist der gemeinsame Pluspol, Rot, Grün und Blau steuern je eine Farbe. Stecken Sie die Enden ein und drücken Sie die Kontakte mit einer Zange fest. Kontrollieren Sie vorher, dass jede Ader auf der richtigen Bahn sitzt. Passende Bänder zeigt die Kategorie RGB LED Streifen. Wer eine durchgehende Linie ohne sichtbare Punkte sucht, findet sie bei COB RGB LED Streifen.

RGB SMD über Eck koppeln

Auf 10 mm Breite bietet das Sortiment zwei Dichten: Das Lichtband mit 60 LEDs pro Meter reicht für Akzente und Effekte. Soll die Farbe satter und gleichmäßiger wirken, liefert der 5050-Streifen mit 120 LEDs pro Meter mehr Leuchtdichte. Letzterer zieht mit 26 W pro Meter allerdings deutlich mehr Strom, was die Stranglänge je Brücke senkt. Liegen zwei Enden direkt beieinander, spart der Strip-zu-Strip Schnellverbinder sogar das Kabel. Wollen Sie selbst Reihenfolge und Länge bestimmen, hilft der konfigurierbare Verbinder ohne Kabel.

Dichte, Kabel und Steuerung

Endet ein Streifen an einem Anschluss statt an einem zweiten Band, passt der Strip-zu-Kabel Verbinder mit 15 cm Litze. Für längere Distanzen führen Sie mehradrige Leitung aus den LED Kabel und Anschlussleitungen nach. Die Farben selbst steuert ein Dreikanal-Gerät, etwa ein LED Funk-Empfänger mit Fernbedienung. Den Saft liefert ein 24V LED Netzteil, das Sie wegen der drei Kanäle großzügig dimensionieren. In der Gastronomiebeleuchtung stimmen Sie Bar und Lounge farblich auf den Abend ab.

4 Ampere, Polung, Einsatzraum

Über die vier 22-AWG-Adern sind höchstens 4 A erlaubt, weshalb stromhungrige Bänder früher aufgeteilt werden müssen. Speisen Sie lange Linien deshalb beidseitig oder an mehreren Stellen ein. Halten Sie die Polung exakt ein, sonst vertauschen sich die Farben am Übergang. Erlaubt sind 5 bis 24 V, und mit IP20 bleibt der Verbinder dem trockenen Innenraum vorbehalten. Ein LED Aluprofil führt die Wärme der dichten 5050-Bestückung sicher ab. Im Hobbyraum verwandelt ein Farbwechsel den Raum je nach Stimmung. In der Wohnzimmerbeleuchtung setzen Sie einzelne Wände oder Nischen farbig in Szene. Im Schlafzimmer sorgt gedämpftes Farblicht für Ruhe vor dem Einschlafen. An der Deckenbeleuchtung zieht eine farbige Linie die Blicke nach oben. Unsicher, ob Ihr Band RGB, SMD und 10 mm misst? Schicken Sie uns ein Foto per WhatsApp.

Downloads "LED Strip-zu-Strip Verbinder – 4-polig, 10 mm, lötfrei mit 15 cm Verbindungskabel für RGB SMD LED Streifen"

Download Produktdatenblatt 22811 DE

Abmessungen:	22811
Adapter-TYP:	Eckverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGB Streifen 10mm
LED-TYP:	RGB
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Beim SMD-Streifen sitzen einzelne 5050-Chips mit je einer roten, grünen und blauen Diode in festem Abstand. Das ergibt sichtbare Lichtpunkte und den klassischen, kräftigen Farblook. Ein COB-Band leuchtet dagegen als durchgehende Linie ohne erkennbare Einzelpunkte. Für diesen Verbinder zählt nur, dass Ihr Band SMD, vierpolig und 10 mm breit ist.

Es kann ein Mischweiß aus allen drei Farben erzeugen, das aber selten neutral aussieht. Für Stimmung, Farbflächen und Szenen reicht das völlig aus, für sauberes Wohnweiß eher nicht. Wo Sie echtes Weiß zusätzlich brauchen, greifen Sie besser zu einem RGBW-Band mit eigener weißer Diode. Solche Streifen mit extra Weißkanal finden Sie unter RGBW LED Streifen.

Ja, ein dichtes 120-LED-Band mit 26 W pro Meter erreicht die 4-A-Grenze schneller als ein 60-LED-Band. Je höher die Leistung, desto kürzer fällt der Abschnitt aus, den eine Brücke versorgen kann. Lange Linien speisen Sie darum mehrfach ein. Prüfen Sie vorab die Watt-Angabe Ihres Bandes, bevor Sie Abschnitte festlegen. Sparsamer sind 12-Volt-Varianten, die Sie unter 12V LED Streifen finden.

Über einen RGB-Controller, der die drei Kanäle Rot, Grün und Blau getrennt regelt. Damit mischen Sie Farben, dimmen oder lassen Effekte ablaufen, oft per Funk oder App. Passende Empfänger und Sets stehen in der LED Funksteuerung 2,4GHz bereit. Ein Dimmer für einfarbige Streifen kann das nicht, weil ihm die Farbkanäle fehlen.

Nein, nur wenn zwischen zwei Streifen eine Distanz liegt, die ein starres Steckteil nicht überbrückt. Das 15 cm lange Stück lässt sich biegen und verschwindet in Fuge, Schattenfuge oder Profil. Treffen sich zwei Enden bündig, ist ein direkter Verbinder ohne Kabel die flachere Lösung. Für Innen- und Außenecken wählen Sie je nach Abstand das passende Teil.

Nein, er ist für eine einmalige Montage gemacht. Die Schneidkontakte greifen beim Zudrücken fest in die vier Leiterbahnen und lassen sich nicht zerstörungsfrei lösen. Wollen Sie etwas ändern, kürzen Sie das Band und setzen ein neues Teil an. Markieren Sie die Laufrichtung vorab, dann sitzt jede Farbe gleich richtig. Ein, zwei Ersatzteile im Vorrat erleichtern spätere Korrekturen.

Nein, IP20 steht für reinen Trockeneinsatz im Innenraum. Feuchtigkeit, Spritzwasser oder Wetter erreichen die offenen Kontakte ungehindert. An Schränken, Wänden oder Decken im Wohnbereich passt er ohne Bedenken. Für nasse Bereiche gibt es separate Bänder und Stecker mit dichterem Gehäuse. Was die einzelnen IP-Stufen bedeuten, lesen Sie kompakt im Glossar.
