LED Streifen Verbinder 10mm RGBW SMD mit Kabel

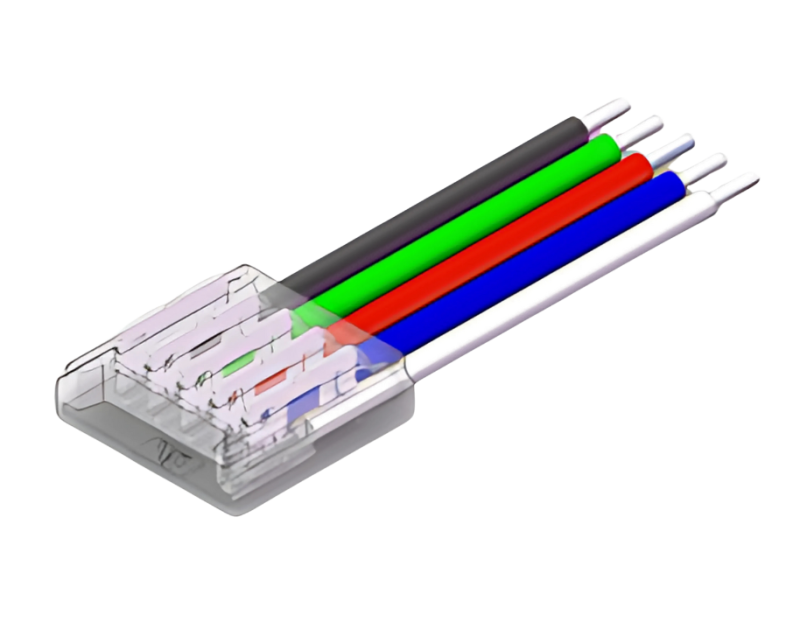

5-poliger Anschlussverbinder mit 15 cm Kabel für 10 mm SMD RGBW Streifen – mit Weiß-Kanal

Fünf Kontakte unterscheiden diesen Verbinder von den vierpoligen RGB-Typen: Neben Rot, Grün und Blau führt er einen eigenen Weiß-Kanal. So entsteht sauberes Weiß aus einer echten weißen LED, statt es mühsam aus den Farben zu mischen. Das 15-cm-Kabel sitzt schon am Verbinder; den Streifen schieben Sie ein und drücken ihn mit der Zange fest. Gedacht ist er für 10-mm-SMD-RGBW-Bänder mit fünf Leiterbahnen, etwa den RGBW 4-in-1 Streifen mit 120 LEDs/m, bei dem alle vier Farben in einem Chip sitzen. Schwarz ist der gemeinsame Pluspol, danach folgen Rot, Grün, Blau und Weiß. Für längere Wege passt das 5-polige RGBW Flachbandkabel ans freie Ende. Der ganze Anschluss klappt ohne Lötkolben.

RGBW richtig ansteuern

Anders als bei RGB braucht es hier einen RGBW-Controller mit vier Ausgängen. Drei regeln die Farben, der vierte schaltet das Weiß separat; ein reiner RGB-Regler lässt diesen Kanal ungenutzt. Die passende LED Steuerung bietet beide Funktionen in einem Gerät. Die Energie kommt von einem 24V LED Netzteil, das man großzügig dimensioniert. Wer die Leitung frei legen will, greift zur konfigurierbaren Variante ohne Kabel. In der Wohnzimmerbeleuchtung dient Weiß als Grundlicht, die Farben setzen Akzente. Im Schlafzimmer sorgt warmes Weiß für Ruhe und RGB für Stimmung. Im Kinderzimmer lässt sich zwischen Spiellicht und ruhigem Weiß wechseln.

Fünf Pads sicher klemmen

Auch hier bleibt der Lötkolben in der Schublade. Schneiden Sie das Band an einer Schnittmarke und führen es bis zum Anschlag in den Verbinder. Der Zangendruck presst alle fünf Kontakte zugleich auf die Pads. Wichtig ist die richtige Lage, damit der Weiß-Kanal nicht mit einer Farbe vertauscht wird. Zwei Bänder verbindet ohne Kabel der Strip-zu-Strip Verbinder für RGBW. Mit Abstand dazwischen hilft die Ausführung mit 15-cm-Brückenkabel. Größere Knotenpunkte lösen Klemmen und Verbindungsclips. Eine saubere Linie und sicheren Schutz bietet das LED Aluprofil. Die einzelnen Schritte führt unser Ratgeber vor.

4 Ampere und fünf Pole

Die Grenze liegt bei 4 A pro Verbinder, summiert über Farben und Weiß. Wie lang der Streifen sein darf, ergibt sich aus seiner Leistung je Meter: Watt durch Spannung, das Ergebnis unter 4 A halten. Möglich sind 5, 12 und 24 V Gleichspannung. Fest steht die Fünf-Pol-Belegung: Vierpolige RGB- und dreipolige CCT-Bänder passen nicht hinein. IP20 grenzt den Einsatz auf trockene Innenräume ein. Weitere passende Bänder führt die Kategorie RGBW LED Streifen. In der Esszimmerbeleuchtung liegt der Tisch in warmem Weiß, der Raum bei Bedarf in Farbe. Im Flur weist eine farbige Linie den Weg, Weiß für den Alltag. Nicht sicher, ob Ihr Streifen RGBW und fünfpolig ist? Fragen Sie kurz über WhatsApp.

Downloads "LED Anschlussverbinder – 5-polig, 10 mm, mit 15 cm Kabel, lötfrei für RGBW SMD LED Streifen"

Download Produktdatenblatt 22806 DE

Abmessungen:	22806
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBW Streifen 10mm
LED-TYP:	RGBW
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

RGBW ergänzt die drei Farbkanäle um einen vierten für echtes Weiß. Bei reinem RGB wird Weiß aus Rot, Grün und Blau gemischt, was oft blass oder leicht farbstichig wirkt. Eine dedizierte weiße LED liefert dagegen ein sauberes, oft warmweißes Licht für den Alltag. Genau dafür hat dieser Verbinder fünf statt vier Kontakte.

Vorgesehen sind fünfpolige SMD-RGBW-Streifen mit 10 mm Breite. Der Streifen muss genau fünf Kontaktflächen und exakt 10 mm Breite mitbringen; andere Polzahlen oder Breiten passen nicht ins Klemmsystem. Prüfen Sie vor dem Kauf die Beschriftung der Pads auf R, G, B, W und Plus. Für RGB- oder CCT-Bänder nutzen Sie die jeweils passende vier- oder dreipolige Variante.

Sie benötigen einen RGBW-Controller mit vier Kanälen für Rot, Grün, Blau und Weiß. Ein RGB-Controller hat nur drei Kanäle und lässt das Weiß außen vor; ein Einfarb-Dimmer scheidet ganz aus. Üblich sind Funk-, Wand- oder App-Steuerungen, die Farbe und Weißanteil getrennt regeln. Geeignete Geräte finden Sie unter LED Funksteuerung, jeweils für RGBW ausgewiesen.

Pro Verbinder sind höchstens 4 A erlaubt, gezählt über alle fünf Adern. Die mögliche Länge richtet sich nach der Leistung je Meter: Gesamtwatt durch die Spannung teilen, dann steht der Strom fest. Bleibt der Wert unter 4 A, ist alles im grünen Bereich. Lange RGBW-Bänder speisen Sie sicherheitshalber von beiden Seiten. Die nötigen Begriffe erklärt unser Glossar.

Ja, 12 V und 24 V sind beide möglich, ebenso 5 V. Der zulässige Bereich reicht von DC 5 bis 24 V. Für den Verbinder selbst spielt die Spannungshöhe keine Rolle; entscheidend bleiben die 10-mm-Breite und der fünfpolige RGBW-Aufbau. Auch unsere 12V LED Streifen lassen sich anschließen, sofern sie 10 mm breit und fünfpolig sind.

Nein, der Verbinder ist für eine dauerhafte Montage gedacht und nicht wiederverwendbar. Beim Andrücken dringen die Kontakte fest in die Pads ein, sodass sich derselbe Abschnitt danach kaum erneut zuverlässig klemmen lässt. Planen Sie die Schnittstellen deshalb vorher genau. Für häufig wechselnde Aufbauten eignen sich wieder lösbare Klemmverbinder deutlich besser.

Nein, dieser Verbinder ist fünfpolig und damit auf RGBW ausgelegt. Ein RGB-Streifen hat nur vier Kontakte, sodass der fünfte Pol leer bliebe und die Zuordnung nicht passt. Für RGB nehmen Sie den vierpoligen Verbinder, für CCT den dreipoligen. Welche Ausführung zu welchem Streifen gehört, sehen Sie in der Übersicht unter LED Kabel und Verbinder.
