LED Streifen Verbinder 10mm RGBW SMD 5-polig

5-poliger Strip-zu-Strip Verbinder für 10 mm RGBW SMD LED Streifen – Farbe und Weiß lötfrei koppeln

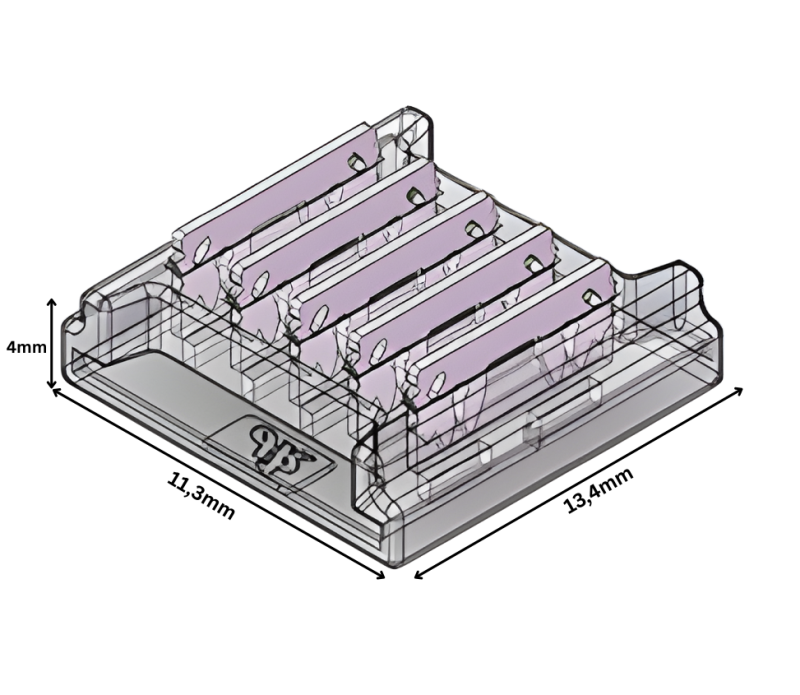

Dieser fünfpolige Schnellverbinder koppelt zwei 10-mm-RGBW-Streifen in SMD-Technik lötfrei in einem Zug. RGBW bedeutet einen eigenen Weißkanal zusätzlich zu Rot, Grün und Blau, deshalb laufen hier fünf Bahnen: der gemeinsame Pluspol und vier Steuerleitungen. Das Weiß stammt aus einer separaten LED, nicht aus gemischten Farben, und liefert ein sauberes Gebrauchslicht. Die Enden werden eingeschoben, ein Zangendruck presst die Metallkontakte auf alle fünf Pads. Sitzt eine Bahn versetzt, stimmen Farben oder Weiß nicht, daher müssen beide Streifen exakt fluchten. Passend ist der RGBW 4-in-1 Streifen mit 120 LEDs/m. Die ganze Auswahl an Farben mit Weiß findet sich in der Kategorie RGBW LED Streifen.

Farbe und Weiß durchverbinden

Fehlt zwischen den Streifen ein Stück, etwa über eine Ecke, schließt die Variante mit 15-cm-Verbindungskabel die Lücke und führt alle fünf Adern weiter. Wer die Adern auf der Anschlussseite selbst zuordnen will, nimmt die konfigurierbare Ausführung ohne Kabel. Gesteuert wird RGBW über einen passenden Controller aus der LED Steuerung, der vier Kanäle getrennt regelt, nicht über einen einfachen Dimmer. Versorgt werden die Kanäle von einem 24V LED Netzteil mit Leistungsreserve. In der Theaterbeleuchtung liefert ein Kanal weißes Arbeitslicht, während die Farben Szenen setzen. In der Ladenbeleuchtung rückt Weiß die Ware ins rechte Licht, Farbe schafft Akzente.

SMD-Streifen kürzen und sichern

Trennen Sie das Band ausschließlich an den vorgesehenen Schnittmarken, damit alle fünf Kontaktflächen heil bleiben. Stecken Sie beide Enden bis zum Anschlag, bis alle fünf Federkontakte greifen, dann pressen Sie das Gehäuse mit der Zange zu. Brauchen Sie statt einer Verlängerung ein Kabel zum Verlegen, gibt es das RGBW Flachbandkabel mit fünf Adern als Meterware. Sollen mehrere Streifen abgehen, helfen Klemmen und Verbindungsclips. Geschützt im LED Aluprofil bleibt das Band gerade und kühl. In der Gastronomiebeleuchtung mischt RGBW farbige Stimmung mit klarem Weiß über dem Tresen. Wie der Anschluss abläuft, zeigt unser Ratgeber im Detail.

Belastbarkeit und Stromzufuhr

Jeder der fünf Kontakte führt bis zu 6 A, was bei RGBW-SMD mit rund 18 bis 19 W pro Meter genug Reserve lässt. Für den Strombedarf rechnen Sie Watt pro Meter mal Länge, geteilt durch die Spannung. Geeignet sind 5, 12 oder 24 V Gleichspannung. Am Bandanfang sorgt ein Anschlusskabel für die Einspeisung, zum Beispiel der Anschlussverbinder mit 15-cm-Kabel. IP20 erlaubt nur den Einsatz in trockenen Innenräumen. In der Voutenbeleuchtung zieht farbiges oder weißes Licht eine ruhige Linie an der Decke. In der Messebeleuchtung wechselt ein Stand zwischen Markenfarbe und neutralem Weiß. Falls Sie unsicher sind, ob Ihr Band RGBW, SMD und 10 mm breit ist, fragen Sie uns über WhatsApp.

Downloads "LED Strip-zu-Strip Schnellverbinder – 5-polig, 10 mm, lötfrei für RGBW SMD LED Streifen"

Download Produktdatenblatt 22794 DE

Abmessungen:	22794
Adapter-TYP:	Schnellverbinder
Anwendung :	Streifen an Streifen Verbinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBW Streifen 10mm
LED-TYP:	RGBW
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	10mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein
