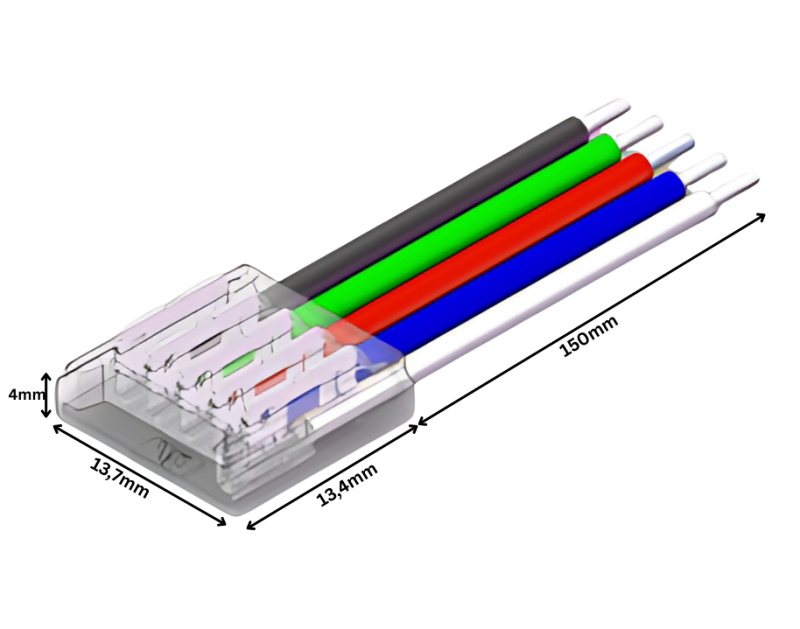

LED Anschlussverbinder – 5-polig, 12 mm, mit 15 cm Kabel, lötfrei für RGBW SMD LED Streifen

Dieser Verbinder vereint zwei Merkmale: die SMD-Bauart mit einzeln sichtbaren Chips und die breitere 12-mm-Platine. Auf der größeren Fläche sitzen mehr RGBW-Punkte dicht nebeneinander, was kräftiges Farb- und Weißlicht ergibt. Den vierten Kanal bildet eine eigene weiße LED, zusätzlich zu Rot, Grün und Blau. Das 15-cm-Kabel ist schon angeschlossen; Streifen einschieben, mit der Zange verpressen, fertig. Geeignet ist er speziell für 12-mm-SMD-RGBW-Bänder mit fünf Kontakten; eine Auswahl bietet die Kategorie RGBW LED Streifen. Schwarz trägt den Pluspol, es folgen geordnet Rot, Grün, Blau und Weiß. Für mehr Strecke kommt das 5-polige RGBW Flachbandkabel ans freie Ende. Ein Lötkolben bleibt außen vor.

Den Weißkanal mitsteuern

Damit der Weißkanal arbeitet, ist ein RGBW-Controller mit vier Ausgängen Pflicht. Ein dreikanaliges RGB-Gerät spricht nur die Farben an und lässt Weiß stumm. Diese Trennung beherrscht erst die richtige LED Steuerung. Versorgt wird die Linie von einem 24V LED Netzteil mit etwas Spielraum. Möchten Sie ohne vorkonfektioniertes Kabel arbeiten, steht die konfigurierbare Variante ohne Kabel bereit. In der Gastronomiebeleuchtung trägt Weiß das Grundlicht am Tresen, Farbe markiert den Abend. In der Theaterbeleuchtung wechseln Szenen zwischen sattem Farbton und klarem Weiß. In der Hobbyraumbeleuchtung dient Weiß zum Arbeiten, Farbe zur Stimmung.

Einlegen und verpressen

Auch hier kommt kein Lot zum Einsatz. Schneiden Sie das breitere 12-mm-Band an einer Trennmarke und setzen es gerade bis zum Anschlag ein. Ein beherzter Zangendruck treibt die fünf Kontakte gemeinsam in die breiteren Pads. Prüfen Sie die Reihenfolge, damit Weiß nicht auf einem Farbkontakt sitzt. Zwei Streifen verbindet ohne Zwischenstück der Strip-zu-Strip Verbinder für SMD RGBW. Braucht es Abstand, übernimmt die Ausführung mit 15-cm-Verbindungskabel. Knotenpunkte und Abzweige decken Klemmen und Verbindungsclips ab. Schutz vor Staub und Wärme gibt das LED Aluprofil. Eine bebilderte Anleitung bietet unser Ratgeber.

Belastbarkeit und passende Wahl

Maximal 4 A je Verbinder sind erlaubt, über Farben und Weiß zusammengezählt. Die mögliche Länge hängt an der Leistung pro Meter: Watt durch Volt teilen und unter 4 A bleiben. Als Versorgung dienen 5, 12 oder 24 V Gleichspannung. Die fünf Pole stehen fest; ein vierpoliger RGB- oder dreipoliger CCT-Streifen passt nicht in diese Klemme. IP20 erlaubt nur den trockenen Innenbereich. Den richtigen Verbinder je Breite und Typ zeigt die Kategorie LED Anschlussverbinder für Streifen. In der Treppenbeleuchtung markiert Weiß die Stufen, Farbe setzt Akzente an der Wange. In der Schrankbeleuchtung beleuchtet Weiß den Inhalt, Farbe inszeniert die Front. Bei Zweifeln, ob Ihr Streifen 12-mm-SMD-RGBW ist, hilft ein kurzer Draht über WhatsApp.
