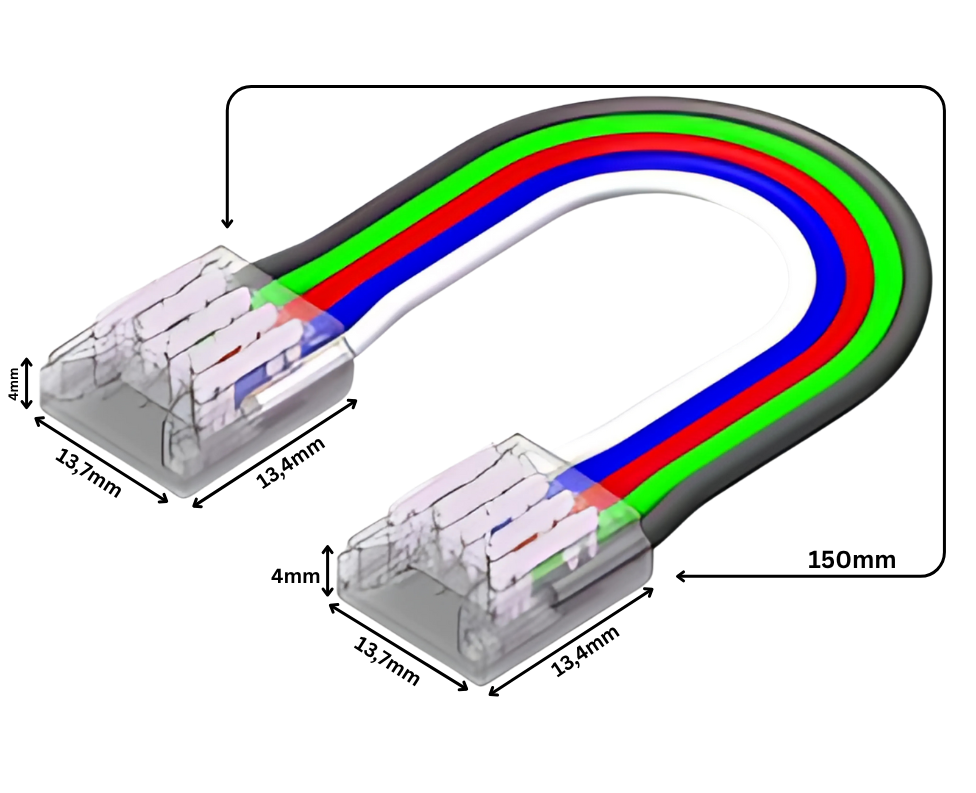

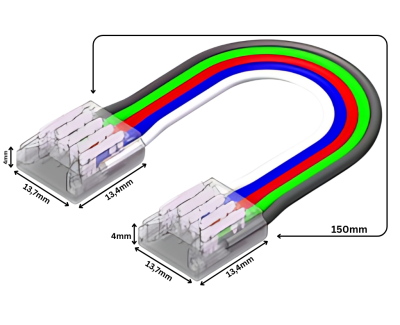

LED Strip-zu-Strip Verbinder – 5-polig, 12 mm, lötfrei mit 15 cm Verbindungskabel für RGBW SMD LED Streifen

Auf einem 12 mm breiten RGBW SMD Band sitzen die Farb- und Weißchips als sichtbare Punkte nebeneinander, und dieser Verbinder reicht alle fünf zugehörigen Adern weiter. Das breitere Format lässt etwas mehr Leistung zu als ein schmales Band und füllt eine 12-mm-Nut sauber aus. Über ein 15 cm langes Kabel verbinden Sie zwei solche Streifen lötfrei über Ecken, Spalten oder hinter eine Kante. Fünf Kontakte sind belegt: Schwarz als gemeinsamer Pluspol, dazu Rot, Grün, Blau und der Weißkanal. Stecken Sie die Enden ein und verpressen Sie die Kontakte mit einer Zange. Sehen Sie vorher nach, dass jede Ader in ihrer Spur sitzt. Welche Bänder passen, sehen Sie in der Kategorie RGBW LED Streifen. Soll die Linie ohne Punkte leuchten, lohnt ein Blick auf COB RGBW LED Streifen.

RGBW SMD in 12 mm verbinden

Gerade auf größeren Flächen spielt die 12-mm-Breite ihre Stärke aus: mehr Chips pro Meter bedeuten ein helleres, satteres Lichtbild. Liegen zwei Bandenden bündig nebeneinander, kommt der 5-polige Schnellverbinder ganz ohne Kabel aus. Möchten Sie Reihenfolge und Länge frei wählen, hilft der konfigurierbare Verbinder ohne Kabel. Geht es vom Band auf eine Zuleitung, übernimmt der Strip-zu-Kabel Verbinder mit 15 cm Litze. Müssen größere Lücken überbrückt werden, hilft das fünfadrige RGBW Flachbandkabel als Meterware.

Verbinder, Kabel und Steuerung

Die vier Lichtkanäle steuert ein RGBW-Controller mit vier Ausgängen, etwa ein LED Funk-Empfänger mit Fernbedienung. Den Strom liefert ein großzügig gewähltes 24V LED Netzteil, denn Farbe und Weiß zusammen ziehen ordentlich Leistung. Für Abzweige auf mehrere Stränge dienen LED Klemmen und Verbindungsclips. Wie Verbindung, Steuerung und Netzteil zusammenpassen, zeigt unser Ratgeber. In der Kellerbeleuchtung liefert das helle Band weißes Arbeitslicht und auf Wunsch Farbe.

4 Ampere, Polung, Trockenraum

Über die fünf 22-AWG-Adern sind höchstens 4 A erlaubt, weshalb helle oder lange Bänder aufgeteilt werden müssen. Speisen Sie längere Strecken beidseitig oder an mehreren Stellen ein. Achten Sie genau auf die Polung, sonst geraten Farbe und Weiß auf die falsche Bahn. Zulässig sind 5 bis 24 V, und mit IP20 gehört der Verbinder in trockene Innenräume. Ein LED Aluprofil für 12 mm breite Bänder nimmt den Streifen auf und verteilt die Wärme. In der Garagenbeleuchtung sorgt das breite Band für viel neutrales Licht über der Werkbank. An der Deckenbeleuchtung zieht eine kräftige Linie den Raum optisch in die Höhe. In der Wohnzimmerbeleuchtung mischen Sie ruhiges Weiß mit farbigen Akzenten je nach Anlass. Beim Gaming-Setup hinterlegen Sie Schreibtisch und Wand mit kräftiger Farbe oder hellem Weiß. Unsicher, ob Ihr Band RGBW, SMD und 12 mm misst? Senden Sie uns rasch ein Handyfoto per WhatsApp.
