LED Anschlussverbinder – 5-polig, 12 mm, lötfrei & frei konfigurierbar für RGBW SMD LED-Streifen (ohne Kabel)

Art-Nr: 22802

EAN: 4262543211961

Lötfreier 5-poliger LED Anschlussverbinder für 12-mm RGBW SMD LED Streifen ✓ eigenes 22-AWG-Kabel ✓ Klemmsystem ✓ max. 4 A ✓ ohne Kabel ✓ jetzt entdecken

1,99 €

Inhalt: 1 Stück

Lieferzeit 1-2 Werktage

Flachbandkabel RGBW – 5-polig, 22 AWG, Meterware für LED-Installationen

1,99 €

LED Anschlussverbinder – 5-polig, 12 mm, mit 15 cm Kabel, lötfrei für RGBW SMD LED Streifen

2,49 €

LED Strip-zu-Strip Verbinder – 5-polig, 12 mm, lötfrei mit 15 cm Verbindungskabel für RGBW SMD LED Streifen

2,99 €

LED Strip-to-Strip Quick Connector – 5-Pin, 12 mm, Solderless for RGBW SMD LED Strips

1,49 €

WAGO 221-413 COMPACT Verbindungsklemme – 3-polig, transparent, 0,02–4 mm², 450 V / 32 A

ab 0,70 €

WAGO 221-415 COMPACT Verbindungsklemme – 5-polig, transparent, 0,02–4 mm², 450 V / 32 A

ab 1,19 €

Lötfreier 5-poliger LED Anschlussverbinder für 12 mm RGBW SMD LED Streifen – Klemmsystem für dein eigenes Kabel

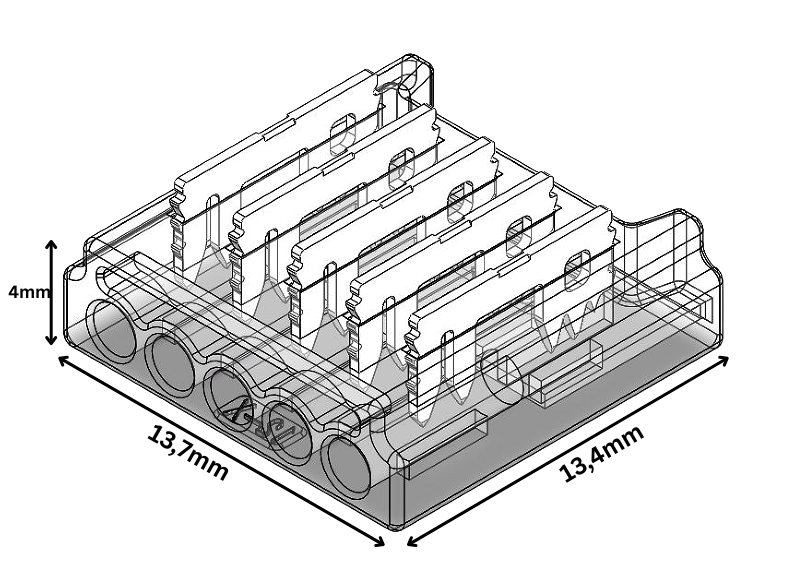

Der RGBW LED Anschlussverbinder ist ein lötfreier 5-poliger Steckverbinder für 12 mm breite RGBW-SMD-Streifen. Er verbindet einen LED-Streifen mit deinem eigenen Kabel, ganz ohne Lötkolben: Der Streifen wird in den Steckplatz geschoben, ein leichter Druck mit der Zange treibt die integrierten Metallkontakte durch die Leiterbahnen und stellt den Kontakt her. Anders als vorkonfektionierte Verbinder kannst du hier dein RGBW Flachbandkabel in 22 AWG frei anschließen – Kabel ist nicht enthalten. Das transparente Gehäuse trägt kaum auf und eignet sich für Möbel, Vitrinen, LED-Aluprofile und individuelle DIY-Projekte. Ausgelegt ist er für DC 5–24 V und maximal 4 Ampere.

Für welche Streifen passt der Verbinder?

Der Verbinder ist für nicht-wasserdichte, 5-polige RGBW-SMD-Streifen mit 12 mm Leiterbahnbreite gemacht. Wichtig sind Bauart und Breite: Die Platine muss sauber ins Klemmsystem passen, damit alle fünf Kontakte sitzen. Passende 12-mm-SMD-Bänder findest du in der Kategorie RGBW LED Streifen – achte dort auf die Breite von 12 mm und die SMD-Bauweise. Hast du stattdessen einen COB-Streifen, brauchst du die COB-Variante des Verbinders. Für schmalere 10-mm-Streifen gibt es die passende 10-mm-Variante. Mit Schutzart IP20 gehört der Verbinder in trockene Innenräume, nicht in Bad, Außen oder andere feuchte Bereiche.

Wie funktioniert der lötfreie Anschluss?

Der Anschluss läuft komplett ohne Löten: Streifen einschieben, mit der Zange zudrücken, fertig – das Klemmsystem stanzt sich sicher durch die Leiterbahnen. Wie das Schritt für Schritt aussieht, zeigt unser Ratgeber LED Streifen verbinden ohne Löten. Auf der Kabelseite klemmst du dein eigenes 22-AWG-Kabel ein, etwa für saubere Übergänge von Streifen zu Kabel oder zur Steuerung. Achte auf die maximale Strombelastung von 4 Ampere pro Verbinder: Bei 24 V entspricht das rund 96 Watt, also reicht es für übliche RGBW-Längen; bei langen oder hellen Linien planst du eine zusätzliche Einspeisung ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. Eine Sache solltest du wissen: Der Verbinder ist nicht für mehrfaches Öffnen gedacht, plane den Schnitt also vorher. Welche Ader auf welchen Kanal gehört, richtest du nach der Pad-Beschriftung deines Streifens aus. Brauchst du stattdessen eine Verbindung mit fertigem Kabel, gibt es den Strip-zu-Kabel Schnellverbinder mit 15 cm Kabel. Zum direkten Koppeln zweier Streifen passt ein Strip-zu-Strip Schnellverbinder. Bist du dir bei Breite, Polzahl oder Strom unsicher, helfen wir dir gern weiter – telefonisch, per E-Mail oder über WhatsApp.

Downloads "LED Anschlussverbinder – 5-polig, 12 mm, lötfrei & frei konfigurierbar für RGBW SMD LED-Streifen (ohne Kabel)"

Download Produktdatenblatt 22802 DE

Abmessungen:	22802
Adapter-TYP:	Anschlussverbinder
Anwendung :	Streifen an Kabel Verinder
Besonderheit:	Klemmsystem
Einsatzbereich:	Innenbereich
Farbe:	Transparent
Kompatibel mit:	SMD RGBW Streifen 12mm
LED-TYP:	RGBW
Lieferumfang :	1 Stück
Material:	Kunststoff
PCB Breite:	12mm
Schutzart (IP):	IP20
Spannung:	DC5~24V
Wiederverwendbar:	Nein

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Nein, der Verbinder wird ohne Kabel geliefert. Das ist Absicht: Du schließt dein eigenes 22-AWG-Kabel an und wählst Farbe, Länge und Typ selbst. Das macht ihn flexibel für maßgeschneiderte Installationen. Brauchst du gleich das passende Kabel dazu, eignet sich ein 5-poliges RGBW-Flachbandkabel als Meterware. Wenn du lieber eine fertige Lösung möchtest, gibt es auch Varianten mit bereits angeschlossenem Kabel.

Dieser Verbinder ist speziell für 12 mm breite SMD-Streifen ausgelegt. Bei SMD- und COB-Streifen können sich Leiterbahnen und Pads unterscheiden, deshalb solltest du den passenden Typ und die richtige Breite wählen. Für andere Bauarten oder Breiten – etwa COB oder 10 mm – findest du die passende Variante in der Kategorie LED Anschlussverbinder für Streifen. Prüfe vor dem Kauf, ob dein Streifen wirklich 12 mm breit und fünfpolig als RGBW ausgeführt ist.

Der Verbinder ist für maximal 4 Ampere ausgelegt. Bei 24 Volt entspricht das rund 96 Watt, was für übliche RGBW-Streifenlängen ausreicht. Bei langen oder besonders hellen Linien teilst du die Last besser auf und speist den Streifen zusätzlich ein, statt alles über einen Punkt zu führen. So bleibt die Verbindung dauerhaft sicher und die Helligkeit gleichmäßig. Die Betriebsspannung darf zwischen 5 und 24 Volt liegen.

Das ist nicht vorgesehen. Das Klemmsystem stanzt sich beim Schließen durch die Leiterbahnen, deshalb ist der Verbinder nicht für mehrfaches Öffnen gedacht. Plane den Zuschnitt und die Position also vorher, dann sitzt alles auf Anhieb. Wenn du eine lösbare Verbindung brauchst, eignen sich Steckverbinder mit Kabel oder Klemmen besser. Für den festen Einbau ist die Klemmtechnik dagegen kompakt und zuverlässig.

Auf der Streifenseite übernimmt der Verbinder die fünf Kontakte, auf der Kabelseite führst du dein 22-AWG-Kabel heraus. Möchtest du die fünf Adern später sauber mit einem weiteren Kabel verbinden, eignet sich eine fünfpolige Klemme wie die WAGO 221-415. Achte dabei immer auf die richtige Zuordnung der Kanäle, damit Farben und Weiß stimmen.

Zum direkten Verbinden zweier RGBW-SMD-Streifen nutzt du einen Strip-zu-Strip-Verbinder statt dieses Strip-zu-Kabel-Modells. Soll zwischen den Streifen etwas Abstand liegen, etwa um eine Ecke oder Lücke zu überbrücken, eignet sich ein Strip-zu-Strip Verbinder mit 15 cm Kabel. So bleibt die Lichtlinie sauber, ohne dass du löten musst. Achte auch hier auf 12 mm Breite und fünf Pole.

Arbeite immer stromlos und schiebe den Streifen gerade bis zum Anschlag in den Steckplatz, bevor du die Zange ansetzt. Prüfe nach dem Schließen kurz, ob alle fünf Kontakte sauber sitzen und die Farben stimmen. Für sicheren Halt des Streifens selbst sorgt ein gutes Klebeband wie das 3M 300LSE Klebeband (12 mm). So bleibt die Installation dauerhaft stabil.
