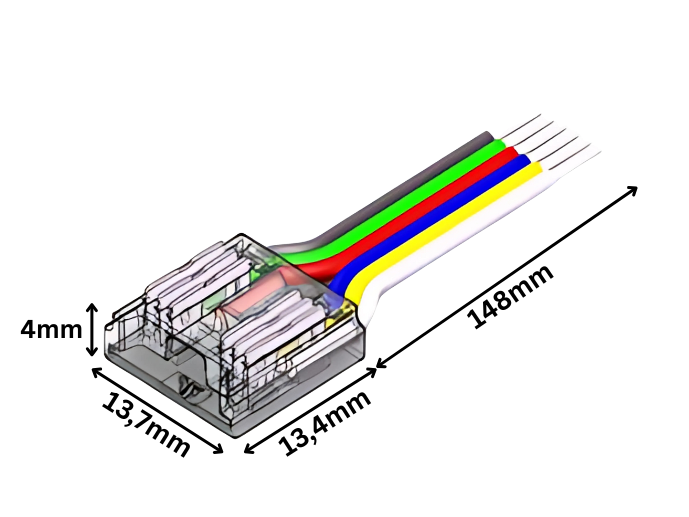

LED Anschlussverbinder – 6-polig, 12 mm, mit 15 cm Kabel, lötfrei für RGBCCT COB LED Streifen

Sechs Kontakte machen aus diesem Verbinder die Lösung für RGBCCT: Neben Rot, Grün und Blau führt er zwei getrennte Weißkanäle, einen für Warmweiß und einen für Kaltweiß. Damit lässt sich nicht nur jede Farbe mischen, sondern auch das Weiß stufenlos von warm bis kühl abstimmen. Die COB-Bauweise gibt dazu eine durchgehende Linie ohne sichtbare Punkte. Das 15-cm-Kabel hängt bereits am Verbinder; Streifen einlegen, mit der Zange andrücken, fertig. Vorgesehen ist er für 12-mm-COB-RGBCCT-Bänder mit sechs Leiterbahnen, etwa den COB RGBCCT Streifen mit 840 LEDs/m. Schwarz ist der Pluspol, dann folgen Rot, Grün, Blau, Gelb für Warmweiß und Weiß für Kaltweiß. Wird mehr Strecke nötig, ergänzt das 6-polige RGBCCT Flachbandkabel das offene Ende.

Fünf Kanäle für RGBCCT

Zum Ausreizen braucht es einen RGBCCT-Controller mit fünf Kanälen: drei für die Farben und zwei für Warm- und Kaltweiß. Ein RGBW-Gerät reicht nicht, weil ihm der zweite Weißkanal fehlt; ein RGB-Controller kann gar kein Weiß. Die volle Funktion bietet erst die passende LED Steuerung. Ein 24V LED Netzteil mit Reserve sorgt für den Strom. Braucht die Installation eine eigene Leitung, passt die konfigurierbare Ausführung ohne Kabel. Im Büro liefert kühles Weiß konzentriertes Arbeitslicht, warmes Weiß die Pause, Farbe den Akzent. In der Schrankbeleuchtung rückt neutrales Weiß Inhalte ins rechte Licht, Farbe setzt sie in Szene. Im Hobbyraum wechselt das Licht zwischen hellem Arbeitston und farbiger Stimmung.

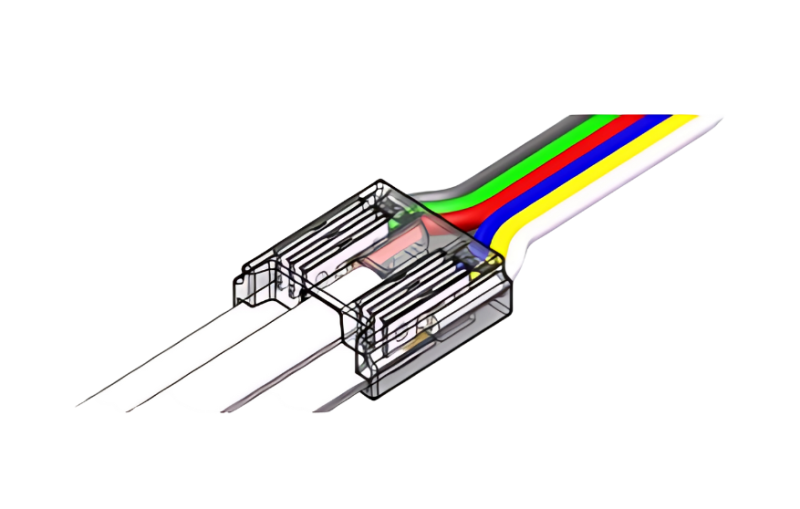

Sechs Kontakte lötfrei setzen

Ein Lötkolben bleibt außen vor. Kürzen Sie das 12-mm-Band an der nächsten Trennmarke und führen es bis zum Anschlag ein. Ein kräftiger Druck mit der Zange treibt alle sechs Kontakte gemeinsam in die Pads. Achten Sie genau auf die Belegung, denn Warm- und Kaltweiß liegen direkt nebeneinander und dürfen nicht vertauscht werden. Für zwei direkt anschließende Streifen gibt es den Strip-zu-Strip Verbinder für COB RGBCCT. Braucht es eine Lücke zwischen zwei Streifen, kommt die Variante mit 15-cm-Brückenkabel. Bei mehreren Abgängen kommen Klemmen und Verbindungsclips dazu. Im LED Aluprofil verschwindet das Band sauber und bleibt kühl. Wie das im Detail abläuft, zeigt unser Ratgeber.

4 Ampere und sechs Pole

Auch hier endet die Last bei 4 A je Verbinder, über alle sechs Adern zusammengezählt. Für die Länge gilt die Leistung pro Meter als Maßstab: durch die Spannung teilen, Wert unter 4 A halten. Versorgt wird mit 5, 12 oder 24 V Gleichspannung. Sechs Pole sind Pflicht; fünfpolige RGBW- oder vierpolige RGB-Bänder passen weder mechanisch noch elektrisch. IP20 hält den Verbinder im trockenen Innenraum. Alle passenden Bänder bündelt die Kategorie COB RGBCCT LED Streifen. Im Theater liefert die Technik Farbszenen und sauberes Weiß aus einer Leiste. In der Wintergartenbeleuchtung folgt das Weiß dem Tageslicht, Farbe sorgt am Abend für Atmosphäre. Bei Zweifeln, ob Ihr Streifen RGBCCT und sechspolig ist, helfen wir über WhatsApp.
