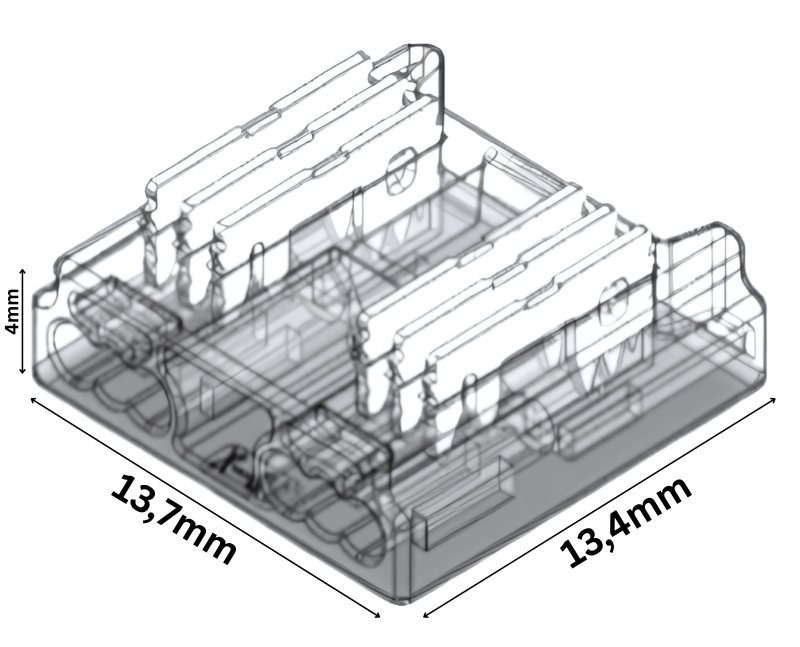

LED Anschlussverbinder – 6-polig, 12 mm, lötfrei & konfigurierbar für RGBCCT COB LED-Streifen (ohne Kabel)

Der RGBCCT LED Anschlussverbinder ist ein lötfreier 6-poliger Steckverbinder für 12 mm breite RGBCCT-COB-Streifen – also für 5-in-1-Bänder mit Farbe und stufenlos einstellbarem Weiß. Genau dafür braucht es sechs Kontakte: den gemeinsamen Pluspol plus die fünf Kanäle Rot, Grün, Blau, Warmweiß und Kaltweiß. Der Streifen wird in den Steckplatz geschoben, ein leichter Druck mit der Zange treibt die Metallkontakte durch die Leiterbahnen – fertig, ganz ohne Lötkolben. Auf der Gegenseite klemmst du dein eigenes RGBCCT Flachbandkabel in 22 AWG an; ein Kabel liegt nicht bei. Das transparente Gehäuse trägt kaum auf und passt in Möbel, LED-Aluprofile, Vitrinen oder Displays. Ausgelegt ist er für DC 5–24 V und maximal 4 Ampere.

Für welche Streifen passt der Verbinder?

Der Verbinder gehört an nicht-wasserdichte RGBCCT-COB-Streifen mit sechspoligem Anschluss und 12 mm Leiterbahnbreite. Sechs Pole heißt: fünf Farb- und Weißkanäle plus gemeinsamer Pluspol – ein RGBW-Streifen mit nur fünf Kontakten passt hier nicht. Ein typischer Partner ist der homogene COB RGBCCT Streifen mit 840 LEDs/m. Weitere Bänder findest du in der Kategorie RGBCCT LED Streifen. Damit alle fünf Kanäle getrennt schalten, brauchst du außerdem einen RGBCCT-tauglichen Controller aus der LED Steuerung. Mit Schutzart IP20 ist der Verbinder für trockene Innenräume gedacht, nicht für Bad, Außen oder andere feuchte Bereiche.

Wie funktioniert der lötfreie Anschluss?

Der Anschluss ist in Sekunden erledigt: Streifen einschieben, mit der Zange zudrücken, fertig – das Klemmsystem stanzt sich durch die sechs Leiterbahnen. Den ganzen Ablauf zeigt unser Ratgeber LED Streifen verbinden ohne Löten. Welche der sechs Adern auf welchen Kanal gehört, richtest du nach der Pad-Beschriftung deines Streifens und dem Datenblatt aus – gerade bei sechs Kontakten ist die saubere Zuordnung wichtig, sonst stimmen Farbe oder Weißton nicht. Beachte die maximale Strombelastung von 4 Ampere pro Verbinder; bei langen oder hellen Linien planst du eine zusätzliche Einspeisung ein, wie der Ratgeber LED Streifen neu einspeisen beschreibt. Möchtest du lieber eine fertige Lösung, gibt es den Strip-zu-Kabel Schnellverbinder mit 15 cm Kabel. Zum Verbinden zweier Streifen ohne Kabelstück passt ein Strip-zu-Strip Schnellverbinder. Und denk daran: Der Verbinder ist nicht zum mehrfachen Öffnen gedacht, plane den Schnitt also vorher. Bist du dir bei Breite, Polzahl oder Belegung unsicher, melde dich – telefonisch, per E-Mail oder über WhatsApp.
