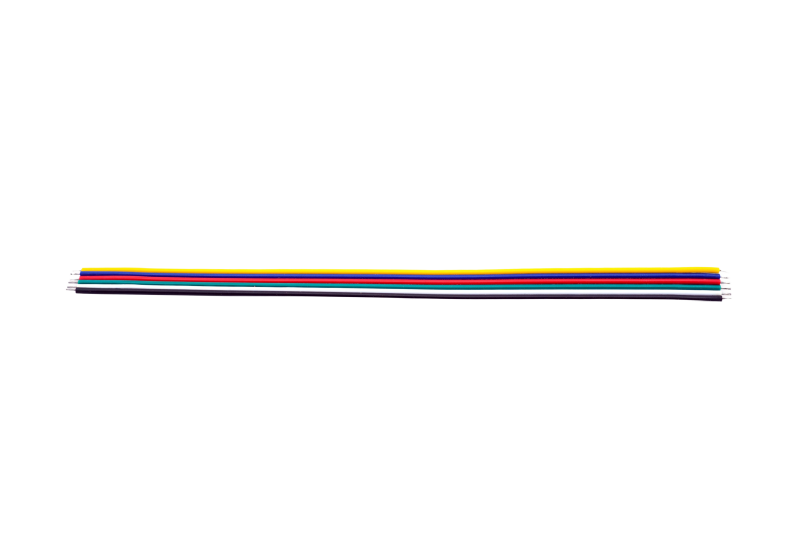

RGBCCT Flachbandkabel 6-polig, 24 AWG, Meterware

6-poliges Flachbandkabel für RGBCCT-Streifen – verzinntes Kupfer, 24 AWG, als Meterware

Das RGBCCT Flachbandkabel ist ein 6-poliges Anschlusskabel für RGBCCT-LED-Streifen, also für Streifen mit Farbe und einstellbarem Weiß. Es führt alle sechs Leiter, die ein RGBCCT-Streifen braucht: den gemeinsamen Pluspol sowie die Kanäle Rot, Grün, Blau, Warmweiß und Kaltweiß. Damit verbindest du RGBCCT LED Streifen sauber mit Controller, Netzteil oder Verlängerung. Die Adern bestehen aus verzinntem Kupfer im feinen Querschnitt 24 AWG (ca. 0,22 mm²), die flache, flexible Bauform lässt sich platzsparend in Profilen, Möbeln und Hohlräumen verlegen. Geliefert wird das Kabel als Meterware, bis zu 50 Meter am Stück, sodass du genau die Länge zuschneidest, die dein Projekt braucht.

Aufbau und Farbcodierung

Das Kabel besteht aus sechs parallel geführten, farbcodierten Adern aus verzinntem Kupfer in Blau, Gelb, Grün, Rot, Schwarz und Weiß. Rot, Grün und Blau übernehmen die Farbkanäle, die übrigen drei Adern führen den gemeinsamen Pluspol sowie Warmweiß und Kaltweiß. Die PVC-Isolierung ist robust, das flache Kabel knickt beim Verlegen nicht und bleibt flexibel. Brauchst du weniger Leiter – etwa für einfarbige (2-polig), CCT (3-polig) oder RGB (4-polig) Streifen – findest du die passenden Varianten in der Kategorie LED Kabel & Anschlussleitungen.

Wofür du das Kabel einsetzt und welche Streifen dazu passen

Du nutzt das Kabel, um RGBCCT-Streifen anzuschließen, sie mit Controller und Netzteil zu verbinden oder bestehende Linien zu verlängern – zum Beispiel für farbige und zugleich weiße indirekte Beleuchtung. Es passt zu allen RGBCCT-Streifen, etwa dem homogenen COB RGBCCT Streifen mit 840 LEDs/m für punktfreies Licht. Für klassische SMD Bänder eignet sich der RGBCCT Streifen mit 60 LEDs/m. Mehr Lichtstrom liefert der RGBCCT Streifen mit 120 LEDs/m. Worin sich RGB, RGBW und RGBCCT unterscheiden, erklärt der Ratgeber RGB, RGBW oder RGBCCT. Gesteuert wird der Streifen über einen 5-Kanal-Controller aus der LED Steuerung, der alle fünf Kanäle getrennt ansteuert.

Anschluss, Länge und Verarbeitung

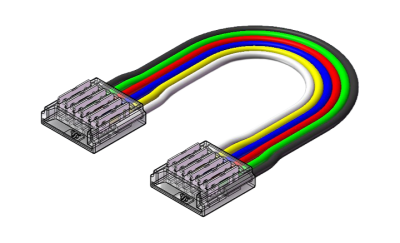

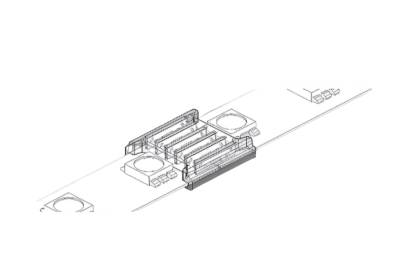

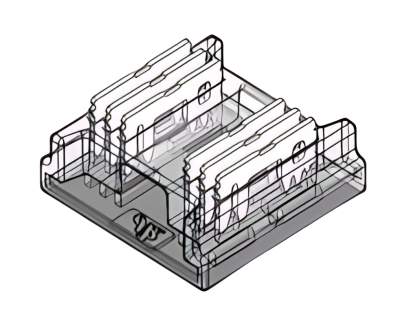

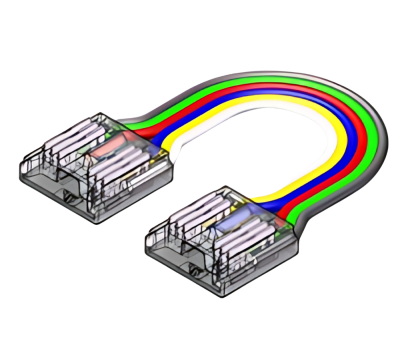

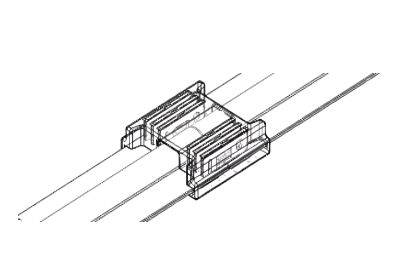

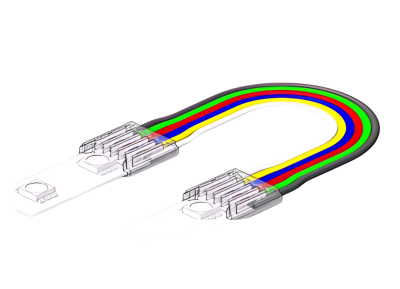

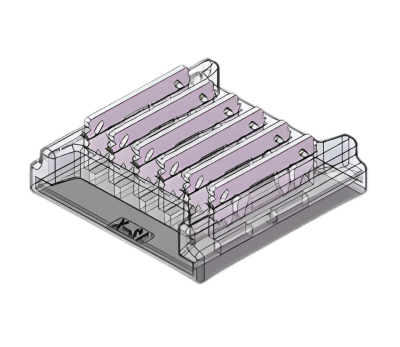

Anschließen kannst du das Kabel klassisch durch Löten oder schnell und lötfrei über Steckverbinder. Für COB-Streifen gibt es zum Beispiel einen 6-poligen Anschlussverbinder für 12-mm-RGBCCT-Streifen. Zum Koppeln zweier Streifen passt ein 6-poliger Strip-zu-Strip Schnellverbinder. Eine größere Auswahl bündelt die Kategorie Schnellverbinder für Streifen. Mit 24 AWG sind die Adern bewusst fein gehalten, da sich der Strom auf fünf Kanäle verteilt; bei langen Wegen oder hoher Leistung hältst du die Leitung kurz oder speist sauber ein, wie der Ratgeber LED Streifen neu einspeisen zeigt. In LED-Aluprofilen verschwindet das flache Kabel sauber. Bist du dir bei Belegung, Querschnitt oder Anschluss unsicher, helfen wir dir gern weiter – telefonisch, per E-Mail oder über WhatsApp.

Downloads "Flachbandkabel RGBCCT – 6-polig, 24 AWG, Meterware für LED-Installationen"

Download Produktdatenblatt 22404 DE

Adernzahl:	6
Aderquerschnitt:	24 AWG (ca. 0,22mm²)
Besonderheit:	Hohe Belastbarkeit, Sehr flexibel
Einsatzbereich:	Innenbereich
Farbe:	Blau, Gelb, Grün, Rot, Schwarz, Weiß
Garantiezeit:	2 Jahre
Gewicht:	0,1 kg
Isolierung:	PVC
Kabel-Typ:	Flachbahnkabel
Kabellänge:	Meterware ab 1 m (max. 50 m/Rolle)
Kompatibel mit:	12 V / 24 V DC
LED-TYP:	RGBCCT
Material:	Verzinnter Kupferdraht
UV-beständig:	Nein
Zertifikate:	CE, RoHS

SK-LED

Inh. Kevin Arlinghaus
Stüfkenskamp 20
51645 Gummersbach

Hersteller-Webseite

Das Kabel ist für RGBCCT-Streifen gemacht, also für 5-in-1-Streifen mit Farbe und einstellbarem Weiß. Es führt die sechs nötigen Leiter: den gemeinsamen Pluspol sowie Rot, Grün, Blau, Warmweiß und Kaltweiß. Für Streifen mit weniger Kanälen brauchst du weniger Adern, etwa zwei für einfarbige, drei für CCT oder vier für RGB. Prüfe also, ob dein Streifen wirklich sechspolig als RGBCCT ausgeführt ist.

Bei RGBCCT teilt sich der Strom auf fünf Kanäle auf, sodass pro Ader weniger fließt als bei einem einfarbigen Streifen. Deshalb ist der Querschnitt mit 24 AWG (ca. 0,22 mm²) bewusst feiner gewählt, was das sechsadrige Kabel flach und flexibel hält. Bei langen Strecken oder sehr hoher Leistung achtest du trotzdem auf kurze Wege oder eine zusätzliche Einspeisung, damit die Helligkeit gleichmäßig bleibt.

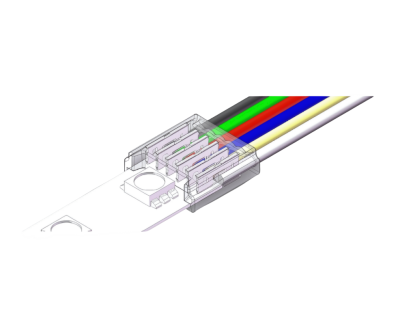

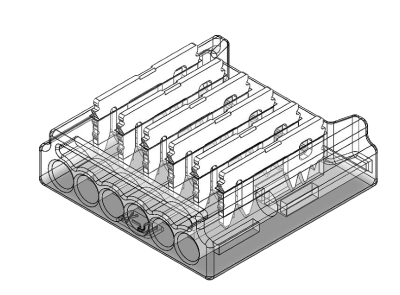

Die sechs Adern sind farbcodiert in Blau, Gelb, Grün, Rot, Schwarz und Weiß. Rot, Grün und Blau übernehmen die Farbkanäle, die übrigen drei führen Plus, Warmweiß und Kaltweiß. Die genaue Belegung steht im Datenblatt und muss zur Pad-Beschriftung deines Streifens passen. Lötfrei klappt der Anschluss mit einem passenden 6-poligen Anschlussverbinder.

Ja. Du kannst das Kabel komplett lötfrei einsetzen, indem du Steckverbinder oder Klemmen nutzt. Das geht schnell und lässt sich später wieder lösen. Bei sechs Adern ist die saubere, eindeutige Zuordnung besonders wichtig, sonst stimmen Farben oder Weißtöne nicht. Für werkzeugarme Verbindungen eignen sich Klemmen und Verbindungsclips, in die jede Ader fest und sauber gehört.

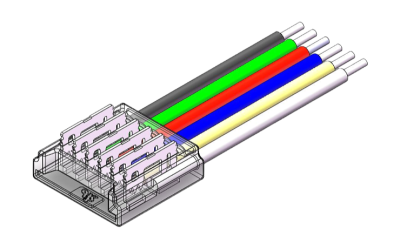

Ja, das Kabel passt zu beiden Bauarten, solange der Streifen sechspolig als RGBCCT ausgeführt ist. Bei COB- wie bei SMD-Streifen verbindest du die sechs Adern mit den passenden Kontakten. Für SMD-Streifen gibt es dazu einen passenden lötfreien Schnellverbinder mit kurzem Kabel. Achte auf die 12-mm-Streifenbreite, damit die Platine sauber sitzt.

Das Kabel wird als Meterware geliefert, ab einem Meter und bis zu 50 Meter am Stück. Bestellst du mehr als 50 Meter, kommt die Lieferung in mehreren Teilstücken. Wichtig für den Einsatzort: Die PVC-Isolierung ist nicht UV-beständig, das Kabel gehört daher in trockene Innenräume und nicht in den dauerhaften Außeneinsatz. Im Freien verlegst du es geschützt und UV-sicher.

Das flache Kabel lässt sich mit einem Seitenschneider auf Länge bringen und mit einer Abisolierzange sauber abisolieren. Die sechs Adern trennst du bei Bedarf vorsichtig, ohne die Isolierung der Nachbaradern zu beschädigen. Passende Helfer wie Abisolierzangen und Seitenschneider findest du unter LED Werkzeug und Zubehör. Arbeite immer stromlos, dann gelingt der Anschluss sicher.
