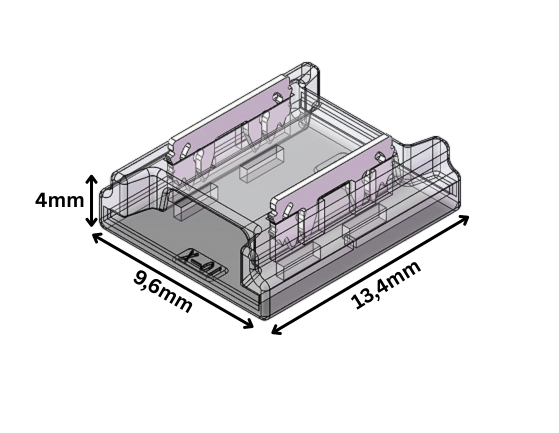

LED Strip-zu-Strip Schnellverbinder – 2-polig, 8 mm, lötfrei für einfarbige LED Streifen

Mit 8 mm trifft dieser Verbinder die wohl gängigste Breite bei COB-Streifen und koppelt zwei Bänder lötfrei zu einer Linie. Beide Enden werden eingeschoben, dann drückt ein Zangengriff die Kontaktzähne durch die Leiterbahn. Das ist nützlich, sobald ein gekürztes Band weiterlaufen oder zwei Stücke zusammenwachsen sollen. Da einfarbige Streifen mit zwei Leitern auskommen, reicht ein zweipoliger Verbinder für Plus und Minus. Die Ausrichtung muss auf beiden Seiten gleich sein, sonst zündet keine LED. Passend ist er für einfarbige 8-mm-Bänder in COB und SMD, auch für frei kürzbare Free-Cut-Typen wie den COB Free-Cut Streifen mit 528 LEDs/m. Geht es nur um ein Stück Leitung, übernimmt das 2-polige Flachbandkabel.

Zwei Bänder in eine Linie bringen

Klafft zwischen den Streifen eine Lücke, etwa um ein Möbel herum, schließt sie die Variante mit 15-cm-Kabel. Für eine saubere Ecke führt der L-Eckverbinder das Band im rechten Winkel weiter, ohne es zu knicken. Den nötigen Strom gibt ein 24V LED Netzteil, dessen Leistung über der Wattsumme der Streifen liegen sollte. Weil nur Helligkeit zu regeln ist, reicht ein LED Drehdimmer; eine Farbsteuerung entfällt. In der Garagenbeleuchtung verbindet er kurze Bänder zu einer hellen Arbeitslinie. In der Kellerbeleuchtung wächst das Licht über mehrere Reststücke zusammen.

Stecken, drücken, fertig

Schneiden Sie das Band nur entlang der aufgedruckten Trennmarken, damit die beiden Kontaktflächen unversehrt bleiben. Drücken Sie das Ende bis zum Anschlag in den Verbinder und schließen Sie den Deckel mit der Zange. Damit am Anfang Strom hineinkommt, eignet sich der Anschlussverbinder mit 15-cm-Kabel. Mehrere Stränge teilen Sie mit Klemmen und Verbindungsclips auf. Im LED Aluprofil läuft das Band gerade und gibt seine Wärme ab. In der Ladenbeleuchtung zieht sich ein gleichmäßiges Band unter den Regalböden entlang. Den Ablauf im Detail zeigt unser Ratgeber.

6 Ampere am 8-mm-Band

Wie alle Verbinder dieser Reihe führt er bis zu 6 A über zwei Kontakte. Ein helles 8-mm-COB zieht rund 13 W pro Meter, sodass die 6 A für mittlere Längen reichen – Watt mal Meter durch die Spannung ergibt den Strombedarf. Betreiben lässt er sich an 5, 12 oder 24 V Gleichspannung. Für RGB- oder CCT-Bänder ist er nicht geeignet, solche Streifen erfordern mehr Pole. IP20 bedeutet trockene Innenräume ohne Spritzwasser. Alle einfarbigen Bänder versammelt die Kategorie einfarbige LED Streifen. In der Messebeleuchtung lässt sich ein Stand mit durchgehenden Lichtkanten bestücken. In der Theaterbeleuchtung markiert das Band Stufen und Wege dezent. Wissen Sie nicht sicher, ob Ihr Band einfarbig und 8 mm breit ist, schreiben Sie uns kurz über WhatsApp.
