MiBoxer D1-CX DMX512 Decoder – für einfarbige 24 V LED Streifen, 1 Kanal, 20 A, RDM, einstellbare PWM

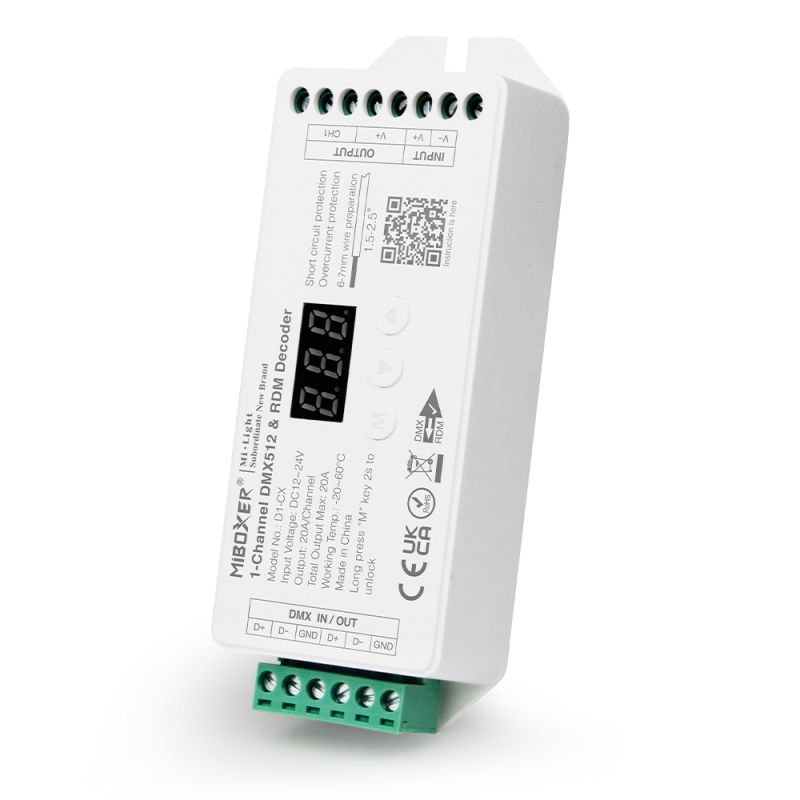

Der MiBoxer D1-CX ist ein DMX512-Decoder für einfarbige LED Streifen mit 24 Volt. Er übersetzt das DMX512-Signal eines Lichtpults in ein sauberes PWM-Dimmsignal und sitzt damit zwischen Steuerung und Streifen. Ein Kanal mit bis zu 20 Ampere treibt auch lange, helle Bänder, bei 24 Volt sind das bis zu 480 Watt. Über die Digitalanzeige und drei Tasten stellen Sie die DMX-Startadresse von 001 bis 512 ein; RDM erlaubt zusätzlich die Fernkonfiguration über die Datenleitung. Die PWM-Frequenz wählen Sie zwischen 2000 und 500 Hertz, die Dimmkurve zwischen logarithmisch und linear. So passt der D1-CX vom Messestand bis zur Architekturbeleuchtung in jede DMX-Anlage. Geliefert wird flackerfreies Licht, das auch vor der Kamera ruhig bleibt. Eine große Auswahl einfarbiger Bänder bietet die Kategorie einfarbige LED Streifen.

DMX512, RDM und Adressierung

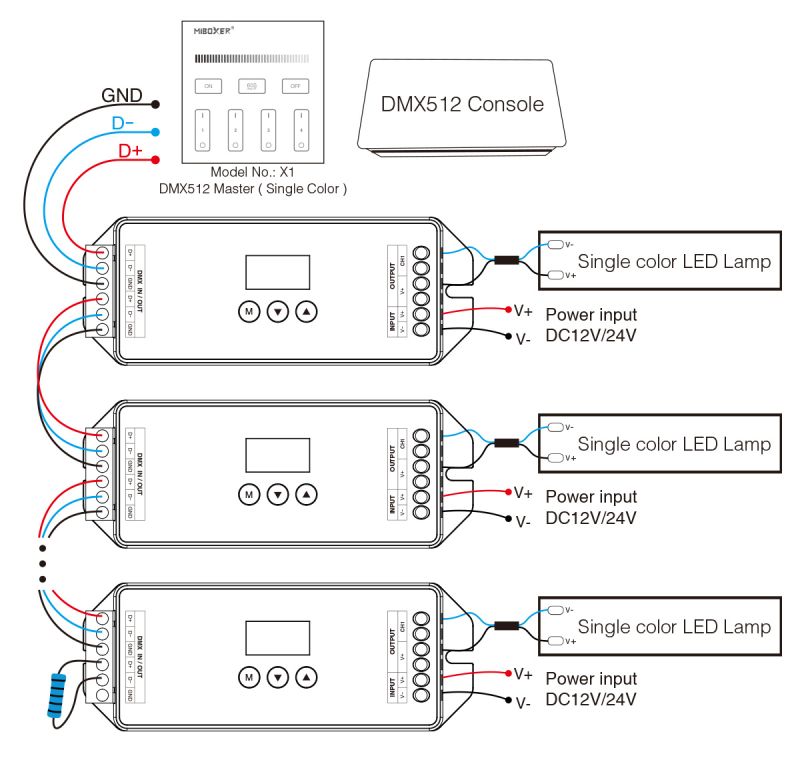

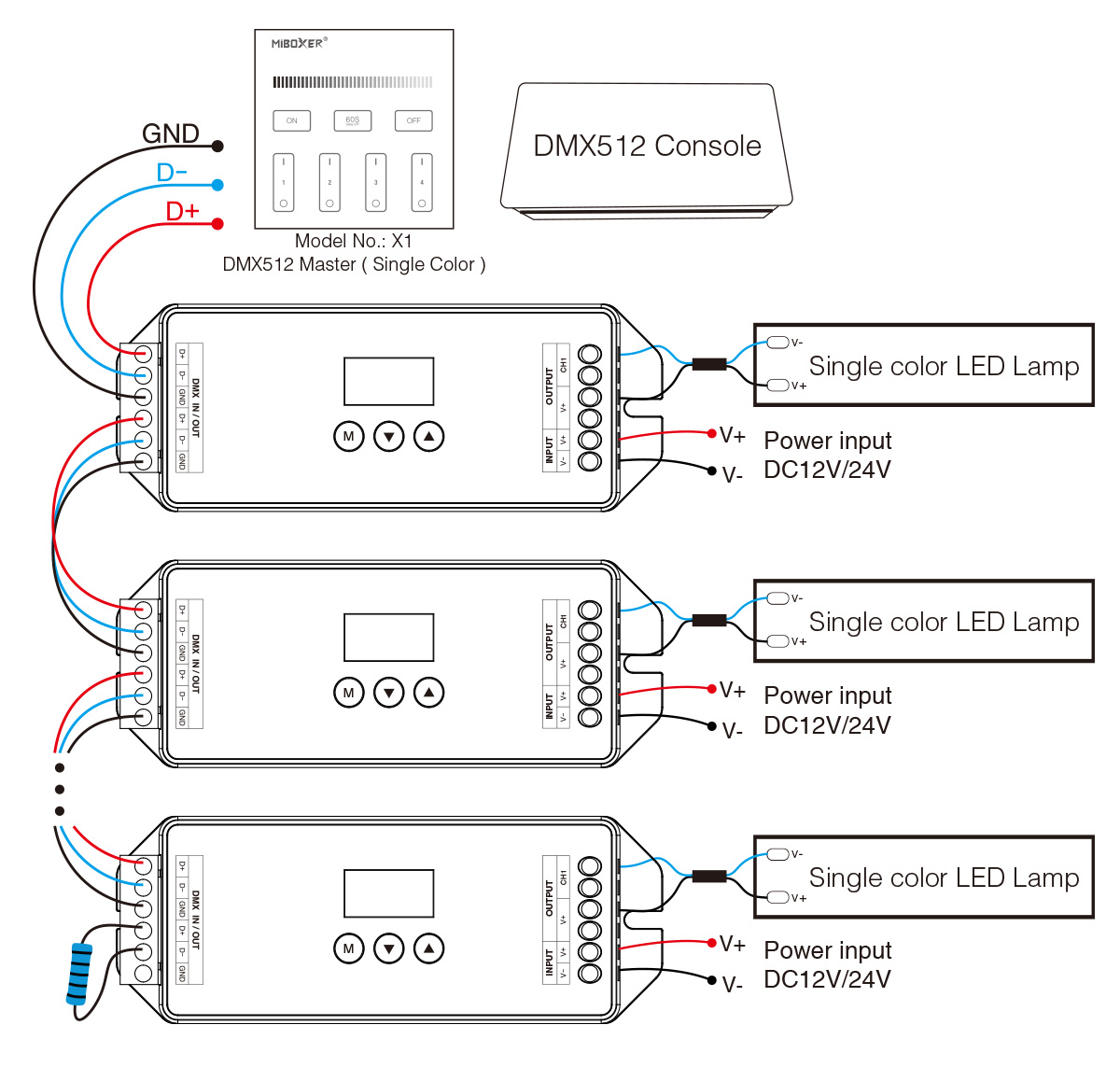

Im DMX-Universum bekommt jeder Decoder eine eigene Startadresse. Beim D1-CX lesen Sie sie direkt an der Digitalanzeige ab und ändern sie mit den Pfeiltasten von 001 bis 512. Leuchtet die Adresse dauerhaft, liegt ein gültiges DMX-Signal an; blinkt sie, fehlt das Signal. Per RDM adressieren und prüfen Sie das Gerät auch aus der Ferne über dieselbe Datenleitung, ohne an die Anzeige zu müssen. Bis zu 32 Decoder hängen an einer Linie, danach frischt ein DMX-Verstärker das Signal auf. Bei langen Leitungen gehört ein Abschlusswiderstand mit 90 bis 120 Ohm ans Ende jeder Strecke. So bleibt die DMX-Steuerung stabil, auch über große Distanzen. Auf der Bühne im Theater spielt der Decoder seine Stärke aus, wenn viele Adressen synchron laufen.

PWM-Frequenz, Dimmkurve und passende Streifen

Zwei Einstellungen entscheiden über die Bildqualität. Die PWM-Frequenz schaltet zwischen 2000 Hertz für flimmerfreie Aufnahmen und 500 Hertz für einfache Anwendungen. Die Dimmkurve wählen Sie logarithmisch für ein weiches, augenfreundliches Herunterdimmen oder linear für eine technisch gleichmäßige Kennlinie. Am D1-CX laufen einfarbige COB-Bänder besonders schön, weil ihr Licht ohnehin punktfrei ist. Schmal und vielseitig ist der COB Free-Cut 8 mm, überall trennbar. Der COB 10 mm liefert mehr Lichtstrom für Wohn- und Objektflächen. Sehr hell wird es mit dem COB 15 mm und über 2900 Lumen je Meter. Filigran zeigt sich der COB 3 mm mit CRI 90 für feine Linien. Worauf es beim Farbwiedergabewert ankommt, erklärt unser Ratgeber zum CRI-Wert.

Netzteil, Anschluss und Montage

Der D1-CX braucht ein Konstantspannungsnetzteil mit 24 Volt; gedimmt wird im Decoder, nicht im Netzteil. Für kleine Projekte reicht das Snappy SS60 mit 60 Watt. Etwas mehr Reserve bietet das Snappy SS75 mit 75 Watt. Mittlere Längen versorgt das Snappy SS100 mit 100 Watt. Das Snappy SS150 deckt mit 150 Watt größere Flächen ab. Für lange Strecken liefert das Snappy SNP-200 200 Watt. Noch mehr Leistung bringt das Snappy SNP-320 mit 320 Watt. Die volle Kanalleistung schöpft das Mean Well HLG-480H mit 480 Watt aus. Angeschlossen wird über Schraubklemmen mit gemeinsamer Anode, ein Verpolungsschutz sowie Kurzschluss- und Überlastschutz sichern den Betrieb. Der Aufbau-Decoder arbeitet von minus 20 bis plus 60 Grad in trockenen Räumen, im Freien gehört er in eine wasserdichte Box. Im Messebau adressieren Sie so jeden Stand individuell. Welche Kombination zu Ihrem Projekt passt, klären wir gern über WhatsApp.
