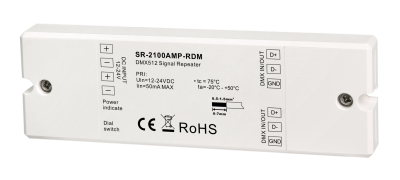

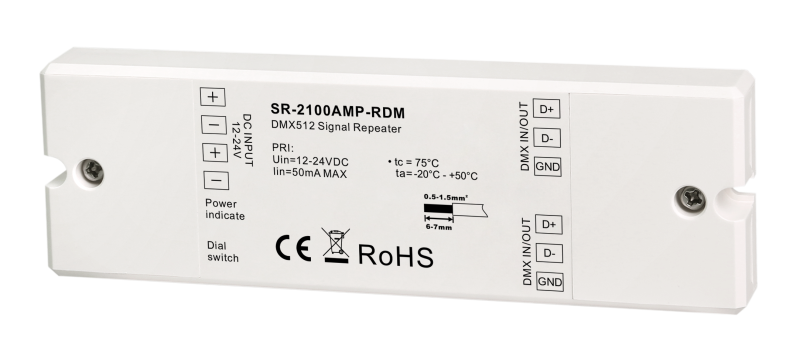

SR-2100AMP-RDM DMX512 Signalverstärker & Repeater 12-24V DC Booster

Der SR-2100AMP-RDM ist ein DMX512-Signalverstärker, der das eingehende DMX-Signal vollständig regeneriert und sauber am Ausgang wieder ausgibt. Anders als bei einer einfachen Signalweiterleitung wird das DMX-Signal nicht nur verstärkt, sondern komplett neu aufbereitet. Dadurch lassen sich auch Bus-Strecken realisieren, die jenseits der DMX-Spezifikationsgrenze von 32 Geräten pro Segment oder 300 Metern Kabellänge zwischen Master und letztem Empfänger liegen.

Der Repeater unterstützt sowohl klassisches DMX512 als auch RDM in bidirektionaler Kommunikation. Dadurch behält die gesamte Anlage auch hinter dem Verstärker die volle Fern-Konfigurierbarkeit, die moderne DMX-Master-Controller und Decoder erwarten. Mit 12 bis 24 Volt DC Betriebsspannung, IP20 Schutzart und kompakter Bauform passt das Gerät in jeden Schaltschrank und in jede bestehende DMX-Installation.

Warum DMX-Bus-Strecken einen Signalverstärker brauchen

Der DMX512-Standard schreibt klare Bus-Spezifikationen vor: bis zu 32 Geräte pro Segment und Kabellängen bis ungefähr 300 Meter zwischen Master und letztem Empfänger. Sobald eine Installation diese Grenze überschreitet, sinkt die Signalqualität rapide. Die Folge sind Flackern, falsche Kanal-Zuordnungen, Ausfälle einzelner Decoder oder unvorhersehbares Verhalten der gesamten Anlage. Erfahrene Profi-Anwender erkennen diese Symptome schnell, weil sie typisch für überlastete oder zu lange Bus-Strecken sind.

In der Praxis treten diese Grenzen schneller auf als gedacht. Eine Theaterbeleuchtung mit zehn bis zwanzig Decodern plus dimmbaren Pultsteuerungen erreicht schnell die Geräte-Grenze. Eine Fassadenbeleuchtung über mehrere Stockwerke kommt zügig an die 300-Meter-Marke. In Messeinstallationen mit verteilten Lichtkreisen über mehrere Hallen sind beide Grenzen gleichzeitig kritisch.

Der SR-2100AMP-RDM löst beide Probleme. Hinter dem Repeater kann ein neues DMX-Segment beginnen, das wieder Platz für 32 Geräte und 300 Meter bietet. Durch Kaskadierung mehrerer Verstärker lassen sich Anlagen über tausend Meter und mehrere hundert Decoder realisieren, ohne dass die Signalqualität leidet.

Signal-Regeneration statt einfacher Verstärkung

Im Markt gibt es einfache Signal-Verstärker, die das DMX-Signal nur höher pegeln und weitergeben. Solche Geräte verstärken aber auch eingebaute Störungen, Bit-Errors und Rauschen mit. Bei längeren Strecken summieren sich diese Fehler bis zur Unbrauchbarkeit des Signals.

Der SR-2100AMP-RDM arbeitet als echter Signal-Regenerator. Das eingehende DMX-Signal wird komplett neu interpretiert, sauber aufbereitet und als frisches, störungsfreies DMX-Signal am Ausgang ausgegeben. Eingestreute Störungen werden dabei verworfen, das Timing der Datenrahmen wird neu erzeugt. Dadurch bleibt die Signalqualität auch nach mehreren kaskadierten Verstärkern stabil, was bei einfachen Pegel-Boostern nicht der Fall ist.

In Verbindung mit hochwertigen DMX-Kabeln mit 120 Ohm Wellenwiderstand und passenden DMX-Splittern für Bus-Verzweigungen entsteht eine professionelle Übertragungs-Infrastruktur, die auch bei komplexen Topologien zuverlässig funktioniert. Wer eine Anlage von Grund auf neu plant, sollte die Repeater-Positionen bereits in der Bus-Topologie vorsehen, statt sie nachträglich an Problemstellen einzubauen.

RDM-Kompatibilität für bidirektionale Profi-Anlagen

Viele günstige DMX-Repeater unterstützen ausschließlich die einseitige Signalweiterleitung vom Master zum Decoder. RDM, also Remote Device Management, funktioniert mit solchen Geräten nicht, weil RDM eine echte bidirektionale Kommunikation erfordert. Der Master sendet RDM-Anfragen an die Decoder, und die Decoder antworten zurück mit Statusinformationen, Adress-Antworten oder Diagnosedaten.

Der SR-2100AMP-RDM ist vollständig RDM-kompatibel und leitet die Rückkanal-Kommunikation in beide Richtungen weiter. Damit bleibt die gesamte Anlage hinter dem Repeater fern-konfigurierbar. Adress-Änderungen an einzelnen Decodern, Anpassung von Dimmkurven, Abfrage von Geräte-Status und alle weiteren RDM-Funktionen funktionieren auch über mehrere kaskadierte Verstärker hinweg. Für Installationen mit professionellen DMX-Master-Controllern oder spezialisierter DMX-Software ist diese Eigenschaft praktisch nicht verhandelbar.

Anwendungsfälle und Integration in DMX-Installationen

Der typische Einsatzort des SR-2100AMP-RDM ist die Schnittstelle zwischen zwei DMX-Segmenten in einer großen Anlage. Das Eingangs-Signal kommt vom Master-Controller oder von einem vorgeschalteten DMX-Splitter, das Ausgangs-Signal versorgt das nächste Decoder-Segment mit angeschlossenen DMX-Decodern für 12-48V DC. Die Verkabelung erfolgt über standardisierte Schraubklemmen, die mit zweiadrigem Signal-Twisted-Pair-Kabel zuzüglich Schirm und Masse ausgeführt sein sollte.

In Architektur- und Innenraumbeleuchtungs-Projekten über mehrere Stockwerke ist der Repeater oft im Verteilerkasten der jeweiligen Etage platziert. In Ladenbeleuchtungs-Anlagen mit vielen einzelnen Lichtkreisen pro Verkaufszone sitzt er an den Übergängen zwischen den Verkaufsbereichen. In Eventtechnik und temporären Installationen wird er häufig direkt an der Hauptleitung montiert, wenn lange Kabelwege überbrückt werden müssen.

Die Versorgung mit 12 oder 24 Volt DC lässt sich aus jedem passenden LED-Netzteil speisen, das bereits im Schaltschrank vorhanden ist. Die Leistungsaufnahme ist minimal, sodass keine separate Stromversorgung nötig ist. Bei Fragen zur konkreten Anlagentopologie oder zur Platzierung mehrerer Repeater in kaskadierten Bus-Strecken beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Setups aus dem DMX-Steuerungs-Sortiment mit allen passenden Komponenten von Master-Controllern bis zu Splittern und Repeatern stellen wir gerne ein individuelles Angebot zusammen.
