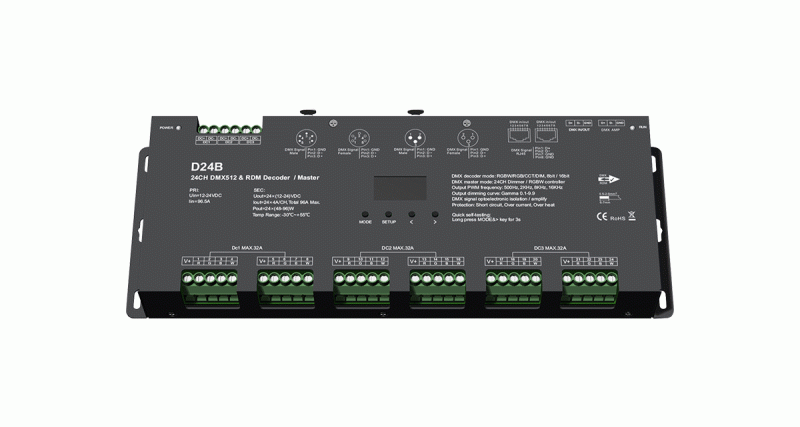

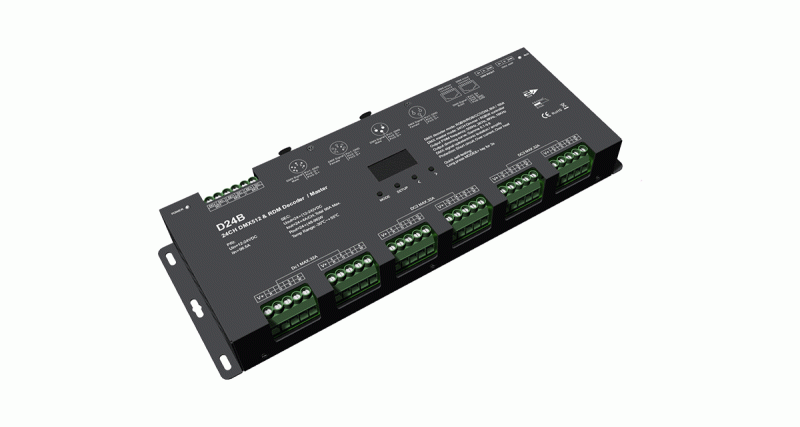

24-Kanal DMX-Empfänger mit XLR, RJ45 und Schraubklemmen für Architektur- und Bühnenbeleuchtung

Mit 24 unabhängigen Kanälen, 96 Ampere Gesamtleistung und einer Maximalleistung von 2.304 Watt bei 24 Volt DC gehört der D24B zu den leistungsstärksten DMX-Decodern im SK-LED Sortiment. Während kleine 4-Kanal-Decoder einen einzelnen RGBW-Streifen ansteuern, ist der D24B für umfangreiche Profi-Installationen ausgelegt: sechs RGBW-Zonen gleichzeitig, acht RGB-Streifen, zwölf CCT-Bereiche oder bis zu 24 einfarbige LED-Streifen mit getrennter Dimmung über einen einzigen DMX-Bus.

Das Gerät unterstützt DMX512 in 8-Bit und 16-Bit Auflösung, bietet die volle RDM-Funktionalität zur bidirektionalen Konfiguration und arbeitet wahlweise als reiner DMX-Empfänger oder als eigenständiger Standalone-Master. Mit Anschlussmöglichkeiten für XLR 3-polig, XLR 5-polig, RJ45 und klassische Schraubklemmen ist der D24B in praktisch jede Profi-DMX-Anlagentopologie integrierbar, unabhängig von vorhandener Verkabelung oder verwendetem Lichtpult.

24 Kanäle in einem Gerät: Konsolidierung statt Decoder-Wildwuchs

In einer typischen DMX-Installation arbeitet man oft mit mehreren Decodern parallel. Vier bis acht Geräte je 4-Kanal-Decoder sind keine Seltenheit, wenn eine Anlage RGBW oder mehrere Zonen abdecken soll. Der D24B ersetzt diesen Geräte-Park durch ein einziges 19-Zoll-Rack-taugliches Profi-Gerät, das sechs vollständige RGBW-Kreise oder beliebige andere Kanalverteilungen aus einer Hand bedient.

Die Vorteile einer zentralen Lösung sind erheblich. Es gibt nur einen DMX-Adressblock zu pflegen, eine zentrale Stromversorgung, einen einzigen Anschlusspunkt im Schaltschrank und eine zentrale Diagnose über das OLED-Display. In der Beschaffung schlägt ein einzelner D24B preislich oft fünf bis sechs einzelne 12-48V DC LED Decoder, in der Installationszeit zusätzlich mehrere Arbeitsstunden, und in der späteren Wartung jede einzelne Fehlersuche im verteilten Decoder-Netz.

Eine weitere oft übersehene Eigenschaft: Die Kanalzahl ist von eins bis 24 frei wählbar. Wer für ein konkretes Projekt nur 18 Kanäle benötigt, konfiguriert das Gerät entsprechend und lässt die übrigen DMX-Adressen für künftige Erweiterungen frei. Das macht den D24B auch für Anlagen attraktiv, die in mehreren Bauphasen wachsen.

DMX512, RDM und die einschlägigen Profi-Standards

Der D24B unterstützt sämtliche relevanten Protokollvarianten: DMX512, das ältere DMX512(1990), das aktuelle DMX512-A sowie RDM V1.0 (E1.20-2006 ESTA-Standard). Damit ist das Gerät an jedem ernstzunehmenden Profi-DMX-Pult anschlussfähig und in jede bestehende Theaternetzwerk- oder Architekturanlage integrierbar.

RDM, also Remote Device Management, ist dabei der entscheidende Vorteil gegenüber Standard-DMX. Während klassisches DMX nur in eine Richtung sendet, vom Master zum Empfänger, erlaubt RDM eine echte Zwei-Wege-Kommunikation. Praktisch heißt das: alle 24 Kanäle lassen sich aus der Ferne adressieren, Dimmkurven anpassen, PWM-Frequenzen ändern und Statusinformationen abfragen, ohne dass jemand den Schaltschrank öffnen muss. In Kombination mit professionellen DMX-Master-Controllern oder spezialisierten DMX-Software-Lösungen lässt sich eine komplette Großanlage zentral konfigurieren, dokumentieren und im laufenden Betrieb verändern.

Für größere Anlagen mit langen Kabelwegen empfehlen wir ergänzende DMX-Splitter und qualitativ hochwertige DMX-Kabel mit 120 Ohm Wellenwiderstand. Bei sehr langen Bus-Strecken oder vielen Decodern in Reihe sorgt ein DMX-Signalverstärker für saubere Datenübertragung über die DMX-Spezifikationsgrenze von 32 Geräten pro Segment hinaus.

Master- und Decoder-Funktion in einem Gerät

Eine Eigenschaft, die den D24B von rein passiven DMX-Decodern abhebt, ist die integrierte Standalone-Master-Funktion. Per Tastendruck am OLED-Display lässt sich das Gerät vom Decoder-Modus in den Master-Modus umschalten. Im Master-Modus stehen vier vorprogrammierte Lichtprogramme mit jeweils neun Geschwindigkeitsstufen zur Verfügung. Die Helligkeit jedes der 24 Kanäle bleibt dabei individuell anpassbar.

Diese Dualfunktion macht den D24B zur sinnvollen Lösung für mehrere typische Situationen. In kleineren Installationen, in denen kein dediziertes Lichtpult oder DMX-Master vorhanden ist, übernimmt das Gerät selbst die Steuerungslogik und erspart die Anschaffung eines separaten Controllers. In größeren Installationen dient der Master-Modus als Backup-Sicherung: Fällt das vorgelagerte Pult, der Computer oder die Software aus, läuft der D24B per Tastendruck eigenständig weiter und hält ein vordefiniertes Lichtbild auch ohne externes Signal aufrecht. Für Veranstaltungstechniker und Theatertechniker ist das eine doppelte Absicherung gegen Ausfälle während laufender Produktionen, für Architekturbeleuchtung in Hotels, Museen oder Repräsentationsgebäuden eine kostengünstige Ausfallsicherheit.

8-Bit und 16-Bit Dimmung: Auflösung im Profi-Einsatz

Eine oft unterschätzte Funktion des D24B ist die wahlweise 16-Bit Dimmung pro Kanal. Bei Standard-DMX mit 8-Bit stehen pro Kanal 256 Helligkeitsschritte zur Verfügung. Das genügt für die meisten architektonischen Anwendungen, aber in kritischen Bereichen wie Foto-, Video- oder Theaterproduktion sind die Übergänge zwischen den 256 Stufen sichtbar, besonders im unteren Dimmbereich, wo sich die Wahrnehmung der menschlichen Augen logarithmisch verändert.

Bei aktivierter 16-Bit Dimmung wachsen die verfügbaren Helligkeitsschritte auf 65.536 pro Kanal. Damit lassen sich auch langsame, weiche Übergänge ohne sichtbares Stufen-Banding fahren, gerade im kritischen Bereich zwischen null und zehn Prozent Helligkeit. Für hochwertige Wohnraum- und Theaterinstallationen, bei denen kontinuierliche Helligkeitsverläufe die Atmosphäre bestimmen, ist diese Auflösung der Unterschied zwischen Amateur- und Profi-Ergebnis. Die 16-Bit-Funktion belegt zwei DMX-Adressen pro Kanal statt einer und sollte bei der Adressplanung berücksichtigt werden.

PWM-Frequenz, Dimmkurven und Flexibilität in der Kanalzuweisung

Der D24B bietet umschaltbare PWM-Frequenzen über mehrere Stufen, darunter mindestens 500 Hz, 2 kHz, 8 kHz und 16 kHz. Für gewöhnliche Architektur- und Wohnraumbeleuchtung sind 500 Hz oder 2 kHz unauffällig. Sobald jedoch Kameras im Spiel sind, werden niedrige PWM-Frequenzen als Flackern sichtbar, vor allem bei kurzen Belichtungszeiten oder bei Slow-Motion-Aufnahmen. Mit den höheren PWM-Frequenzen lassen sich auch anspruchsvolle Studio- und Bürobeleuchtungs-Projekte, Messeinstallationen mit Kamera-Coverage sowie Live-Streaming-Setups zuverlässig flickerfrei betreiben.

Bei den Dimmkurven stehen drei Optionen zur Verfügung: linear für technische Anwendungen, logarithmisch zur Anpassung an die menschliche Helligkeitswahrnehmung und exponentiell für Effektbeleuchtung mit dramatischen Übergängen. Zusätzlich lässt sich der Gamma-Wert zwischen 0,1 und 9,9 frei konfigurieren, was eine extrem feine Abstimmung an die jeweilige LED-Charakteristik ermöglicht. Auch die Mindesthelligkeit ist einstellbar, um Flackern im unteren Dimmbereich zu vermeiden, das bei manchen LED-Typen typisch ist.

Anschlussvielfalt und Anwendungsbereiche

Die Anschlussvielfalt rundet das Gerät ab. Die parallele Verfügbarkeit von XLR 3-polig, XLR 5-polig, RJ45 sowie steckbaren Schraubklemmen erlaubt eine direkte Integration in bestehende Theaternetzwerke, Architekturanlagen, Studio-Verkabelungen und improvisierte Event-Setups. Wer Geräte verschiedener Generationen oder Hersteller zusammenführen muss, hat damit fast immer einen kompatiblen Anschluss zur Hand, ohne Adapter und ohne Workarounds. Die Ausgänge nutzen steckbare Schraubklemmblöcke, was den Tausch von Lastleitungen ohne Werkzeug-Marathon möglich macht.

Klassische Einsatzgebiete sind die professionelle Theater- und Bühnenbeleuchtung mit ihren komplexen Lichtkreisen, die Gastronomie- und Hotelbeleuchtung mit getrennten Zonen pro Raum, hochwertige Ladenbeleuchtung in mehrgeschossigen Geschäften und großflächige indirekte Beleuchtung in Repräsentationsräumen. In der Foto-, Film- und Broadcast-Branche findet der D24B Verwendung dort, wo 16-Bit Dimmung und hohe PWM-Frequenzen aufeinandertreffen müssen. Für Produktionsstudios, Live-Streaming-Setups, TV-Studios und Veranstaltungsräume mit Kamera-Coverage bietet das Gerät die nötige Auflösung und Flickerfreiheit, ohne dass mehrere kleinere Decoder kaskadiert werden müssten.

Bei Kombinationen mit hochwertigen CCT-LED-Streifen oder COB-Streifen mit hohem CRI-Wert lassen sich Studio-Sets präzise auf die gewünschte Farbtemperatur und Helligkeit einstellen. Zur Versorgung des D24B eignen sich 24V LED-Netzteile der Marken Mean Well, LTECH oder Snappy. Die Auswahl richtet sich nach der Gesamtleistung der angeschlossenen Streifen, wobei eine Reserve von 20 bis 30 Prozent über die rechnerische Last hinaus empfehlenswert ist. Bei voller Auslastung des D24B mit 96 Ampere bei 24 Volt sind das 2.304 Watt Gesamtausgangsleistung, was beispielsweise rund 100 Meter hochdichten 24V COB-Streifen mit etwa 20 Watt pro Meter entspricht.

Für die Installation komplexer Setups mit LED-Aluprofilen und mehreren Kanälen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Konfigurationen aus dem LED-Steuerungs-Sortiment inklusive Master-Controller, Decoder, Splitter und Verkabelung stellen wir gerne individuelle Angebote zusammen.

Downloads "D24B DMX512 & RDM LED Decoder & Master 24-Kanal 12-24V DC 4A pro Kanal, OLED Display"

Abmessungen:	38,5x116x324 mm
Ausgangsstrom:	96,5A
Besonderheit:	Auto-Funktion, PWM einstellbar
Betriebstemperaturbereich:	-30 °C bis +55 °C
DMX-Auflösung:	8-Bit , 16-Bit
DMX Anschluss:	RJ45, Schraubklemme, XLR 3-polig, XLR 5-polig
Dimmbar:	Ja
Dimmkurve:	Exponential , Linear, Logarithmisch
Farbe:	Schwarz
Für :	CCT, RGB, RGBW, einfarbig
Garantiezeit:	2 Jahre
Gewicht:	1,3 kg
Kanal:	24
Klemmen:	Schraubklemmen
LED-Kompatibilität:	CCT, RGB, RGBW, einfarbig
Material:	Metall
Montageart:	Aufbau
PWM Frequenz:	2kHz, 8kHz, 16kHz, 500Hz
Schutzart (IP):	IP20
Sicherheit:	Kurzschluss, Überhitzung, Überlast
Spannung:	DC12~24V
Steuerungsmethode:	DMX
TYP:	DMX Empfänger
Zertifikate:	CE, EMC, FCC, LVD, RoHS
