SR-KNX-9551K2 KNX Wandschalter Taster 2-fach LED Statusanzeige, busversorgt, ETS-konfigurierbar

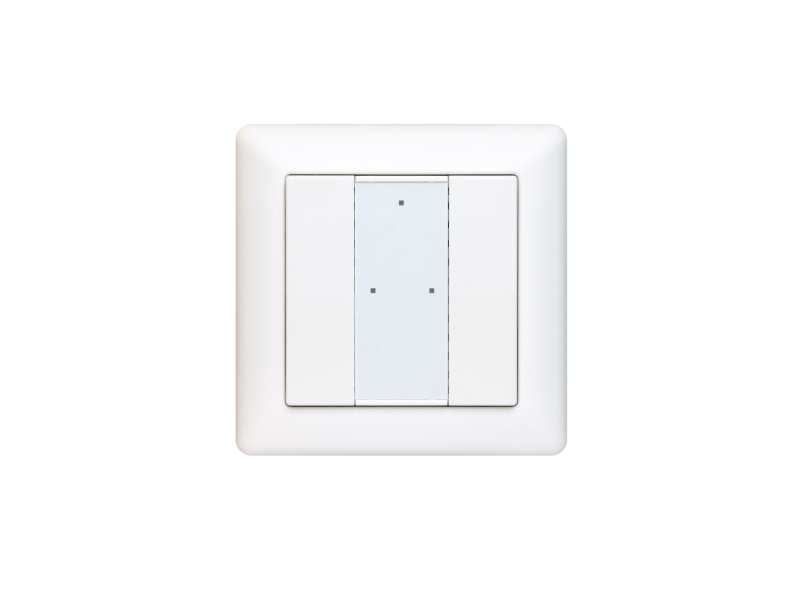

Der SR-KNX-9551K2 ist ein 2-fach KNX Wandschalter zur Unterputz-Montage in Standard-Schalter-Dosen, der KNX-Telegramme an Dimmer-Aktoren, Jalousie-Aktoren, Heizungs-Regler und Visualisierungs-Systeme der KNX LED Controller Kategorie sendet. Mit zwei zweifarbigen Status-LEDs (rot und grün) pro Tasten-Paar plus zentraler Orientierungs-LED bietet der KNX Taster optische Rückmeldung über den aktuellen Schalt-Zustand und nächtliche Auffindbarkeit am Lichtschalter. Das kompakte 55,6-Millimeter-Format passt in die meisten gängigen Schalter-Programme von GIRA, JUNG, Merten oder Berker, was die Integration in bestehende Wohn-, Büro- und Hotel-Anlagen erleichtert.

Über die ETS4- oder neuere ETS-Software wird das Bediengerät frei mit Funktionen wie Schalten, Dimmen, Jalousie- und Rolladen-Steuerung, Szenen-Aufruf, Szenen-Speicherung und RTC-Betriebsart-Umschaltung belegt. In Verbindung mit einem KNX-LED-Aktor wie dem SR-KNX-9501FA KNX LED Dimmer ergibt sich eine vollständige KNX-Lichtsteuerung. Der KNX Wippen-Taster benötigt keine separate Stromversorgung und wird komplett über den KNX-Bus gespeist, mit einer typischen Strom-Aufnahme von unter 0,3 Watt. Damit eignet sich der Schalter ideal für KNX-Renovierungen, in denen die bestehende Verkabelung nicht erweitert werden soll.

Zwei frei konfigurierbare Tasten für Schalten, Dimmen, Jalousie, Szenen und RTC-Bedienung

Die zwei Tasten des SR-KNX-9551K2 lassen sich in der ETS-Software individuell mit verschiedenen KNX-Funktionen belegen. Klassische Anwendungsfälle sind die Schaltung der Wohnzimmer-Decken-Beleuchtung mit der oberen Taste und der Voutenkante mit der unteren Taste in einer modernen Wohnzimmer-Beleuchtung, oder die Aufruf von zwei vordefinierten Lichtszenen wie "Gemütlich-Abend" und "Dinner-Stimmung". Pro Taste können Schalten, Dimmen (kurzer Druck schaltet, langer Druck dimmt), Szenen-Aufruf, Jalousie-Bedienung und Heizungs-Modus-Umschaltung individuell parametriert werden.

Über die ETS-Konfiguration lässt sich auch der Betriebs-Modus pro Tasten-Paar wählen: im Linked Mode arbeiten beide Tasten als zusammen-gehörendes Paar (eine Taste ein, eine aus, oder eine hoch, eine runter), im Independent Mode wirkt jede Taste als unabhängiger Toggle-Schalter. Damit lassen sich aus dem 2-fach Taster sowohl klassische Wippen-Schalter als auch zwei voneinander unabhängige Lichtzonen-Schalter realisieren.

Zwei zweifarbige Status-LEDs (rot/grün) plus Orientierungs-LED für nächtliche Auffindbarkeit

Die zwei integrierten Bicolor-LED-Indikatoren neben jeder Taste zeigen den aktuellen Status des gesteuerten KNX-Aktors an. Eine Standard-Belegung ist grün für eingeschalteten Aktor und rot für ausgeschalteten Aktor, alternativ lässt sich die Farb-Logik in der ETS frei konfigurieren. Die LEDs können auch zur Visualisierung externer KNX-Objekte verwendet werden, etwa als Anzeige für aktivierten Brandmelder, geöffnetes Garagen-Tor oder fehlerhafte Lüftungs-Anlage.

Eine zusätzliche Orientierungs-LED in der Mitte des Schalters sorgt für bessere Auffindbarkeit im Dunkeln. Besonders in Schlafzimmer-Beleuchtungen beim nächtlichen Aufstehen oder in Hotel-Zimmern beim Eintreten zeigt sich der Vorteil, weil der Wandschalter ohne aktivierte Decken-Beleuchtung gefunden wird. Im Alarm-Modus können die Status-LEDs zusätzlich blinken, was eine optische Warnung für Sicherheits-Ereignisse wie Türen-Auf-Erkennung oder Bewegungs-Sensor-Auslösung ermöglicht.

Linked Mode mit zwei Tasten oder Independent Mode mit einer Taste pro Wippe

Im Linked Mode arbeiten die zwei Tasten als zusammen-hängendes Paar mit komplementärer Funktion. Klassische Linked-Mode-Anwendungen sind das gemeinsame Schalten einer Lichtgruppe (obere Taste ein, untere Taste aus), das stufenweise Dimmen mit zwei Tasten (obere Taste heller, untere Taste dunkler), oder die Jalousie-Bedienung mit zwei Tasten (obere Taste hoch, untere Taste runter mit kurzer Druck-Erkennung für die Lamellen-Verstellung).

Im Independent Mode wirkt jede Taste eigenständig als Toggle-Schalter und steuert zwei voneinander unabhängige Lichtzonen. Eine klassische Möbel-Anwendung ist die obere Taste für die Decken-Beleuchtung und die untere Taste für eine Möbel-Vouten-Beleuchtung, gesteuert über einen Aufbau-Aktor wie den SR-KNX-9502FA KNX LED Dimmer Aufbauversion, der direkt im Möbel verbaut werden kann. Damit erhöht sich der Funktions-Umfang des 2-fach Tasters auf bis zu zwei verschiedene KNX-Aktor-Steuerungen pro Tasten-Paar.

Vollständig busversorgt ohne separate Netz-Versorgung

Der SR-KNX-9551K2 wird komplett über den KNX-EIB-Bus mit Energie versorgt, eine separate 230V-Anschluss-Leitung ist nicht erforderlich. Die typische Strom-Aufnahme aus dem KNX-Bus liegt bei unter 0,3 Watt, was die Bus-Belastung minimal hält. Damit lassen sich bis zu 64 Geräte pro KNX-Linie ohne zusätzliches Hilfs-Netzteil betreiben, was die Anlagenplanung erheblich vereinfacht. Für größere Anlagen mit vielen Bus-Teilnehmern empfehlen sich Hilfs-Netzteile aus der KNX LED Netzteile Kategorie.

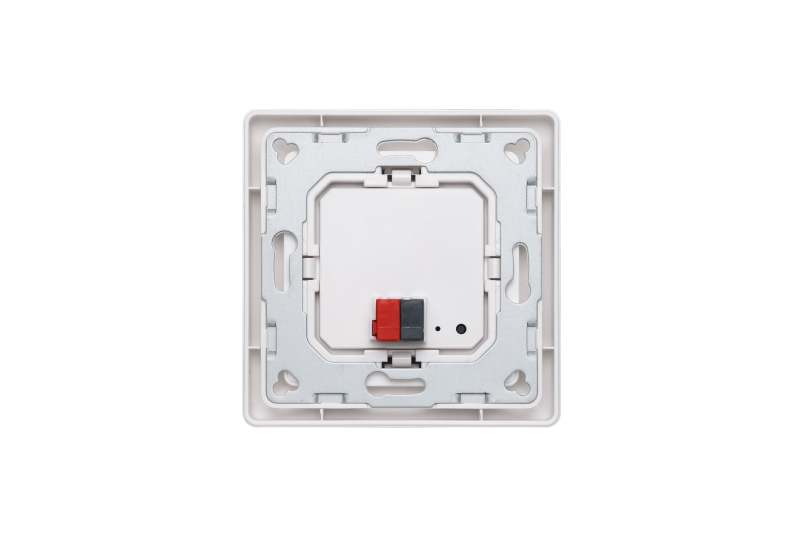

In Renovierungs-Projekten ist die Bus-Versorgung ein deutlicher Vorteil, weil keine zusätzliche Phase zur Schalter-Dose gezogen werden muss. Bei der Installation reicht es, das KNX-Bus-Kabel (rot/schwarz, J-Y(St)Y oder KNX-zertifizierte Variante) an die rückseitigen Anschluss-Klemmen anzuschließen, die das 0,8-Millimeter-Einzeladern-Kabel direkt aufnehmen. Damit eignet sich der Schalter besonders für Hotel-Renovierungen, Büro-Umrüstungen und Wohn-Modernisierungen ohne Stemm-Arbeiten.

Kompaktes 55-Millimeter-Format für Standard-Rahmen von GIRA, JUNG, Merten und Berker

Die Abmessungen von 55,6 × 55,6 × 12,3 Millimetern entsprechen dem 55-mm-Industrie-Standard für Schalter-Einsätze, was die Integration in nahezu jedes klassische Schalter-Programm ermöglicht. Kompatible Rahmen-Programme umfassen Berker S1, B1, B3, B7 Glas, GIRA Standard55, E2, Event und Esprit, JUNG A500 und Aplus, sowie Merten M-Smart, M-Arc und M-Plan. Damit fügt sich der KNX-Taster optisch nahtlos in das bestehende Schalter-Design des Gebäudes ein.

Die geringe Einbautiefe von 12,3 Millimetern erlaubt die Montage auch in flachen Unterputz-Dosen mit begrenzter Tiefe, wie sie in älteren Bestands-Gebäuden häufig vorkommen. Das Kunststoff-Gehäuse in Weiß bildet die Basis, der finale optische Eindruck entsteht durch den gewählten Rahmen und die Tasten-Wippe des jeweiligen Schalter-Programms. Eine Übersicht weiterer KNX-Bedien-Komponenten findest du in der KNX Schalter und Taster Kategorie.

ETS4-Konfiguration für die direkte Anbindung an KNX-LED-Dimmer und Heizungs-Aktoren

Die Inbetriebnahme erfolgt über die ETS4- oder neuere ETS-Software, in die die mitgelieferte .knxprod-Applikations-Datei einmalig importiert wird. Anschließend werden physikalische Adresse, Gruppenadressen pro Tasten-Funktion, LED-Anzeige-Logik, Linked-Independent-Mode und alle weiteren Parameter direkt in der ETS konfiguriert. Über das Drücken der Programmier-Taste am Gerät und der parallelen Programmierung in der ETS wird die physikalische Adresse vergeben.

Für farbige Beleuchtungs-Szenen lässt sich der Wandtaster mit RGBW-Aktoren wie dem SR-KNX-9511FA KNX RGBW LED Dimmer Hutschiene oder dem SR-KNX-9512FA RGBW Aufbauversion koppeln, was den Aufruf von Farb-Szenen wie "Romantik-Stimmung" oder "Konzentrations-Licht" per Tastendruck ermöglicht. Die Verknüpfung erfolgt komplett in der ETS-Software über Gruppenadressen und ist herstellerübergreifend mit MDT-, ABB-, Lingg-und-Janke-, Theben- oder Jung-Aktoren möglich.

Anwendungsbereiche: Wohnzimmer-Bedienung, Hotel-Zimmer und Büro-Schaltzentrale

Klassische Einsatzbereiche sind moderne Wohn-Bereiche mit zwei vordefinierten Lichtszenen für Tag- und Abend-Stimmung, Schlafzimmer-Bett-seitige Aus-Schalter für Decken-Beleuchtung und Nachttisch-Lampe, sowie Flur- und Treppen-Bereiche mit zentraler Bedienung aller anliegenden Lichter. Im gewerblichen Bereich findet der Wandtaster Anwendung in Hotel-Zimmern als zentrales Bediengerät neben der Tür für Empfangs-Beleuchtung und Akzent-Licht, in Büro-Beleuchtungen als Konferenz-Raum-Bedienung mit Präsentations-Modus und Standard-Beleuchtung, sowie in Restaurants und Bars für tageszeit-abhängige Stimmungs-Wechsel.

In gemischten Bus-Anlagen mit KNX und DALI lässt sich der Taster über das SR-KN9100-DA2 KNX-DALI Gateway auch zur Bedienung von DALI-Beleuchtungs-Anlagen einsetzen. Das integrierte Bus-Netzteil und die HCL-Fähigkeit des Gateways ermöglichen tageszeit-abhängige Beleuchtungs-Steuerungen, die direkt aus dem 2-fach Wandtaster heraus abgerufen werden können. Weitere Bus-Übergänge zwischen KNX und anderen Protokollen findest du in der KNX Gateway Kategorie.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen Linked- und Independent-Mode, zur ETS-Konfiguration der LED-Statusanzeige, zur Kombination mit den passenden KNX-LED-Dimmern oder zur Rahmen-Kompatibilität beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller Bus-Komponenten findest du in unserer KNX Steuerungs-Hauptkategorie.
