SR-KNX-9502FA KNX LED Dimmer 4-Kanal Konstantspannung 12-36V DC, 5A je Kanal, Aufbau ETS5

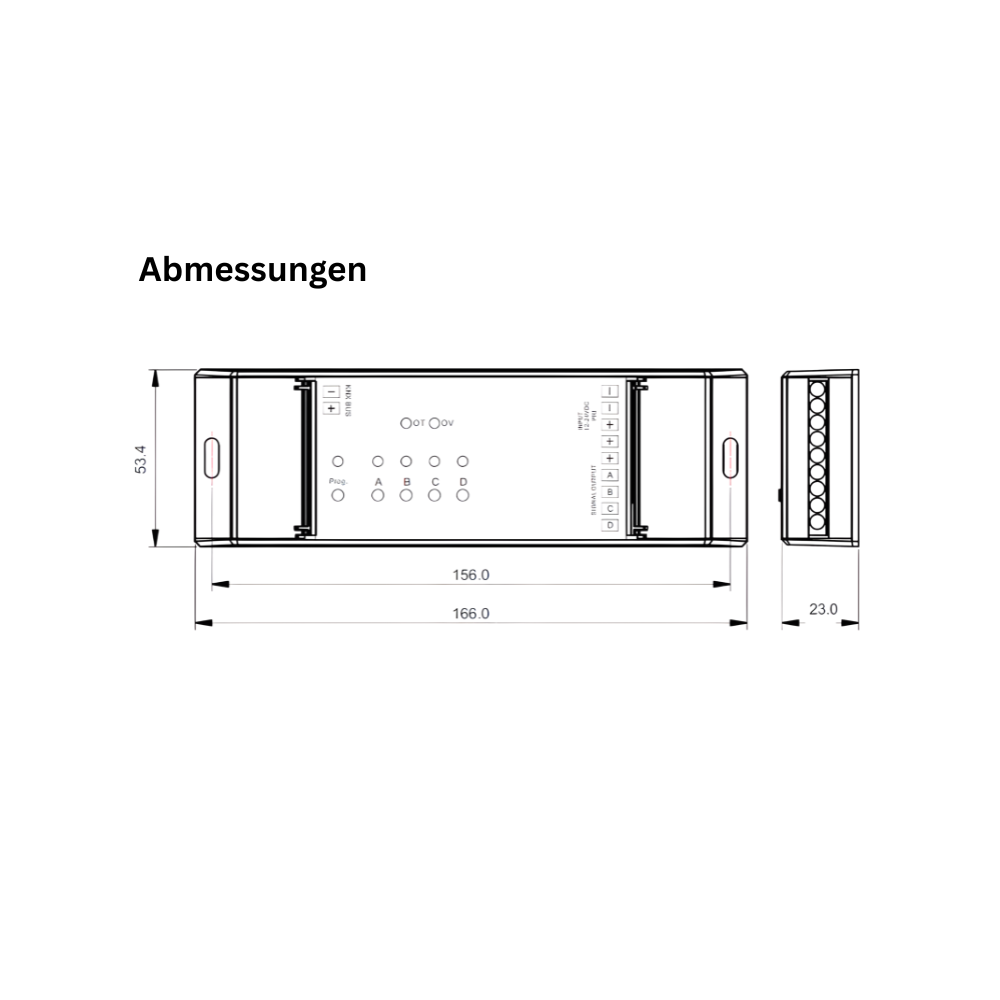

Der SR-KNX-9502FA ist ein 4-Kanal KNX LED Dimmer in kompakter Aufbauversion, der einfarbige LED Streifen mit Konstantspannung im Bereich von 12 bis 36 Volt DC ansteuert. Mit Abmessungen von nur 166 × 53,4 × 23 Millimetern lässt sich der Dimmer direkt im Leuchten-Gehäuse, in Möbelflächen, abgehängten Decken oder Trockenbau-Konstruktionen unterbringen, ohne dass ein Schaltschrank oder eine Hutschiene erforderlich ist. Über die ETS5-Software wird das Steuergerät in das KNX-System eingebunden und kommuniziert herstellerübergreifend mit allen ETS-fähigen Komponenten.

Pro Kanal stehen 5 Ampere Last-Strom zur Verfügung, was bei 24 Volt einer Leistung von 120 Watt pro Kanal entspricht (bei 12V 60 Watt, bei 36V sogar 180 Watt). Die werkzeuglosen Push-In-Klemmen ermöglichen eine schnelle Verkabelung ohne Schraubendreher, was die Montage in beengten Räumen wie hinter LED Profilen oder in Möbelfächern erheblich vereinfacht. Die PWM-Dimmfrequenz von werkseitig 600 Hertz lässt sich über die ETS5 anpassen und sorgt für flackerfreies Licht auch bei Video- und Foto-Aufnahmen.

Kompakte Aufbauversion mit 166 × 53,4 × 23 Millimetern für die direkte Montage ohne Schaltschrank

Die schlanke Stick-Form des SR-KNX-9502FA mit nur 23 Millimetern Höhe und 53,4 Millimetern Breite passt überall dort hin, wo eine klassische Hutschienen-Lösung zu sperrig wäre. Klassische Einbau-Szenarien sind die direkte Montage im Aluminium-LED-Profil oberhalb des LED Streifens, im hinteren Möbelfach einer maßgefertigten Schrank-Lösung, in der abgehängten Decke direkt am Leuchten-Anschlusspunkt oder in der Trockenbau-Wand hinter einer Revisions-Klappe.

Das Kunststoff-Gehäuse in Weiß fügt sich unauffällig in moderne Wohn- und Geschäfts-Räume ein. Der Schutzgrad IP20 erlaubt den Einsatz im Innenbereich, geschützt vor Feuchtigkeit und Spritzwasser. Damit eignet sich das Steuergerät besonders für architektonische Lichtinstallationen, bei denen die Steuer-Elektronik dezent verschwinden soll, gleichzeitig aber jederzeit für Wartung erreichbar bleibt.

Vier unabhängige Kanäle mit je 5 Ampere für einfarbige 12-36V DC LED Streifen

Der KNX LED Aktor verfügt über vier voneinander unabhängige Konstantspannungs-Ausgänge mit jeweils 5 Ampere Last-Strom. Damit lassen sich gleichzeitig vier verschiedene Lichtzonen aus einem einzigen Steuergerät ansteuern, ohne dass mehrere Module installiert werden müssen. Bei 12 Volt liefert jeder Kanal 60 Watt (240 Watt gesamt), bei 24 Volt 120 Watt pro Kanal (480 Watt gesamt) und bei 36 Volt 180 Watt pro Kanal (720 Watt gesamt).

In der Praxis bietet das die Möglichkeit, Decken-Voutenkante, Wand-Beleuchtung, Möbel-Akzent und Treppen-Beleuchtung individuell aus einem einzigen Gerät zu schalten und zu dimmen. Bei 24V LED Streifen sollte in der Regel alle 7 bis 8 Meter neu eingespeist werden, was bei der Anlagenplanung berücksichtigt werden muss. Eine Übersicht passender Streifen findest du in der Kategorie einfarbige LED Streifen.

Werkzeuglose Push-In-Klemmen für die schnelle Verkabelung ohne Schraubendreher

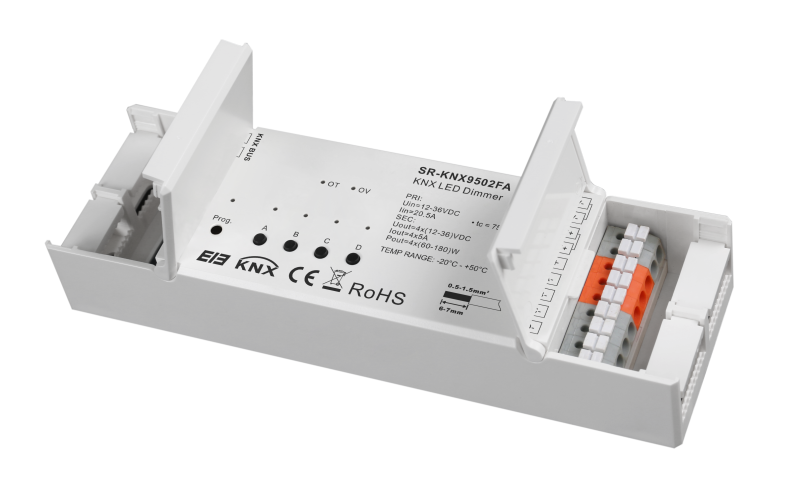

Anders als klassische Schraub-Klemmen-Geräte arbeitet der SR-KNX-9502FA mit Push-In-Klemmen, die ein abisoliertes Kabel-Ende direkt aufnehmen. Eine Klemm-Feder hält das Kabel sicher fest, ohne dass ein Schraubendreher angesetzt werden muss. Das spart pro Anschluss mehrere Sekunden Arbeitszeit und macht die Installation in beengten Einbau-Räumen erheblich komfortabler.

Besonders in Möbel-Einbau-Situationen, in denen die Hand des Monteurs kaum hinkommt, oder bei Decken-Installationen über Leitern macht sich die werkzeuglose Verkabelung als Zeit- und Komfort-Gewinn bemerkbar. Bei Bedarf lässt sich das Kabel über eine kleine Entriegelung wieder lösen, etwa wenn ein Streifen-Abschnitt ausgetauscht oder ein Anschluss korrigiert werden muss. Damit unterscheidet sich der SR-KNX-9502FA klar vom Schraubklemmen-Modell SR-KNX-9501FA in der Hutschienen-Bauform.

PWM-Dimmung mit 600 Hertz für flackerfreies, kameraverträgliches Licht

Die werkseitig eingestellte PWM-Dimmfrequenz von 600 Hertz reicht aus, um auch bei Video- und Foto-Aufnahmen flackerfreies Licht zu liefern. Klassische Kamera-Verschlusszeiten erfassen die schnellen Hell-Dunkel-Wechsel nicht mehr als Streifenmuster (Rolling-Shutter-Effekt), was den Dimmer für Anwendungen in Foto-Studios, Videokonferenz-Räumen, Showrooms oder Restaurants mit Foto-affiner Kundschaft eignet. Die Dimmfrequenz lässt sich über die ETS5 anpassen, falls in der jeweiligen Anlage spezielle Anforderungen bestehen.

Die Dimmung erfolgt logarithmisch über 256 Stufen, was eine feine Helligkeits-Regelung im unteren Helligkeits-Bereich ermöglicht, wo das menschliche Auge empfindlicher wahrnimmt. Damit lassen sich auch sehr leise Stimmungs-Helligkeiten realisieren, ohne dass die LED Streifen anfangen zu flackern oder ungleichmäßig zu dimmen. Geeignet für Wohnzimmer-Beleuchtungen mit feinfühliger Dimm-Charakteristik und für Voutenbeleuchtungen mit sanften Übergängen.

Direkte KNX-Anbindung mit ETS5, 15 Szenen und Treppenlicht-Funktion

Die KNX-Anbindung erfolgt über die standardmäßige KNX-EIB-Bus-Klemme mit einer Bus-Spannung von 21 bis 30 Volt DC. Die passende .knxprod-Applikationsdatei wird einmalig in die ETS5-Software importiert, anschließend lassen sich physikalische Adresse, Gruppenadressen, Szenen, Dimm-Parameter und Treppenlicht-Funktion direkt in der ETS konfigurieren. Damit fügt sich der Aufbau-Dimmer nahtlos in jede KNX-Anlage ein und kommuniziert herstellerübergreifend mit MDT, ABB, Lingg & Janke, Theben oder Jung KNX-Komponenten.

Pro Kanal stehen 15 Szenen mit individueller Helligkeit und Übergangs-Zeit zur Verfügung. Die Treppenlicht-Funktion schaltet einen Kanal nach einem Befehl für eine konfigurierbare Zeit ein, dimmt anschließend auf 20 Prozent runter und schaltet schließlich komplett ab. Vier manuelle Druck-Tasten am Gerät erlauben die Vor-Ort-Bedienung jedes Kanals unabhängig vom KNX-Bus, was bei der Inbetriebnahme oder zur Diagnose hilfreich ist. Vier Status-LEDs pro Kanal sowie OT-LED (Über-Temperatur >70 °C) und OV-LED (Über-Spannung >40V DC) zeigen den Betriebs-Zustand direkt am Gerät an. Eine Übersicht weiterer KNX-Bedienkomponenten findest du in der Kategorie KNX Schalter und Taster.

SR-KNX-9502FA vs SR-KNX-9501FA: Aufbau statt Hutschiene bei gleicher Leistung

Der SR-KNX-9502FA ist die richtige Wahl, wenn kein Schaltschrank zur Verfügung steht oder die Steuer-Elektronik dezent direkt am Einbau-Ort verschwinden soll. Die schlanke Stick-Form mit Push-In-Klemmen passt in jedes Aluminium-Profil, jede Möbel-Nische und jede abgehängte Decke. Klassische Anwendungsfälle sind Schrank-Beleuchtungen, Vitrinen, Showroom-Möbel oder dezente Decken-Voutenkanten ohne Verteiler-Anschluss.

Für die klassische Schaltschrank-Installation mit zentraler Verkabelung und Schraub-Klemmen-Komfort ist der SR-KNX-9501FA Hutschienen-Version die passende Alternative. Beide Geräte haben identische Leistungs-Daten (4 Kanäle, 12-36V DC, 5A pro Kanal, 600 Hz PWM, 15 Szenen) und denselben Preis von 119,90 Euro, unterscheiden sich aber im Form-Faktor und in der Klemmen-Technik. Sollen DALI- und KNX-Anlagen kombiniert werden, dient das SR-KN9100-DA2 KNX-DALI Gateway als Brücke zwischen beiden Bus-Systemen.

Anwendungsbereiche: Möbel-Beleuchtung, Trockenbau und Leuchten-Integration

Klassische Einsatzbereiche sind Schrank-Beleuchtungen in maßgefertigten Möbeln, in denen der Dimmer im hinteren Möbelfach verschwindet und über KNX-Wandtaster, Präsenz-Erkennung oder Visualisierung gesteuert wird. In modernen Bürobeleuchtungen übernimmt der Aufbau-Dimmer die Steuerung von Schreibtisch-Beleuchtungen, Vitrinen-Beleuchtungen oder Akzent-Spots, die direkt im Möbel integriert sind.

Im Ladengeschäfts-Bereich findet der Dimmer Anwendung in Vitrinen, Schaufenster-Beleuchtungen und Regal-Beleuchtungen mit unabhängiger Steuerung pro Zone. In Trockenbau-Decken lässt sich das Gerät hinter einer Revisions-Klappe versteckt platzieren und steuert die Voutenkanten oder Spots zentral über KNX. Als Spannungs-Versorgung empfehlen sich wasserdichte IP65-Netzteile wie das Mean Well HLG-150H-24A LED Netzteil mit 150 Watt für mittlere Lasten oder das größere HLG-240H-24A mit 240 Watt.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen Aufbau- und Hutschienen-Version, zur ETS5-Konfiguration, zur Last-Berechnung pro Kanal oder zur Integration in bestehende KNX-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller KNX-Komponenten findest du in unserer KNX Steuerungskategorie oder in unserem gesamten LED Steuerungs-Sortiment.
