SR-KNX-9512FA KNX RGBW LED Dimmer 4-Kanal Konstantspannung 12-36V DC, 5A je Kanal, Aufbau ETS5

Der SR-KNX-9512FA ist ein 4-Kanal KNX RGBW LED Controller in kompakter Aufbauversion, der RGB- und RGBW-LED-Streifen mit Konstantspannung im Bereich von 12 bis 36 Volt DC ansteuert. Mit Abmessungen von nur 166 × 53,4 × 23 Millimetern und werkzeuglosen Push-In-Klemmen lässt sich der KNX RGBW Dimmer direkt im Leuchten-Gehäuse, im Möbelfach, in der abgehängten Decke oder im Trockenbau platzieren, ohne dass ein Schaltschrank erforderlich ist. Über die ETS5-Software wird das Steuergerät in das KNX-System eingebunden und kommuniziert herstellerübergreifend mit allen ETS-fähigen Komponenten von MDT, ABB, Lingg & Janke, Theben oder Jung.

Pro Kanal stehen 5 Ampere Last-Strom zur Verfügung, was bei 24 Volt einer Leistung von 120 Watt pro Kanal entspricht (bei 12V 60 Watt, bei 36V sogar 180 Watt). Die vier Ausgänge sind als R-, G-, B- und W-Kanäle konfigurierbar und nehmen handelsübliche 5-polige RGBW-Streifen direkt entgegen. Die werkseitig eingestellte PWM-Frequenz von 600 Hertz sorgt für flackerfreies, farbtreues Licht ohne sichtbares Streifenmuster bei Foto- und Video-Aufnahmen, was den Controller besonders für Showrooms, Gastronomie und Hotel-Lobbys qualifiziert.

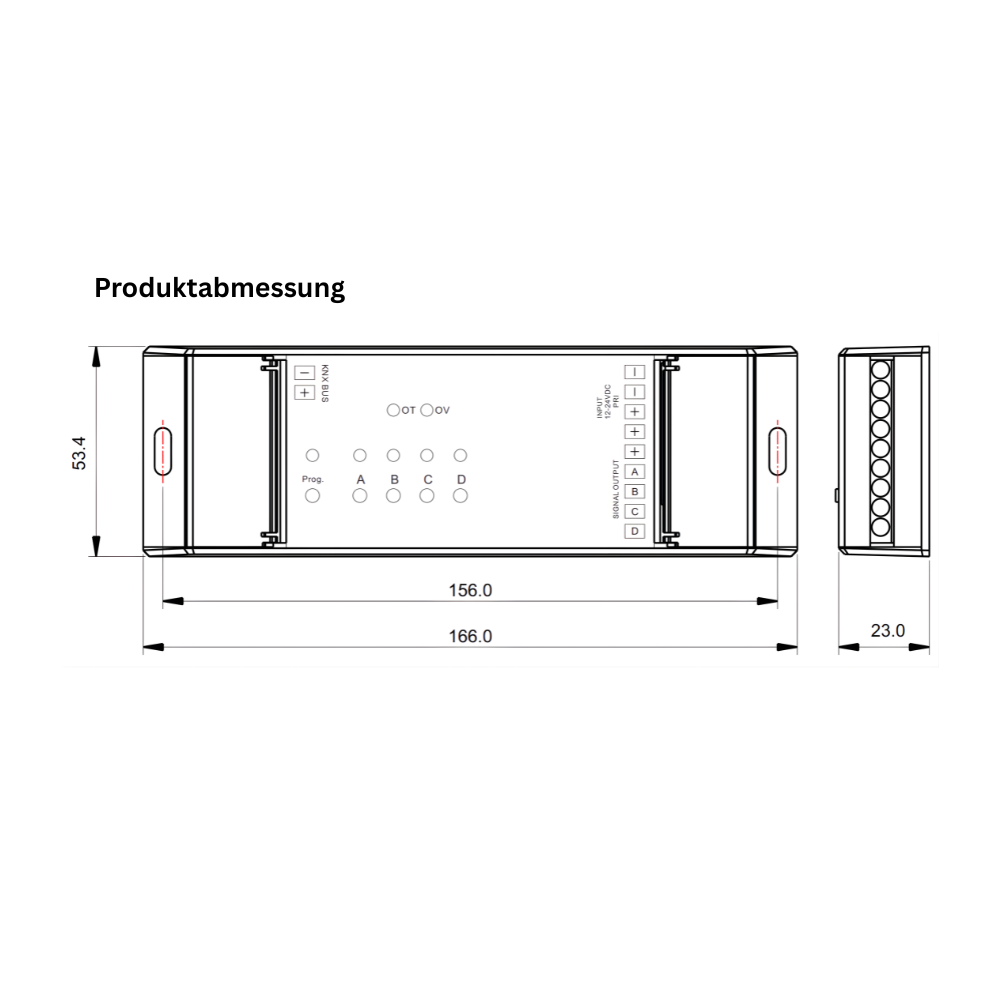

Kompakte Aufbauversion mit 166 × 53,4 × 23 Millimetern für die direkte Montage ohne Schaltschrank

Die schlanke Stick-Form des SR-KNX-9512FA mit nur 23 Millimetern Höhe und 53,4 Millimetern Breite passt überall dort hin, wo eine klassische Hutschienen-Lösung zu sperrig wäre. Typische Einbau-Szenarien sind die direkte Montage im Aluminium-LED-Profil oberhalb des RGBW-Streifens, im hinteren Möbelfach einer Vitrinen-Beleuchtung, in der abgehängten Decke direkt am Leuchten-Anschluss oder in der Trockenbau-Wand hinter einer Revisions-Klappe. Damit verschwindet die Steuer-Elektronik unsichtbar in der Anlage, während die Farb-Steuerung weiterhin zentral über den KNX-Bus erfolgt.

Das Kunststoff-Gehäuse in Weiß fügt sich unauffällig in moderne Wohn- und Geschäfts-Räume ein. Der Schutzgrad IP20 erlaubt den Einsatz im Innenbereich, geschützt vor Feuchtigkeit und Spritzwasser. Damit eignet sich der Controller besonders für architektonische Farb-Lichtinstallationen, bei denen die Steuer-Hardware dezent verbleibt, gleichzeitig aber jederzeit für Wartung erreichbar bleibt.

Vier R/G/B/W-Ausgänge mit je 5 Ampere für RGB- und RGBW-LED-Streifen

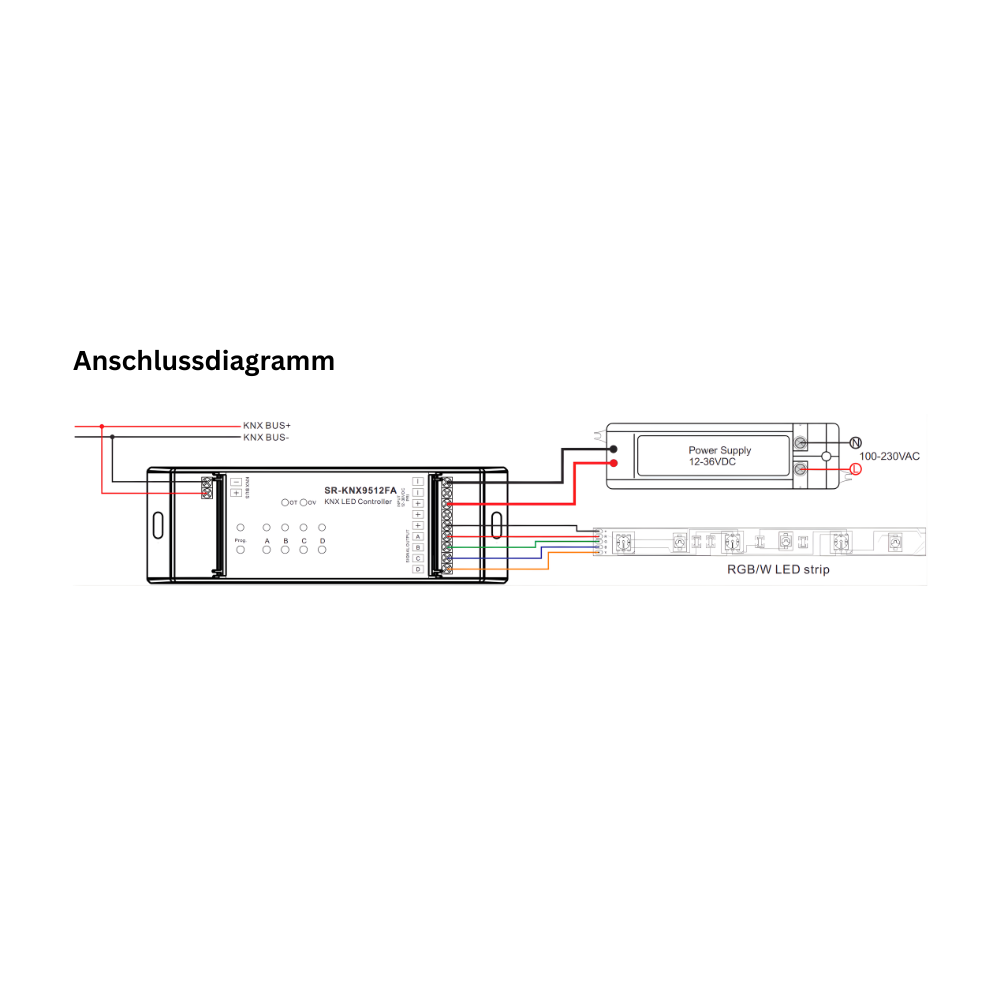

Die vier Konstantspannungs-Ausgänge sind als R, G, B und W gekennzeichnet und folgen der Standard-Belegung handelsüblicher RGBW-LED-Streifen. Ein 5-poliger Streifen-Anschluss (V+, R-, G-, B-, W-) lässt sich damit direkt an die Klemmen führen, ohne dass eine separate Verteiler-Verkabelung nötig ist. Für 4-polige RGB-Streifen bleibt der W-Kanal ungenutzt oder kann optional für eine zusätzliche Weißlicht-Ergänzung über einen separaten Streifen verwendet werden.

Bei 12 Volt liefert jeder Kanal 60 Watt (240 Watt gesamt), bei 24 Volt 120 Watt pro Kanal (480 Watt gesamt) und bei 36 Volt 180 Watt pro Kanal (720 Watt gesamt). Bei einem 24V RGBW-Streifen mit 18 W/m Verbrauch lässt sich pro Kanal eine Strecke von rund 6,67 Metern direkt anschließen. Bei längeren Strecken sollte bei 24V RGB-Streifen in der Regel alle 7 bis 8 Meter neu eingespeist werden, was bei der Anlagenplanung berücksichtigt werden muss. Eine Übersicht passender Streifen findest du unter RGBW LED Streifen sowie RGB LED Streifen.

Werkzeuglose Push-In-Klemmen für die schnelle Verkabelung im Möbelfach

Im Gegensatz zu den Hutschienen-Modellen mit Schraub-Klemmen arbeitet der SR-KNX-9512FA mit Push-In-Klemmen, die abisolierte Kabel-Enden direkt aufnehmen. Eine Klemm-Feder hält das Kabel sicher fest, ohne dass ein Schraubendreher angesetzt werden muss. Das spart pro Anschluss mehrere Sekunden Arbeitszeit und macht die Installation in beengten Einbau-Räumen erheblich komfortabler, etwa wenn der Controller in einem Möbelfach hinter einer Vitrinen-Schiebetür platziert wird oder in der abgehängten Decke nur über eine kleine Revisions-Öffnung erreichbar ist.

Bei Bedarf lässt sich das Kabel über eine kleine Entriegelung wieder lösen, etwa wenn ein Streifen-Abschnitt ausgetauscht oder ein Anschluss korrigiert werden muss. Damit unterscheidet sich der SR-KNX-9512FA klar vom Schraubklemmen-Modell SR-KNX-9511FA in der Hutschienen-Bauform und nutzt die gleiche werkzeuglose Klemm-Technik wie der monochrome SR-KNX-9502FA Aufbau-Dimmer. Eine Übersicht weiterer KNX-Komponenten findest du in der Kategorie KNX LED Controller.

PWM-Dimmung mit 600 Hertz für flackerfreies, farbtreues Licht

Die werkseitig eingestellte PWM-Dimmfrequenz von 600 Hertz reicht aus, um auch bei Foto- und Video-Aufnahmen flackerfreies Licht zu liefern. Klassische Kamera-Verschlusszeiten erfassen die schnellen Hell-Dunkel-Wechsel nicht mehr als Streifenmuster (Rolling-Shutter-Effekt). Bei farbigen Beleuchtungen ist Flackerfreiheit doppelt wichtig, weil die einzelnen Farb-Kanäle synchron schalten und schon kleinste Frequenz-Abweichungen sichtbare Farb-Pulse erzeugen würden, die das Gesamt-Lichtbild stören.

Die Dimmfrequenz lässt sich über die ETS5 anpassen, falls in der jeweiligen Anlage spezielle Anforderungen bestehen. Die Dimmung erfolgt logarithmisch über 256 Stufen pro Kanal, was eine feine Helligkeits-Regelung im unteren Helligkeits-Bereich ermöglicht. Damit lassen sich auch sehr leise Farb-Stimmungen realisieren, ohne dass die Farben aussetzen oder ungleichmäßig dimmen. Geeignet für Gastronomiebeleuchtungen mit fließenden Stimmungs-Wechseln im Tagesverlauf und für Theaterbeleuchtungen mit sanften Farb-Übergängen zwischen Akten.

Direkte KNX-Anbindung mit ETS5 und Farbsteuerungs-Objekten über den KNX-Bus

Die KNX-Anbindung erfolgt über die standardmäßige KNX-EIB-Bus-Klemme (rot/schwarz, TP-Kabel) mit einer Bus-Spannung von 21 bis 30 Volt DC. Die passende .knxprod-Applikationsdatei (ETS-Datei 951, identisch zum Hutschienen-Modell SR-KNX-9511FA) wird einmalig in die ETS5-Software importiert. Anschließend lassen sich physikalische Adresse, RGBW-Farb-Objekte, einzelne Kanal-Dimm-Werte, Szenen, Treppenlicht-Funktion und alle weiteren Parameter direkt in der ETS konfigurieren.

Über den KNX-Bus stehen die typischen RGBW-Kommunikations-Objekte zur Verfügung: 3-Byte-RGB-Objekt für gemeinsame Farb-Werte, einzelne 1-Byte-Helligkeits-Objekte pro Kanal, Szenen-Aufruf, Schalt- und Dimm-Befehle. Der Dimmer speichert bis zu 15 Farb-Szenen mit individueller Übergangs-Zeit pro Kanal. Eine Szene "Restaurant-Abend" stellt die Bar-Beleuchtung auf warmes Bernstein-Gelb mit langem 30-Sekunden-Übergang, eine andere Szene "Service-Modus" liefert reines kaltweißes Arbeits-Licht über den W-Kanal. Vier manuelle Drucktasten und Status-LEDs am Gerät ermöglichen die Vor-Ort-Bedienung und Diagnose unabhängig vom KNX-Bus.

SR-KNX-9512FA vs SR-KNX-9511FA und SR-KNX-9502FA: die Aufbau-Variante des RGBW-Dimmers

Der SR-KNX-9512FA ist die richtige Wahl, wenn farbige Beleuchtungs-Anlagen ohne Schaltschrank realisiert werden sollen. Die schlanke Stick-Form passt direkt in das Aluminium-Profil über dem RGBW-Streifen, in das Möbelfach einer Vitrine oder in die abgehängte Decke einer Hotel-Lobby. Die R/G/B/W-Kanal-Belegung und die spezielle ETS-Applikations-Datei machen die Inbetriebnahme einer RGBW-Anlage besonders übersichtlich.

Für die klassische Schaltschrank-Installation mit zentraler Verkabelung empfiehlt sich der SR-KNX-9511FA KNX RGBW LED Dimmer Hutschienen-Version mit Schraubklemmen und 4-TE-Bauform. Wer einfarbige LED Streifen statt RGBW dimmen möchte, findet im SR-KNX-9502FA KNX LED Dimmer Aufbauversion die passende Monochrom-Version mit gleichem Form-Faktor. Der SR-KNX-9501FA KNX LED Dimmer Hutschiene ist die monochrome Hutschienen-Variante für 4 unabhängige weiße Lichtzonen. Als DALI-Alternative für RGBW-Anlagen ohne KNX-Backbone dient der SR-2304BEA DALI-2 LED Controller.

Anwendungsbereiche: Möbel-RGBW-Akzent, Showroom und Hotel-Beleuchtung

Klassische Einsatzbereiche sind moderne Wohnzimmer-Beleuchtungen mit RGBW-Voutenkante über dem Sofa, bei denen der Aufbau-Controller direkt in der Decken-Konstruktion verschwindet und über KNX-Wandtaster oder Visualisierung gesteuert wird. In Voutenbeleuchtungen an Decken-Übergängen liefert der Controller die nötige Flexibilität für tageszeit-abhängige Farb-Wechsel oder Event-Stimmungen.

Im gewerblichen Bereich findet der Controller Anwendung in Ladenbeleuchtungen mit Akzent-Voutenkante in Vitrinen und Regalen, in Bars und Restaurants mit Stimmungs-Lichtsteuerung pro Tageszeit oder Veranstaltung, sowie in Hotel-Lobbys mit fließenden Farb-Verläufen für die Gäste-Atmosphäre. Da der Controller direkt im Möbel oder hinter der Voutenkante sitzt, entfällt die separate Verteiler-Verkabelung zum Schaltschrank, was die Installations-Kosten in Hotel-Renovierungs-Projekten deutlich reduziert. Als Spannungs-Versorgung empfehlen sich Netzteile wie das Mean Well HLG-150H-24A LED Netzteil mit 150 Watt für kleinere Möbel-Installationen oder das größere HLG-240H-24A mit 240 Watt für längere RGBW-Strecken in der Vouten-Beleuchtung.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen Aufbau- und Hutschienen-Variante, zur ETS5-Konfiguration der RGBW-Farb-Objekte, zur Last-Berechnung pro Kanal oder zur Integration in bestehende KNX-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller KNX-Komponenten findest du in unserer KNX Steuerungskategorie oder im gesamten LED Steuerungs-Sortiment.
