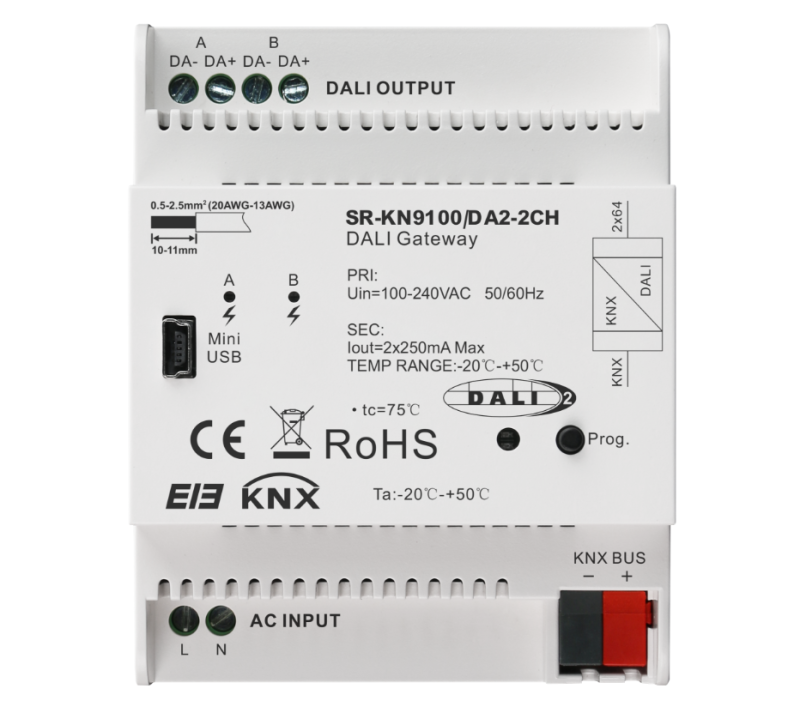

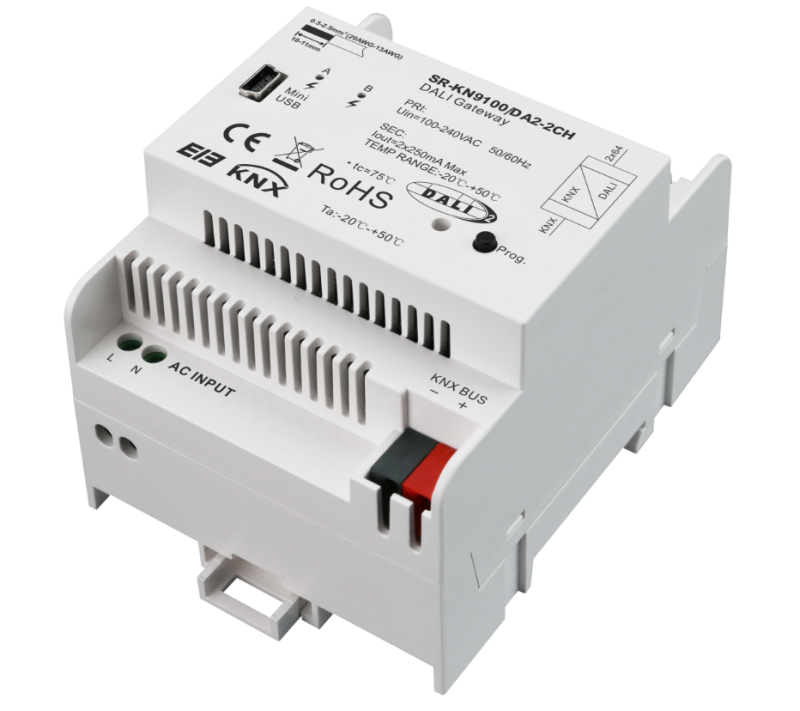

SR-KN9100-DA2 KNX DALI Gateway 2-Kanal, 2x 64 Adressen, integriertes Bus-Netzteil, HCL-fähig

Der SR-KN9100-DA2 ist ein 2-Kanal KNX-DALI Gateway zur Hutschienen-Montage, das den KNX-Bus mit zwei galvanisch getrennten DALI-Linien verbindet. Über die ETS5-Software auf KNX-Seite und die mitgelieferte "DALI Master" PC-Software auf DALI-Seite lassen sich pro DALI-Linie bis zu 64 DALI-Geräte, 16 Gruppen und 16 Szenen konfigurieren und in die KNX-Anlage integrieren. Damit eignet sich das Gateway für professionelle Smart-Building-Installationen, in denen Lichtsteuerung, Beschattung, Heizung und weitere Gewerke zentral über KNX abgewickelt werden.

Beide DALI-Kanäle verfügen über ein integriertes 250-Milliampere-Bus-Netzteil, das die Versorgung von jeweils einer kompletten DALI-Linie übernimmt. Damit entfallen separate Bus-Versorgungsmodule, und ein einziges Gerät versorgt bis zu 128 DALI-Geräte über zwei getrennte Linien. Die Versorgung des Gateways selbst erfolgt über 100 bis 240 Volt AC, die Anbindung an KNX über die übliche TP-Bus-Klemme. Das Gateway unterstützt sowohl DT6 für einfarbige und dimmbare LED Leuchten als auch DT8 mit Tunable White, RGB, RGBW und RGBCCT sowie die Human Centric Lighting Funktion (HCL) für tageslichtorientierte Beleuchtungs-Steuerung.

Zwei galvanisch getrennte DALI-Linien für je 64 DALI-Adressen, 16 Gruppen und 16 Szenen

Die beiden DALI-Kanäle des SR-KN9100-DA2 sind galvanisch voneinander getrennt und arbeiten als unabhängige DALI Single-Master Controller nach IEC 62386 Parts 101 (Edition 2) und 103 (Edition 1). Pro Kanal lassen sich bis zu 64 DALI-Geräte adressieren, in 16 Gruppen organisieren und in 16 Szenen abrufen. Damit stehen insgesamt 128 DALI-Adressen, 32 Gruppen und 32 Szenen aus einem einzigen Gateway zur Verfügung, was die Steuerung mittelgroßer Anlagen wie einer Bürofläche, einem Hotel-Stockwerk oder einer Ladengeschäfts-Etage ermöglicht.

Die galvanische Trennung der beiden Linien hat einen wichtigen Praxis-Nutzen: ein Fehler in einer Linie, etwa ein Kurzschluss oder ein defektes Gerät, beeinträchtigt die zweite Linie nicht. Damit lassen sich beispielsweise Hauptbeleuchtung und Notbeleuchtung auf separaten Linien betreiben, oder Innenbereich und Außenbereich getrennt verkabeln. Als Single-Master Controller pro Linie ist zudem sichergestellt, dass keine Kollisionen mit anderen DALI-Mastern auf derselben Linie entstehen können. Eine Übersicht weiterer KNX-Gateways findest du in der Kategorie KNX Gateway.

Integriertes 2x 250 mA DALI-Bus-Netzteil ohne separates Bus-Versorgungs-Modul

Jeder der beiden DALI-Kanäle hat ein integriertes Bus-Netzteil mit 250 Milliampere Ausgangsstrom, was dem Maximum nach DALI-2 Norm IEC 62386 entspricht. Damit versorgt das Gateway zwei komplette DALI-Linien mit jeweils bis zu 64 Geräten allein, ohne dass zusätzliche Bus-Netzteile wie das SR-2400PS DALI Bus-Netzteil angeschafft werden müssen.

In der Praxis bedeutet das: ein einziges Hutschienen-Gerät übernimmt KNX-Anbindung, DALI-Kommunikation auf zwei Linien und Bus-Versorgung für beide Linien. Der Gesamt-Stromverbrauch aus dem Netz liegt bei maximal 11 Watt, der KNX-Bus-Verbrauch bei maximal 210 Milliwatt mit höchstens 10 Milliampere KNX-Stromaufnahme. Damit reduziert sich der Platzbedarf im Verteiler-Schaltschrank auf ein Minimum, und die Verkabelung wird übersichtlich. Eine Übersicht weiterer Bus-Versorgungen findest du in der Kategorie DALI Stromversorgung.

Unterstützung für DT6 und DT8 mit CCT, RGB, RGBW und RGBCCT-Farbsteuerung

Das Gateway unterstützt die wichtigsten DALI-Geräte-Typen nach IEC 62386. DT6 deckt einfarbige und dimmbare LED Leuchten ab, etwa DALI-Empfänger für 24V LED Streifen. DT8 erweitert das Spektrum um Tc-Farbtemperatur (Tunable White), XY-Farbkoordinaten nach CIE 1931, RGB-, RGBW- und RGBCCT-Steuerung. DT6 und DT8 Empfänger lassen sich pro Kanal mischen, sodass gemischte Anlagen mit weißen Decken-Beleuchtungen, farbigen Akzent-Beleuchtungen und CCT-anpassbaren Arbeitsplatz-Beleuchtungen aus einer einzigen KNX-Anlage heraus steuern.

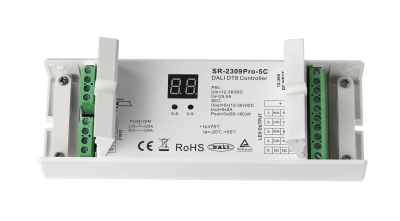

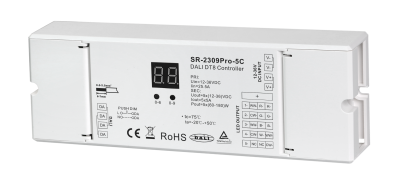

Die DT8-Funktionen werden über entsprechende DALI-2 Empfänger wie den SR-2309PRO-5C DT8 LED Controller umgesetzt, der RGB-, RGBW- und RGBCCT-Steuerung ermöglicht. DALI-Empfänger anderer Hersteller funktionieren herstellerübergreifend, sofern sie nach DALI-2 zertifiziert sind. Eine Übersicht aller passenden DALI-Empfänger findest du in der Kategorie DALI Controller.

Human Centric Lighting für tageslichtorientierte Beleuchtung über den KNX-Bus

Die HCL-Funktion (Human Centric Lighting) des Gateways folgt dem natürlichen Verlauf des Tageslichts und passt Farbtemperatur und Helligkeit der angeschlossenen Tunable-White-Leuchten automatisch an. Am Morgen warmweiß für sanftes Aufwachen, mittags kaltweiß für hohe Konzentration, abends wieder warmweiß für entspannte Stimmung. Wissenschaftliche Studien zeigen, dass HCL den circadianen Rhythmus unterstützt und damit die Konzentration im Büro, das Wohlbefinden in Hotels oder den Erholungswert in Wartebereichen verbessert.

Die HCL-Kurve wird in der ETS5-Software konfiguriert und läuft anschließend autonom im Gateway ab. Manuelle Eingriffe vom KNX Wandtaster oder über das KNX-Visualisierungssystem werden berücksichtigt und können die automatische HCL-Steuerung zeitweise überschreiben. Damit entstehen biorhythmisch optimierte Beleuchtungs-Anlagen, die sich nahtlos in die gewohnte KNX-Bedienung einfügen.

Programmierung über ETS5 und mitgelieferte "DALI Master" PC-Software via Mini-USB

Die KNX-seitige Programmierung des Gateways erfolgt über die ETS5-Software (Engineering Tool Software) der KNX Association, wie sie jeder zertifizierte KNX-Integrator einsetzt. Die passende .knxprod-Datei mit den KNX-Kommunikations-Objekten ist als Download auf der Produktseite verfügbar und wird einfach in ETS5 importiert. Anschließend werden physikalische Adresse, Gruppen-Objekte, ECG-Parameter, Szenen-Aufrufe und HCL-Einstellungen direkt in der ETS konfiguriert.

Die DALI-seitige Inbetriebnahme erfolgt über die mitgelieferte "DALI Master" PC-Software (Version V1.52 oder neuer), die über ein USB-A auf Mini-USB Datenkabel mit dem Gateway verbunden wird. Damit lassen sich die angeschlossenen DALI-Empfänger pro Kanal automatisch adressieren, bis zu 16 Gruppen pro Empfänger zuweisen und 16 Szenen-Parameter direkt am Empfänger ablegen. Beide DALI-Kanäle werden separat adressiert. Bi-color Status-LEDs pro DALI-Kanal und für den KNX-Bus zeigen den Betriebs-Zustand und Fehler direkt am Gerät an. Für reine DALI-Anlagen ohne KNX-Backbone bietet sich alternativ der SR-2300-USB DALI Master Controller an. Eine Übersicht weiterer KNX-Komponenten findest du in der Kategorie KNX Steuerung.

SR-KN9100-DA2 vs SR-GW-TDA: KNX-ETS-Professional statt Tuya Smart Home

Der SR-KN9100-DA2 ist die richtige Wahl für professionelle KNX-Installationen, in denen die DALI-Lichtsteuerung als Teil einer umfassenden Gebäudeautomation mit Heizung, Beschattung, Klima und Sicherheit über KNX abgewickelt wird. Die Konfiguration über ETS5, die zwei galvanisch getrennten DALI-Linien und die integrierte Bus-Versorgung machen ihn zum Standard-Gateway für Elektrofachbetriebe und Systemintegratoren mit KNX-Zertifizierung.

Für Smart-Home-Anwendungen ohne KNX-Backbone, bei denen die Bedienung primär über Smartphone und Sprachassistenten erfolgt, ist das SR-GW-TDA Tuya DALI Gateway die bessere Wahl. Dieses nutzt die Tuya Smart App für iOS und Android, integriert Amazon Alexa und Google Assistant und richtet sich an Endkunden und kleinere Installationen ohne KNX-Infrastruktur. Beide Gateways haben den gleichen Preis von 399,90 Euro, erschließen aber unterschiedliche Märkte: KNX-Profi-Installation gegenüber Endkunden-Smart-Home.

Anwendungsbereiche: Bürobeleuchtung, Hotels und Smart-Building-Anlagen

Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen in Verwaltungsgebäuden, Großraumbüros, Konferenzräumen und Coworking-Spaces, in denen KNX als Backbone für die gesamte Gebäudetechnik dient und die DALI-Lichtsteuerung über ETS5 in das Gesamtsystem eingebunden wird. Hotelketten setzen das Gateway in Suiten und Lobbys ein, wo CCT-Anpassung über die Tageszeit (HCL) den Wohlfühl-Charakter unterstützt.

In Ladenbeleuchtungen mit hochwertiger Warenpräsentation lässt sich über RGB- und RGBW-Steuerung die Akzent-Beleuchtung an wechselnde Kollektionen anpassen, während CCT die Hauptbeleuchtung warm oder kühl tönt. In Verbindung mit einem SR-2422K8-DA2-WSK DALI-2 Wandtaster für die lokale Bedienung und dem SR-DA9030A-MW DALI-2 Multisensor für Präsenz- und Tageslicht-Erkennung entstehen vollständige KNX-DALI-Anlagen mit Profi-Funktionsumfang. Eine Übersicht weiterer DALI-Empfänger findest du in den Kategorien DALI Schalter und Dimmer und DALI Sensoren.

Bei Fragen zur Anlagenplanung, zur Wahl zwischen KNX-DALI und reinen DALI-Anlagen, zur ETS5-Konfiguration, zur HCL-Programmierung oder zur Integration in bestehende KNX-Installationen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller DALI-Komponenten findest du in unserer DALI Steuerungskategorie oder im gesamten LED Steuerungs-Sortiment.
